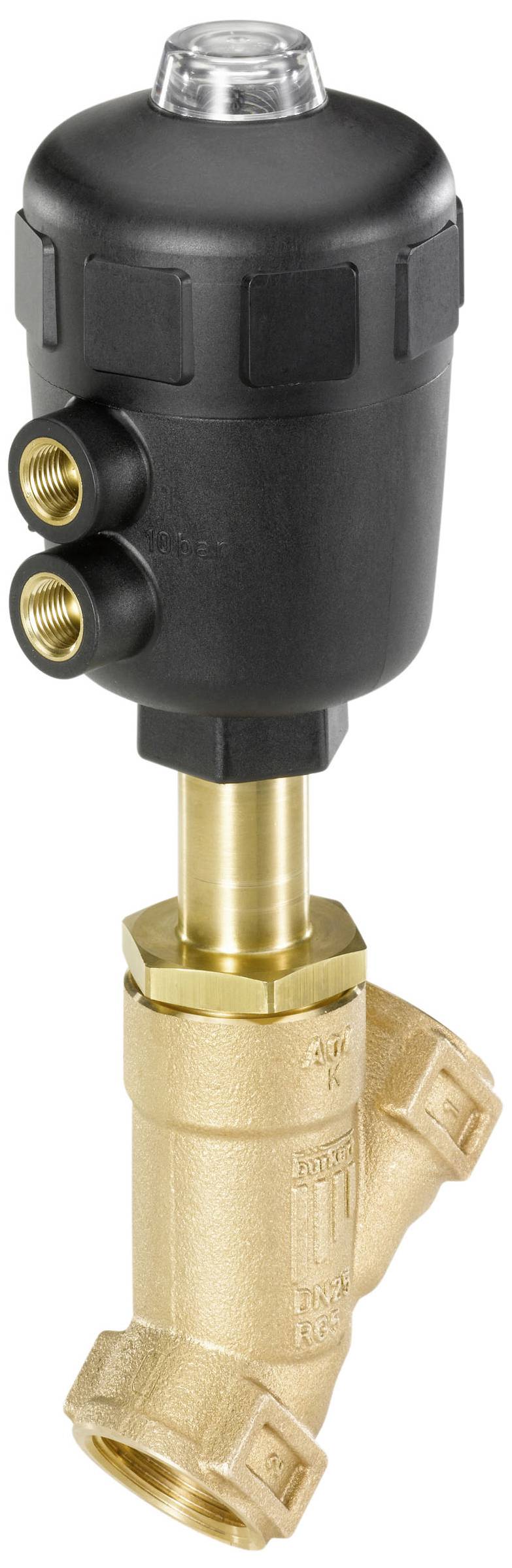

Bürkert Vanne à siège oblique 2000 344654 16 bar (max) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 194.22 / pièce(s))
CHF 194.22
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entraînement - modèle d'entraînement : classique
- Entraînement - dimensions de l'entraînement : 63 mm
- Entraînement - requête de position via piston magnétique : non
- Entraînement - entraînement matière catégorie : plastique
- Entraînement - entraînement matériau : PA (polyamide)
- Entraînement - joint torique entre le couvercle et la bague de roulement : non
- Entraînement - raccord d'air de commande type : filetage intérieur
- Entraînement - raccord d'air de commande type de filetage : g
- Entraînement - raccord d'air de commande diamètre (pouce) : 1/4 pouce
- Entraînement - raccord d'air de commande position : dans le sens du câble
- Entraînement - raccord d'air de commande matériau : laiton
- Entraînement - alésage d'air de commande diamètre : 2 mm
- Entraînement - interface pour l'entraînement : métrique
- Entraînement - entraînement résistance chimique accrue : non
- Entraînement - cône de régulation : non
- Entraînement - raccord d'air de commande 1 prémonté : bouchon conique
- Entraînement - raccord d'air pilote 2 prémonté : bouchon conique
- Matériau d'étanchéité - joint de siège matériau catégorie : plastique
- Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
- Matériau d'étanchéité - joint d'étanchéité boîtier de raccord matériau : graphite
- Matériau d'étanchéité - joint d'étanchéité emballé fourni : non
- Pression et température - pression nominale (DIN en 1333) : PN 25
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 185 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - pression nominale max. : 16 bar
- Pression et température - pression de commande min. : 4,5 bar
- Pression et température - pression de commande max. : 10 bar
- Pression et température - pression nominale (DIN en 1759) : classe 150
- Pression & température - pression de commande vide : non
- Caractéristiques de l'appareil - sous-groupe de produits : soupapes haut/bas
- Caractéristiques de l'appareil - longueur de montage : 75 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège inclinée
- Caractéristiques de l'appareil - pilotage de la valve type : pneumatique
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - corps de valve brut fabrication : coulé
- Caractéristiques de l'appareil - courant : sous le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Support Medium & Calibration - compatible CIP : oui
- Support Medium & Calibration - compatible SIP : oui
- Diamètre nominal (valeur kV) - valeur kV (eau) : 9 m3/h
- Diamètre nominal (valeur kV) - diamètre du boîtier : 20 mm
- Diamètre nominal (valeur kV) - diamètre du boîtier (IN) : 3/4 pouces
- Diamètre nominal (valeur kV) - portée nominale du siège : 20 mm
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 3/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Matériaux - corps de soupape matériau catégorie : métaux
- Matériaux - corps de vanne matériau : fonte rouge
- Matériaux - corps de soupape usinage de surface intérieur : non traité
- Matériaux - corps de vanne traitement de surface extérieur : non traité
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - commande manuelle : non
- Mode d'action - fonction de commande : A - fermé en position de repos (NC)
- Mode d'action - commande manuelle supplémentaire fournie : non
- Homologations - certificat d'essai d'usine 3.1 fourni : non
- Type de produit
Vanne à siège oblique
- Référence fabricant
344654
- Pression de service (max.)
16 bar
- Plage pression de fonctionnement
16 bar (max)
- Type
2000
- Température max. des médias
185 °C
- Température min. des médias
-10 °C
Documents & téléchargements
Fiche technique
Fiche technique 3047486 Bürkert Vanne à siège oblique 2000 344654 16 bar (max) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047486 Bürkert Vanne à siège oblique 2000 344654 16 bar (max) 1 pc(s)
Description
La vanne à siège incliné à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Selon la température ambiante, l'entraînement est disponible en deux matériaux différents, PA et PPS. Le joint de broche auto-réajustement éprouvé garantit une étanchéité élevée. Les corps de vanne 2/2-voies en acier inoxydable moulé ou moulé fin permettent des débits élevés. Ces vannes robustes et sans entretien peuvent être équipées d'un assortiment complet d'accessoires pour l'affichage de la position, la limitation de la course ou la commande manuelle d'urgence.
