Name: Bürkert Vanne à siège oblique 2000 2150 0 à 16 bar 1 pc(s)
Brand: Bürkert
SKU: 3047458
Availability: BackOrder

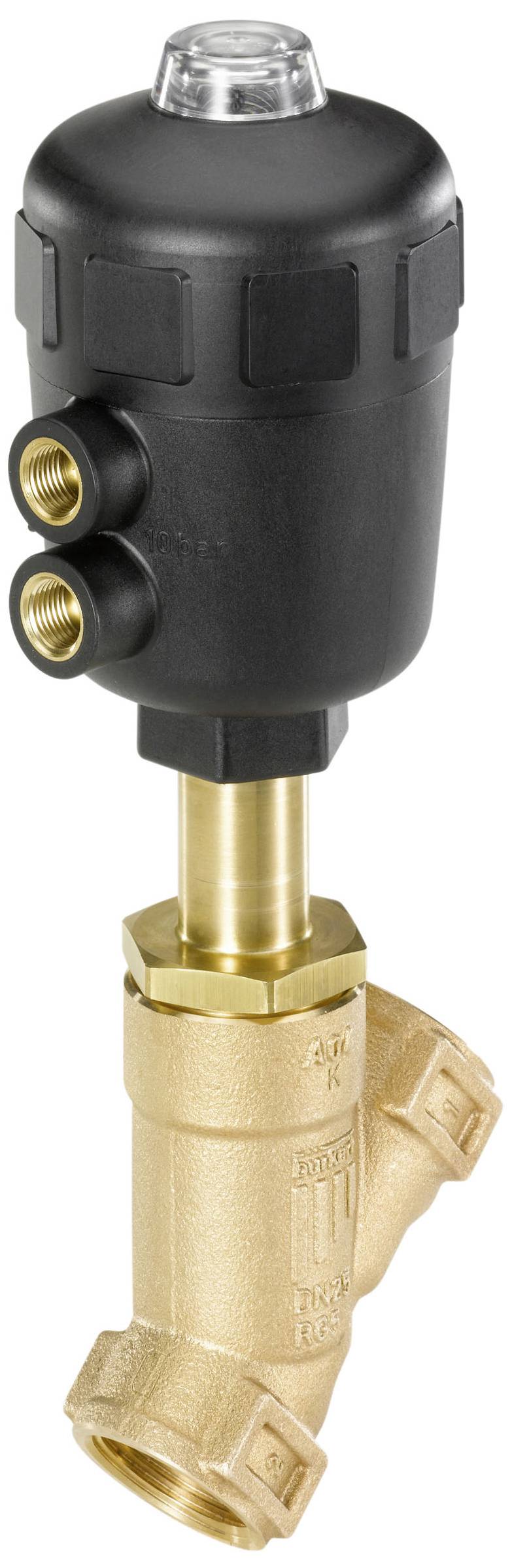

Valve avec une tête en plastique noir, deux raccords et un corps en laiton. Utilisée pour réguler les flux de liquides ou de gaz.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

2 pièce(s)

Nombre

pièce(s)

Total (CHF 489.95 / pièce(s))

CHF 489.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 2 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Entraînement - modèle d'entraînement : classique
Entraînement - taille de l'entraînement : 80 mm
Entraînement - requête de position via piston magnétique : non
Entraînement - entraînement matière catégorie : plastique
Entraînement - entraînement matériau : PPS (polysulfure de phénylène)
Entraînement - joint torique entre le couvercle et la bague de roulement : non
Entraînement - raccord d'air de commande type : filetage intérieur
Entraînement - raccord d'air de commande type de filetage : g
Entraînement - raccord d'air de commande diamètre (pouce) : 1/4 pouce
Entraînement - raccord d'air de commande position : dans le sens du câble
Entraînement - raccord d'air de commande matériau : acier inoxydable
Entraînement - alésage d'air de commande diamètre : 2 mm
Entraînement - interface pour l'entraînement : métrique
Entraînement - entraînement résistance chimique accrue : non
Entraînement - cône de régulation : non
Entraînement - raccord d'air de commande 1 prémonté : bouchon conique
Entraînement - raccord d'air pilote 2 prémonté : bouchon conique
Matériau d'étanchéité - joint de siège matériau catégorie : plastique
Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
Matériau d'étanchéité - joint d'étanchéité boîtier de raccord matériau : graphite
Matériau d'étanchéité - joint d'étanchéité emballé fourni : non
Pression et température - pression nominale (DIN en 1333) : PN 25
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 185 °C.
Pression & température - température ambiante min. : 5 °C.
Pression & température - température ambiante max. : 140 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - pression nominale max. : 16 bar
Pression et température - pression de commande min. : 1,6 bar
Pression et température - pression de commande max. : 10 bar
Pression et température - pression nominale (DIN en 1759) : classe 150
Pression & température - pression de commande vide : non
Caractéristiques de l'appareil - sous-groupe de produits : soupapes haut/bas
Caractéristiques de l'appareil - longueur de montage : 150 mm
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège inclinée
Caractéristiques de l'appareil - pilotage de la valve type : pneumatique
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - corps de valve brut fabrication : coulé
Caractéristiques de l'appareil - courant : sur le siège
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - version oxygène : non
Support Medium & Calibration - compatible CIP : oui
Support Medium & Calibration - compatible SIP : oui
Diamètre nominal (valeur kV) - valeur kV (eau) : 52 m3/h
Diamètre nominal (valeur kV) - diamètre du boîtier : 50 mm
Diamètre nominal (valeur kV) - diamètre du boîtier (IN) : 2 pouces
Diamètre nominal (valeur kV) - portée nominale du siège : 50 mm
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 Désignation de filetage : 2
Raccord process / câble - raccord de câble 1 type de filetage : g
Matériaux - corps de soupape matériau catégorie : métaux
Matériaux - corps de vanne matériau : fonte rouge
Matériaux - corps de soupape usinage de surface intérieur : non traité
Matériaux - corps de vanne traitement de surface extérieur : non traité
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - commande manuelle : non
Mode d'action - fonction de commande : A - fermé en position de repos (NC)
Mode d'action - commande manuelle supplémentaire fournie : non
Homologations - certificat d'essai d'usine 3.1 fourni : non
Type d'homologation : ATEX, IECExATEX, IECEx
Type d'homologation : II 2 G ex h IIC T4 Gb, ex h IIIC T135°C dB, II 2 D ex h IIIC T135°C dB, ex h IIC T4 Gb. Gb

Type de produit: Vanne à siège oblique

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 2150

Pression de service (max.): 16 bar

Pression de service (min.): 0 bar

Plage pression de fonctionnement: 0 à 16 bar

Ø de tuyau: 50 mm

Type: 2000

Température max. des médias: 185 °C

Température min. des médias: -10 °C

Documents & téléchargements

Fiche technique

Fiche technique 3047458 Bürkert Vanne à siège oblique 2000 2150 0 à 16 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047458 Bürkert Vanne à siège oblique 2000 2150 0 à 16 bar 1 pc(s)

Description

La vanne à siège incliné à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Selon la température ambiante, l'entraînement est disponible en deux matériaux différents, PA et PPS. Le joint de broche auto-réajustement éprouvé garantit une étanchéité élevée. Les corps de vanne 2/2-voies en acier inoxydable moulé ou moulé fin permettent des débits élevés. Ces vannes robustes et sans entretien peuvent être équipées d'un assortiment complet d'accessoires pour l'affichage de la position, la limitation de la course ou la commande manuelle d'urgence.
