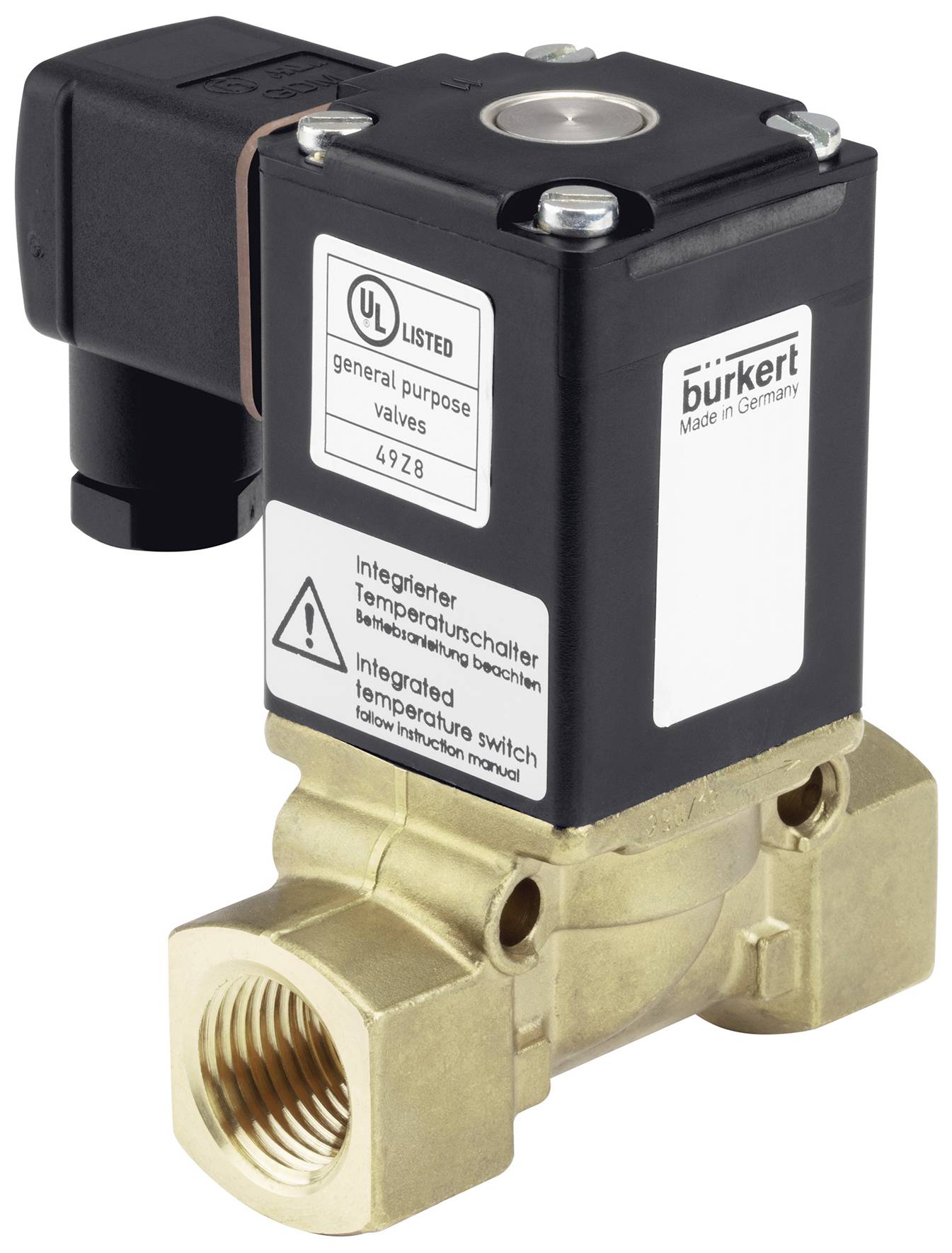

Photo non contractuelle
Bürkert Vanne à servocommande 78662 0290 24 V manchon G 1 Largeur nominale (détails) 25 mm 2/2 voies 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 369.95 / pièce(s))
CHF 369.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies ; commande par servo
- Valve à membrane commandée par servo jusqu'à la portée nominale DN50
- La membrane à couplage fixe s'ouvre sans pression différentielle
- Système de bobine à vis sans tête résistant aux vibrations
- Réduction de puissance économe en énergie pour toutes les versions DC
Caractéristiques techniques
- Matériau : laiton
- Matériau d'étanchéité : EPDM (qualité alimentaire)
- Diamètre nominal : 25 mm
- Raccord de conduite : manchon G 1
- Particularité : bobine Kick and Drop avec interrupteur de température intégré
- Tension : 24 volts
- Fréquence : courant continu et courant alternatif (AC/DC)
- Attributs d'abus : matériaux d'étanchéité avec homologation WRAS/WRC
- Température moyenne (degrés C) (max.) : 90
- Température ambiante (degrés C) (max.) : 55
- Pression (bar) (max.) : 16
- Température Medium (degree C) (min) : -30
- Mode d'action : 2/2 voies ; fermé en position de repos
- Puissance absorbée : 100 watts, fonctionnement 9 watts
- VALEUR QNN (L/MIN) : 10700
- Durée de fonctionnement (%) : 100
- Temps d'ouverture (msec) (max.) : 250
- Temps de fermeture (ms) (max.) : 2000
- VALEUR KV (M*3/H): 10,000
- Temps d'ouverture (ms) (min) : 100
- Temps de fermeture (ms) (min) : 700
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
24 V
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1
- Plage de température des médias
-30 à 90 °C
- Référence fabricant
78662
- Matériau isolant
EPDM
- Fonction
2/2 voies
- Température max. des médias
90 °C
- Température min. des médias
-30 °C
- Largeur nominale
25 mm
- Valeur QNn
10700 l/min
- Température ambiante max.
55 °C
- Mode de fonctionnement
2/2 voies
- Valeur Kv
10.000 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3046850 Bürkert Vanne à servocommande 78662 0290 24 V manchon G 1 Largeur nominale (détails) 25 mm 2/2 voies 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046850 Bürkert Vanne à servocommande 78662 0290 24 V manchon G 1 Largeur nominale (détails) 25 mm 2/2 voies 1 pc(s)
Description
La valve 0290 est une valve à membrane contrôlée par servo de la série S.EV. La vanne s'ouvre sans pression différentielle. Le processus d'ouverture est soutenu par le couplage fixe de la membrane sur l'armature. La fonction « Soft-Kick » intégrée permet une ouverture sans matériaux. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier est complété par des variantes en acier inoxydable. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Pour réduire la consommation électrique, une électronique « Kick and Drop » est encapsulée dans la bobine pour toutes les variantes DC. NEMA 4X est disponible sur demande.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
