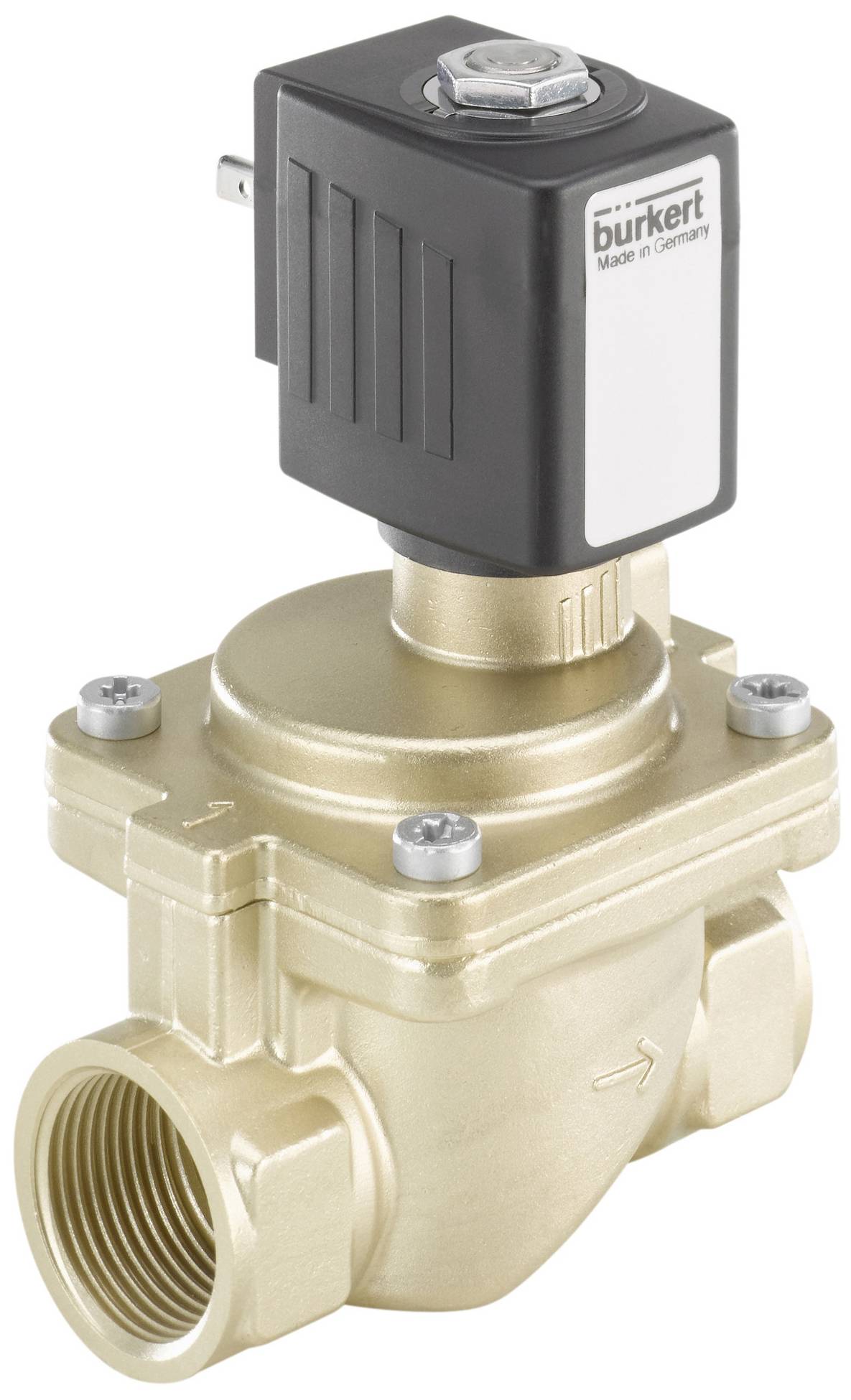

Bürkert Vanne à servocommande 338916 6281 12 V G 1/2 Largeur nominale (détails) 13 mm position de repos fermée 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 153.95 / pièce(s))
CHF 153.95
Prix TVA incl.
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies ; commande par servo
- Valve à membrane commandée par servo jusqu'à la portée nominale DN50
- Système de bobine à vis centrale résistant aux vibrations
- Fermeture silencieuse et silencieuse
- Technologie double bobine à économie d'énergie en version Kick and Drop
- Versions anti-explosion
Caractéristiques techniques
- Matériau du joint - prépilotage du joint matériau : EPDM (caoutchouc éthylène-propylène-diène)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : EPDM (caoutchouc éthylène-propylène-diène)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : EPDM (caoutchouc éthylène-propylène-diène)
- Pression et température - pression nominale (DIN en 1333) : PN 16
- Pression & température - température moyenne min Medium : -30 °C.
- Pression & température - température moyenne max Medium : 90 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0,2 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 16 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - longueur de montage : 65 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne à membrane
- Caractéristiques de l'appareil - temps de commutation ouvert : 1000 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture : 3 000 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : contrôlé par servo
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 50 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 120 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Caractéristiques de l'appareil - génération : EV
- Caractéristiques de l'appareil - commande pilote vissée centrale : oui
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 4,100 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 13 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 3,8 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/2 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 12 V.
- Tension - tension max. / Tension nominale : 12 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 32 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern and Drop bobine : technologie Energy Spar non disponible
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : PA (polyamide)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : B
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - puissance de mesure DC : 6 W.
- Bobine (noyau) Kern - puissance réduite DC : 5 W.
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 5 W.
- Type d'autorisation : eau potable de qualité
- Type de certification : KTW-BWGL
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
12 V
- Pression de service (max.)
0.2 bar
- Matériau du boîtier
laiton
- Raccord
G 1/2
- Température de fonctionnement
-30 °C (min)
- Plage de température des médias
-30 à 90 °C
- Référence fabricant
338916
- Pression de service (min.)
0.2 bar
- Température de fonctionnement min.
-30 °C
- Matériau isolant
EPDM
- Fonction
2/2 voies
- Température max. des médias
90 °C
- Température min. des médias
-30 °C
- Milieu d'utilisation
eau
- Largeur nominale
13 mm
- Valeur QNn
4.100 l/min
IP65
- Température ambiante max.
55 °C
- Mode de fonctionnement
position de repos fermée
- Valeur Kv
3.8 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3047403 Bürkert Vanne à servocommande 338916 6281 12 V G 1/2 Largeur nominale (détails) 13 mm position de repos fermée 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047403 Bürkert Vanne à servocommande 338916 6281 12 V G 1/2 Largeur nominale (détails) 13 mm position de repos fermée 1 pc(s)
Description
La vanne 6281 est une vanne à membrane à commande servo de la série S.EV. Une pression différentielle minimale est toujours nécessaire pour le fonctionnement de la soupape. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Pour d'autres marchés, du laiton résistant aux incinaements est disponible. Le boîtier est complété par une variante en acier inoxydable. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. La livraison de la vanne avec commande manuelle est possible pour un entretien et une mise en service faciles.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
