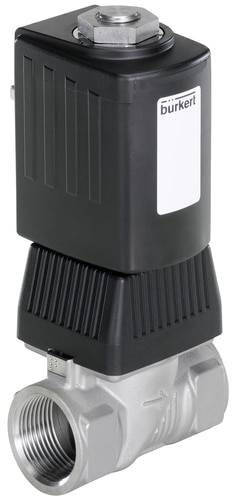

Photo non contractuelle
Bürkert Vanne à piston 236316 6240 230 V G 3/8 Largeur nominale (détails) 6 mm à commande forcée 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 209.95 / pièce(s))
CHF 209.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne servo 2/2 voies
- Vanne à piston à commande servo et compacte jusqu'au diamètre nominal DN 13 ; système de bobine vissée résistant aux vibrations ; sécurité accrue contre les fuites grâce au tube de guidage de noyau soudé ; ouverture sécurisée grâce au système de piston couplé ; versions protégées contre les explosions
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : soupape de siège
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Gaz) : 16 bar
- Pression nominale max. (Liquide) : 16 bar
- Siège de soupape matériau : acier inoxydable
- Tension alternative : oui
- Puissance nominale : 8 W
- Bobine type : enfichée
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Taille de bobine : 32 mm
- Temps de commutation ouvert : 10 ms - 20 ms.
- Temps de commutation de fermeture : 40 ms - 50 ms.
- Montage de la vanne : vanne complète
- Puissance d'enclenchement : 32 va
- Tension fréquence : 50 Hz
- Type de produit
Vanne à piston
- Tension de fonctionnement
230 V
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 3/8
- Milieu d'utilisation
Liquide ; gaz
- Plage de température des médias
-40 à +180 °C
- Référence fabricant
236316
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
PEEK
- Fonction
2/2 voies
- Poids
0.33 kg
- Température max. des médias
+180 °C
- Température min. des médias
-40 °C
- Milieu d'utilisation
liquides
gaz
- Largeur nominale
6 mm
- Longueur
50 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
à commande forcée
- Valeur Kv
0.6
Documents & téléchargements
Fiche technique
Fiche technique 2350697 Bürkert Vanne à piston 236316 6240 230 V G 3/8 Largeur nominale (détails) 6 mm à commande forcée 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2350697 Bürkert Vanne à piston 236316 6240 230 V G 3/8 Largeur nominale (détails) 6 mm à commande forcée 1 pc(s)
Description
La soupape 6240 est une vanne à piston à commande servo. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. La forme et la qualité de surface du boîtier permettent des valeurs de débit maximales. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. Un système de stockage de voie en option augmente la durée de fonctionnement pour les gaz secs. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65. Les vannes en acier inoxydable sont conformes à la norme NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
