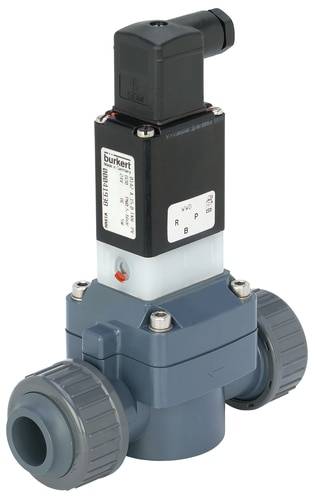

Bürkert Vanne à membrane 67650 142 110 V 25 mm Largeur nominale (détails) 20 mm commandé par servo 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 587.37 / pièce(s))
CHF 587.37
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies
- Vanne à membrane servo-commandée jusqu'à la portée nominale DN50 ; vanne en plastique pour les milieux agressifs et sales ; modèle sans métal séparé pour les milieux ; commande manuelle conviviale pour l'entretien ; sécurité de commutation par détecteur de position (disponible en option)
Caractéristiques techniques
- Type d'entraînement : ancrage rabattable
- Principe de fonctionnement de la soupape principale : vanne à membrane
- Fonction de commutation : on/off
- Séparation des médias : oui
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Liquide) : 6 bar
- Tension alternative : oui
- Puissance nominale : 5 W
- Type de bobine : vissé sur bloc
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Temps de commutation ouvert : 100 ms - 800 ms.
- Temps de commutation de fermeture : 1 ms - 4 ms.
- Montage de la vanne : vanne complète
- Fréquence de tension : 50/60 Hz
- Fonction vanne commande manuelle matériau : PA (polyamide)
- Fonction de soupape commande manuelle verrouillage : oui
- Type de produit
Vanne à membrane
- Tension de fonctionnement
110 V
- Pression de service (max.)
6 bar
- Matériau du boîtier
PVC
- Raccord
25 mm
- Milieu d'utilisation
Liquide
- Plage de température des médias
0 à +50 °C
- Référence fabricant
67650
- Pression de service (min.)
0.5 bar
- Activation/déclenchement
Commande manuelle ; bouton-poussoir
- Matériau isolant
FKM
- Poids
0.75 kg
- Température max. des médias
+50 °C
- Température min. des médias
0 °C
- Largeur nominale
20 mm
- Valeur QNn
6.4 l/min
IP65
- Température ambiante max.
+40 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
6
Documents & téléchargements
Fiche technique
Fiche technique 2350739 Bürkert Vanne à membrane 67650 142 110 V 25 mm Largeur nominale (détails) 20 mm commandé par servo 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2350739 Bürkert Vanne à membrane 67650 142 110 V 25 mm Largeur nominale (détails) 20 mm commandé par servo 1 pc(s)
Description
La valve 0142 est une valve à membrane contrôlée par servo.
Une pression différentielle minimale de 0,5 bar est nécessaire pour ouvrir et fermer la vanne. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. La vanne pilote 3/2 voies peut être facilement transformée en NO en tournant sur le siège social dans son mode d'action de NC. Un retour de position de la vanne pilote peut être effectué via un signal de commutation ou NAMUR. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques.
Pour la mise en service et le contrôle, le 0142 est équipé d'un Commande manuelle
.
Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301 - 803 forme A, les vannes répondent aux normes de protection IP65 et NEMA 4X.
Ce texte a été traduit par une machine.
Une pression différentielle minimale de 0,5 bar est nécessaire pour ouvrir et fermer la vanne. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. La vanne pilote 3/2 voies peut être facilement transformée en NO en tournant sur le siège social dans son mode d'action de NC. Un retour de position de la vanne pilote peut être effectué via un signal de commutation ou NAMUR. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques.
Pour la mise en service et le contrôle, le 0142 est équipé d'un Commande manuelle
.
Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301 - 803 forme A, les vannes répondent aux normes de protection IP65 et NEMA 4X.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Avec prise d'appareil
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
