Name: Bürkert Vanne à membrane 222128 6213 110 V G 1 Largeur nominale (détails) 20 mm commandé par servo 1 pc(s)
Brand: Bürkert
SKU: 2351408
Availability: BackOrder

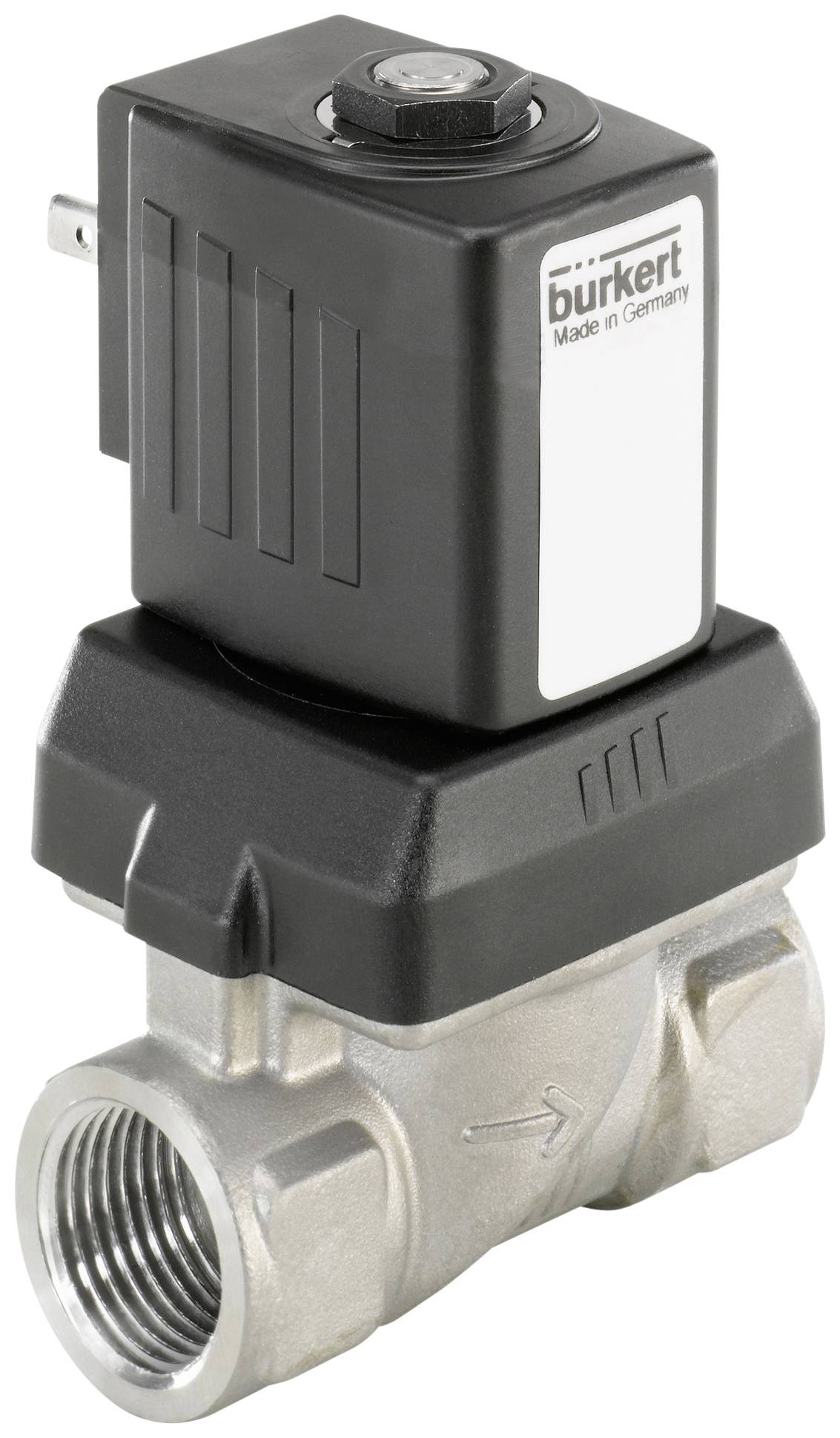

Vanne solénoïde en acier inoxydable avec boîtier en plastique noir, portant l'inscription « burkert Made in Germany ».

Fiche technique (PDF)

Livraison le ven. 13 novembre

1 pièce(s)

Afficher des alternatives

Nombre

pièce(s)

Total (CHF 387.95 / pièce(s))

CHF 387.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 2/2 voies

Vanne à membrane à commande servo jusqu'à l'ouverture nominale DN40 ; membrane à ressort s'ouvre sans pression différentielle ; fermeture amortie et faible bruit ; débit élevé dans un format compact ; technologie à double bobine à économie d'énergie en version Kick and Drop

Caractéristiques techniques

Type d'entraînement : ancrage de levage
Principe de fonctionnement de la soupape principale : vanne à membrane
Fonction de commutation : on/off
Raccord de conduite fluidisique nombre : 2
Fonction vanne positions de commutation : 2
Flux : sur le siège
Pression nominale max. (Liquide) : 10 bar
Siège de soupape matériau : acier inoxydable
Tension alternative : oui
Puissance nominale : 8 W
Bobine type : enfichée
Matériau de la bobine (enveloppe) : EP (résine époxy)
Taille de bobine : 32 mm
Temps de commutation ouvert : 200 ms - 400 ms.
Temps de commutation de fermeture : 700 ms - 1,5 ms.
Montage de la vanne : vanne complète
Puissance d'enclenchement : 24 va
Tension fréquence : 50 Hz

Type de produit: Vanne à membrane

Tension de fonctionnement: 110 V

Pression de service (max.): 10 bar

Matériau du boîtier: acier inoxydable

Raccord: G 1

Milieu d'utilisation: Liquide

Plage de température des médias: 0 à +120 °C

Référence fabricant: 222128

Pression de service (min.): 0 bar

Matériau isolant: FKM

Fonction: 2/2 voies

Poids: 0.91 kg

Température max. des médias: +120 °C

Température min. des médias: 0 °C

Milieu d'utilisation: liquides

Largeur nominale: 20 mm

Longueur: 80 mm

: IP65

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Mode de fonctionnement: commandé par servo

Valeur Kv: 8.3

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Anschluss

Gehäusematerial

Bürkert Membranventil 178899 6213 24 V G 1/2 Nennweite (Details) 13 mm Servogesteuert 1 St.

Code produit :2351349

Livraison le ven. 13 novembre

10 pièce(s)Conrad Electronic

24 V

G 1/2

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Bürkert Membranventil 178900 6213 24 V G 1/2 Nennweite (Details) 13 mm Servogesteuert 1 St.

Code produit :2351348

Livraison le mer. 21 octobre

6 pièce(s)Conrad Electronic

24 V

G 1/2

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Bürkert Membranventil 178902 6213 230 V G 1/2 Nennweite (Details) 13 mm Servogesteuert 1 St.

Code produit :2351351

Livraison le ven. 13 novembre

20 pièce(s)Conrad Electronic

230 V

G 1/2

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Bürkert Membranventil 178906 6213 24 V G 3/4 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351350

Livraison le ven. 13 novembre

10 pièce(s)Conrad Electronic

24 V

G 3/4

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Bürkert Membranventil 178907 6213 24 V G 3/4 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351352

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V

G 3/4

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 169.95^*

Bürkert Membranventil 178908 6213 230 V G 3/4 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351344

Livraison le ven. 13 novembre

15 pièce(s)Conrad Electronic

230 V

G 3/4

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Bürkert Membranventil 178909 6213 24 V G 1 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351345

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V

G 1

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 187.95^*

Bürkert Membranventil 178910 6213 24 V G 1 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351346

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V

G 1

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 179.95^*

Bürkert Membranventil 178911 6213 230 V G 1 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351347

Livraison le ven. 13 novembre

5 pièce(s)Conrad Electronic

230 V

G 1

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 187.95^*

Bürkert Membranventil 189592 6213 230 V G 3/4 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :2351353

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

230 V

G 3/4

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 195.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2351408 Bürkert Vanne à membrane 222128 6213 110 V G 1 Largeur nominale (détails) 20 mm commandé par servo 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2351408 Bürkert Vanne à membrane 222128 6213 110 V G 1 Largeur nominale (détails) 20 mm commandé par servo 1 pc(s)

Description

La vanne 6213 EV est une vanne à membrane à commande servo de la série S.EV. Le couplage à ressort de la membrane facilite le processus d'ouverture de la soupape. Dans la version standard, la vanne est adaptée pour une utilisation dans des liquides. Une pression différentielle minimale est nécessaire pour une ouverture complète. Pour les applications de gaz et de vide, une version séparée (HP00) est disponible pour ouvrir la vanne sans pression différentielle. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Pour d'autres marchés, du laiton résistant aux inzinc est disponible. Le boîtier est complété par une variante en acier inoxydable. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine.
En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65, en combinaison avec un boîtier en acier inoxydable NEMA 4X.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
