Name: Bürkert Soupape à aimant 89404 0255 24 V 1 pc(s)
Brand: Bürkert
SKU: 3046888
Availability: BackOrder

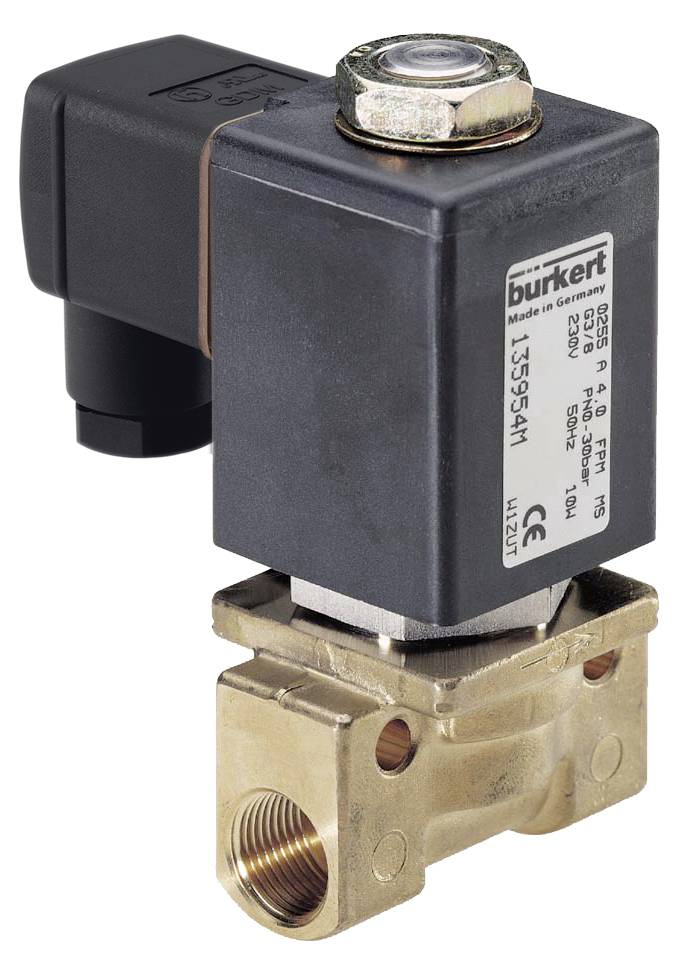

Électrovanne de la marque Bürkert, modèle 5525. Corps en laiton avec aimant noir, utilisée pour la régulation des liquides et des gaz.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 13 novembre

3 pièce(s)

Nombre

pièce(s)

Total (CHF 195.95 / pièce(s))

CHF 195.95

Prix TVA incl.

uniquement CHF 20.00

Plus que 3 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 2/2 voies ; à action directe

Système d'bobines surmonté
Forme compacte, max. DN 6
Boîtier en laiton ou en acier inoxydable avec raccord fileté

Caractéristiques techniques

Matériau d'étanchéité - joint de siège matériau catégorie : plastique
Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : laiton et acier inoxydable
Pression et température - température moyenne min Medium : -40 °C
Pression & température - température moyenne max Medium : 180 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - version à contre-pression : non
Pression et température - pression nominale max. (Liquide) : 4 bar
Connexion électrique - prise d'appareil fournie : fournie
Raccordement électrique - prise type. N° - Type : 00131874 - 2508
Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Raccordement électrique - branchement électrique sens de sortie : en bas
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Caractéristiques de l'appareil - temps de commutation ouvert max. : 80 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture : 30 ms max
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - courant : sur le siège
Caractéristiques de l'appareil - version à vide : oui
Caractéristiques de l'appareil - fixation type : étrier de fixation
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil - temps de commutation ouvert min. : 20 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture min. : 20 ms.
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
Caractéristiques de l'appareil - vanne de brûleur d'huile : non
Caractéristiques de l'appareil - version vapeur : oui
Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
Diamètre nominal (valeur kV) - QNn valeur (gaz) 540 l/min
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 4 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 0,5 m3/h
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 5/32 pouces
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
Raccord process / câble - raccord de câble 1 type de filetage : g
Raccord process / câble - raccord de câble 2 type : filetage intérieur
Raccord process / câble - raccord de câble 2 type de filetage : g
Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : oui
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : non
Tension - tension continue : oui
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 40 mm
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - modèle silencieux : non
Bobine (noyau) Kern - bobine type : enfichée
Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
Bobine (noyau) Kern - puissance de mesure DC : 12 W.
Bobine (noyau) Kern - puissance réduite DC : 12 W.
Matériaux - vanne principale matériau en contact avec le milieu : laiton
Matériaux - siège de soupape matériau : acier inoxydable
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
Mode d'action - commande manuelle : non
Homologations - puissance nominale : 12 W.

Type de produit: Soupape à aimant

Tension de fonctionnement: 24 V

Pression de service (max.): 0 bar

Plage de température des médias: -40 à 180 °C

Référence fabricant: 89404

Température max. des médias: 180 °C

Température min. des médias: -40 °C

: IP65

Température ambiante max.: 55 °C

Documents & téléchargements

Fiche technique

Fiche technique 3046888 Bürkert Soupape à aimant 89404 0255 24 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3046888 Bürkert Soupape à aimant 89404 0255 24 V 1 pc(s)

Description

L'électrovanne d'ancrage de levage à action directe de type 0255 est également adaptée pour les hautes pressions et les températures élevées.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.

Description

L'électrovanne d'ancrage de levage à action directe de type 0255 est également adaptée pour les hautes pressions et les températures élevées.
