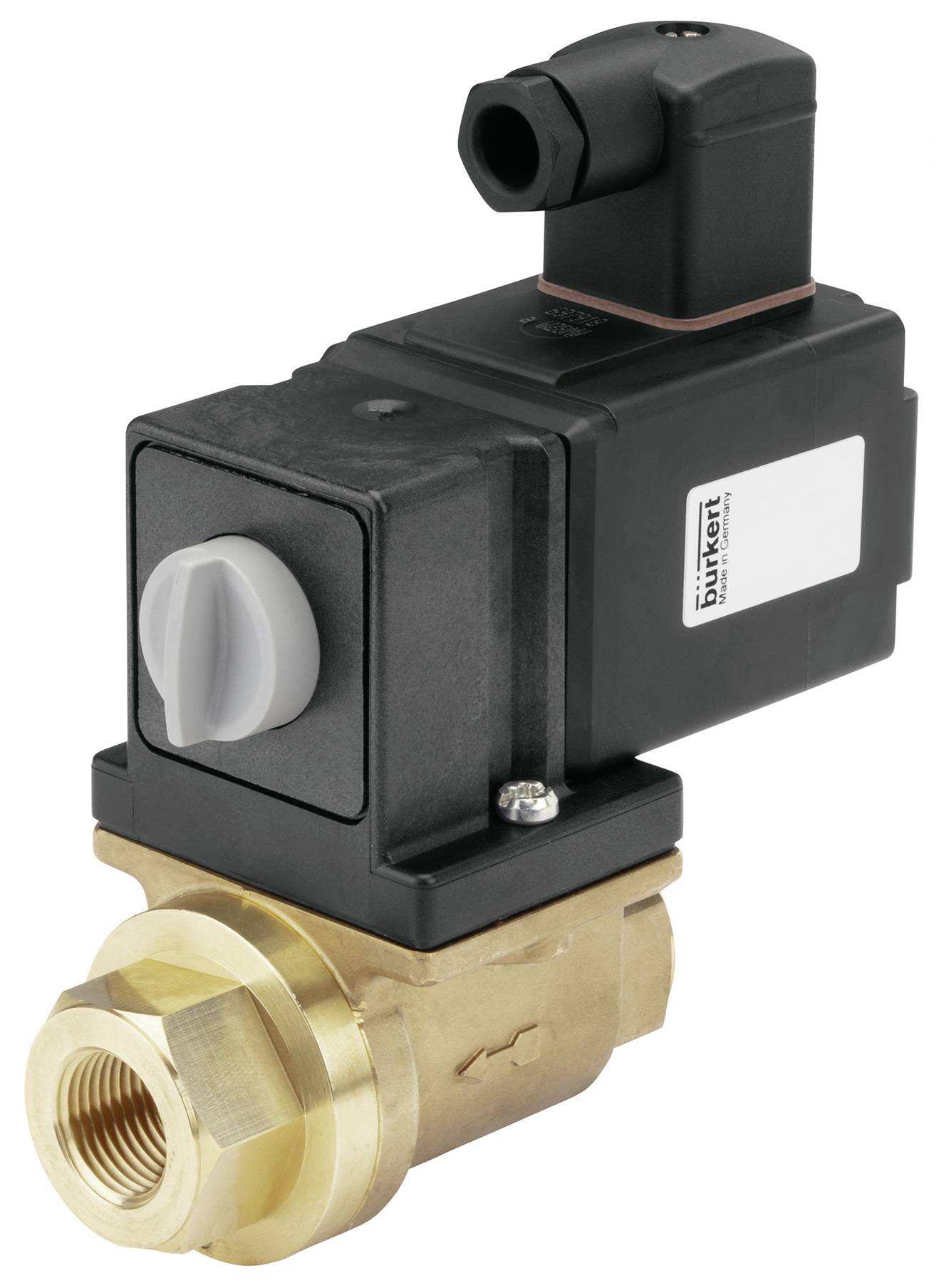

Bürkert Soupape à aimant 62119 0131 24 V G 3/4 Largeur nominale (détails) 20 mm à effet direct 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 490.24 / pièce(s))
CHF 490.24
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 3/2 voies, action directe
- Vanne séparée à action directe, pour un diamètre nominal compris entre DN 20 et DN 20
- Système de bobine à vis sans tête résistant aux vibrations
- Réduction de puissance économe en énergie pour toutes les versions DC
- Sécurité accrue grâce au retour de position électrique (en option)
- Commande manuelle robuste et facile à entretenir
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : NBR (caoutchouc nitrile)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 90 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 50 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 0,25 bar
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00314802 - 2518
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 60 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : oui
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 10 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 40 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 5 330 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 20 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 5 m3/h.
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/4 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 3/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 3/4
- Raccord process / câble - raccord de câble 3 type : filetage intérieur
- Raccord process / câble - raccord de câble 3 type de filetage : g
- Raccord process / câble - raccord de câble 3 désignation de filetage : 3/4
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 49 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern and Drop bobine : technologie Energy Spar non disponible
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 3
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : f - vanne de distribution - en position de repos prise de pression 1 (P/IN) ouverte après l'orifice de travail 2 (B/NO), orifice de travail 4 (A/NC) gesF - vanne de distribution - en position de repos prise de pression 1 (P/IN) ouverte après l'orifice de travail 2 (B/NO), orifice de travail 4 (A/NC) tot
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : bouton-poussoir
- Mode d'action - verrouillage de la commande manuelle : oui
- Mode d'action - commande manuelle vis à fente : non
- Homologations - puissance nominale : 16 W.
- Tension fréquence : 50 Hz
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
0 bar
- Matériau du boîtier
PVC
- Raccord
G 3/4
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à 90 °C
- Référence fabricant
62119
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
NBR
- Température max. des médias
90 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
20 mm
- Valeur QNn
5.330 l/min
IP65
- Température ambiante max.
50 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
5 m³/h
- Type d'emballage
Carton
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047078 Bürkert Soupape à aimant 62119 0131 24 V G 3/4 Largeur nominale (détails) 20 mm à effet direct 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047078 Bürkert Soupape à aimant 62119 0131 24 V G 3/4 Largeur nominale (détails) 20 mm à effet direct 1 pc(s)
Description
La soupape 0131 est une soupape à bascule à action directe. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction des applications. Grâce à la séparation des membranes entre l'entraînement et le boîtier de fluide, les milieux agressifs tels que les acides ou les alcalis peuvent également être contrôlés en toute sécurité. L'offre est complétée par un boîtier en plastique en PVC. Les bobines sont pressées avec un époxy résistant aux produits chimiques. Pour réduire la consommation électrique, une électronique « Kick and Drop » est encapsulée dans la bobine pour toutes les variantes DC. Un détecteur de position électrique en option détecte de manière fiable la position de commutation. Pour les applications dans le domaine de l'eau potable, des installations conformes aux normes KTW et W270 sont disponibles. De plus, les modèles de type 0131 sont conformes à la norme DIN en 45545:2016 (pièces standard 2 et 5) – protection contre l'incendie dans les véhicules ferroviaires.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
