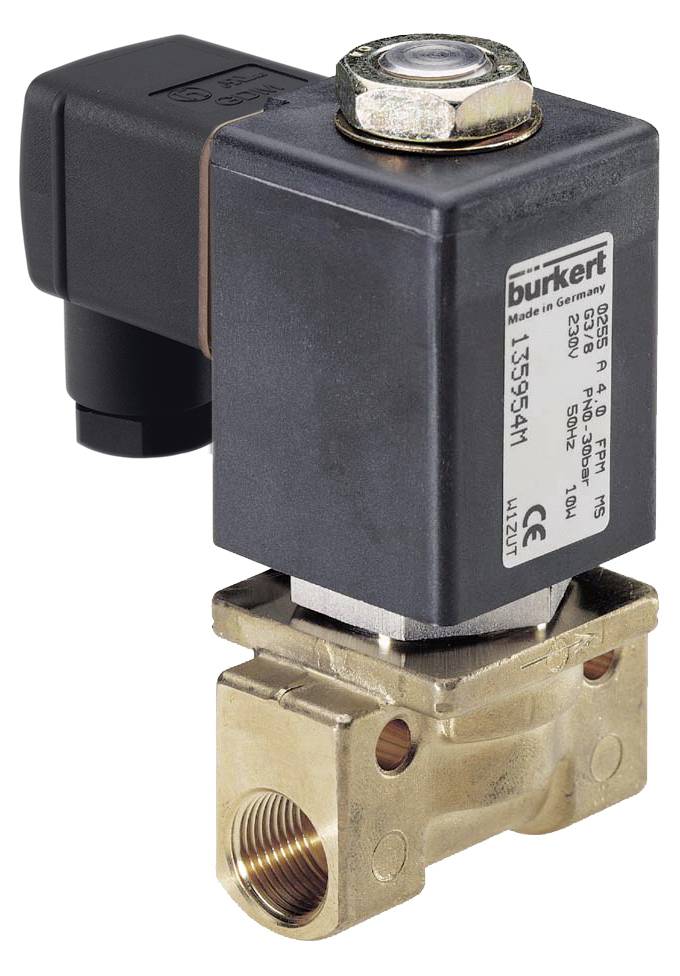

Photo non contractuelle
Bürkert Soupape à aimant 51324 0255 230 V G 3/8 Largeur nominale (détails) 6 mm à effet direct 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 187.95 / pièce(s))
CHF 187.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies ; à action directe
- Système d'bobines surmonté
- Forme compacte, max. DN 6
- Boîtier en laiton ou en acier inoxydable avec raccord fileté
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : plastique
- Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : laiton et acier inoxydable
- Pression et température - température moyenne min Medium : -40 °C
- Pression & température - température moyenne max Medium : 180 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 4 bar
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00131874 - 2508
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture : 30 ms max
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : oui
- Caractéristiques de l'appareil - fixation type : étrier de fixation
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 10 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 20 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : oui
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 860 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,8 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/4 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 Désignation de filetage : 3/8
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 Désignation de filetage : 3/8
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 230 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Matériaux - siège de soupape matériau : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 10 W.
- Tension fréquence : 50 Hz
- Type de produit
Soupape à aimant
- Tension de fonctionnement
230 V
- Pression de service (max.)
0 bar
- Matériau du boîtier
laiton
- Raccord
G 3/8
- Température de fonctionnement
-40 °C (min)
- Plage de température des médias
-40 à 180 °C
- Référence fabricant
51324
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-40 °C
- Matériau isolant
PTFE
- Fonction
fermé
- Température max. des médias
180 °C
- Température min. des médias
-40 °C
- Milieu d'utilisation
vapeur
- Largeur nominale
6 mm
- Valeur QNn
860 l/min
IP65
- Température ambiante max.
55 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.8 m³/h
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3047074 Bürkert Soupape à aimant 51324 0255 230 V G 3/8 Largeur nominale (détails) 6 mm à effet direct 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047074 Bürkert Soupape à aimant 51324 0255 230 V G 3/8 Largeur nominale (détails) 6 mm à effet direct 1 pc(s)
Description
L'électrovanne d'ancrage de levage à action directe de type 0255 est également adaptée pour les hautes pressions et les températures élevées.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
