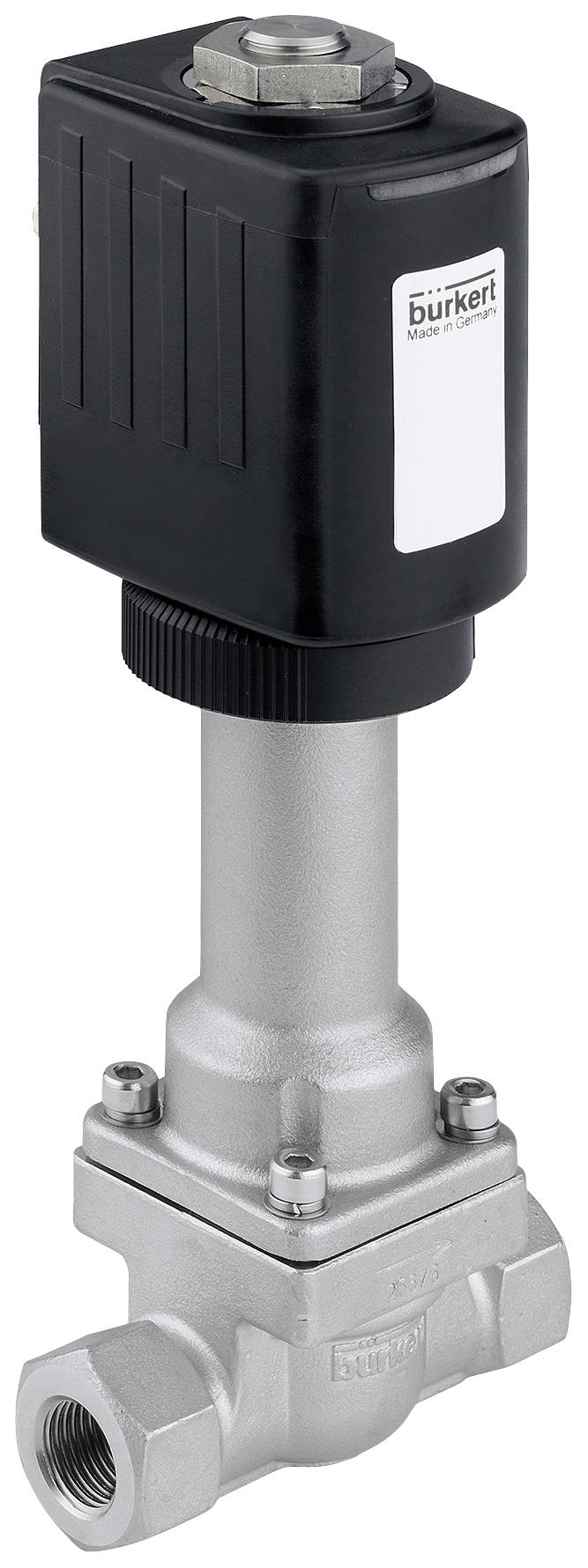

Bürkert Soupape à aimant 352607 6026 240 V G 1/2 Largeur nominale (détails) 8 mm à effet direct 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 1’017.53 / pièce(s))
CHF 1’017.53
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies
- Vannes d'ancrage de levage séparées par un support jusqu'au diamètre nominal DN12
- Convient pour les plages de température élevées et basses (-200 °C...+180 °C)
- Technologie double bobine à économie d'énergie en version Kick and Drop
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : plastique
- Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : PTFE (polytétrafluoroéthylène)
- Pression et température - température moyenne min Medium : -200 °C.
- Pression & température - température moyenne max Medium : 180 °C.
- Pression & température - température ambiante min. : -40 °C.
- Pression & température - température ambiante max. : 50 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert max. : 200 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 500 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : oui
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : oui
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 100 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 300 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Propriétés de l'appareil - guidage de noyau : revêtement
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Caractéristiques de l'appareil - structure de la vanne bypass : sans dérivation
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 970 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 8 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,9 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 5/16 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 240 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 42 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern and Drop bobine : technologie Energy Spar incluse
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance d'enclenchement AC : 85 V.
- A
- Bobine (noyau) Kern - puissance de mesure AC : 8,5 V.
- A
- Matériaux - vanne principale matériau en contact avec le milieu : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Mode d'action - commande manuelle type : non disponible
- Homologations - puissance nominale : 85 W.
- Type de produit
Soupape à aimant
- Tension de fonctionnement
240 V
- Pression de service (max.)
0 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/2
- Température de fonctionnement
-200 °C (min)
- Plage de température des médias
-200 à 180 °C
- Référence fabricant
352607
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-200 °C
- Matériau isolant
PTFE
- Fonction
2/2 monostable fermé
- Température max. des médias
180 °C
- Température min. des médias
-200 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
8 mm
- Valeur QNn
970 l/min
IP65
- Température ambiante max.
50 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.9 m³/h
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047542 Bürkert Soupape à aimant 352607 6026 240 V G 1/2 Largeur nominale (détails) 8 mm à effet direct 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047542 Bürkert Soupape à aimant 352607 6026 240 V G 1/2 Largeur nominale (détails) 8 mm à effet direct 1 pc(s)
Description
La soupape 6026 est une vanne d'ancrage de levage 2/2 voies à action directe et séparée du fluide. Le découplage thermique et hermétique de la bobine et du boîtier au moyen d'un soufflet métallique en acier inoxydable permet à la fois des températures extrêmes et des milieux agressifs. Grâce à cette conception, la condensation se forme entre la partie fluide et la bobine, ainsi qu'un échauffement ou un échauffement non autorisé Gel de l'antenne évité. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. La vanne est donc particulièrement adaptée pour les applications avec des milieux critiques. L'utilisation de matériaux d'étanchéité et de boîtier résistants tels que l'acier inoxydable et le PTFE permet une utilisation dans les applications chimiques critiques. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. En combinaison avec un connecteur conforme à la norme DIN en 175301 - 803 forme A, les vannes répondent à l'indice de protection IP65.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
