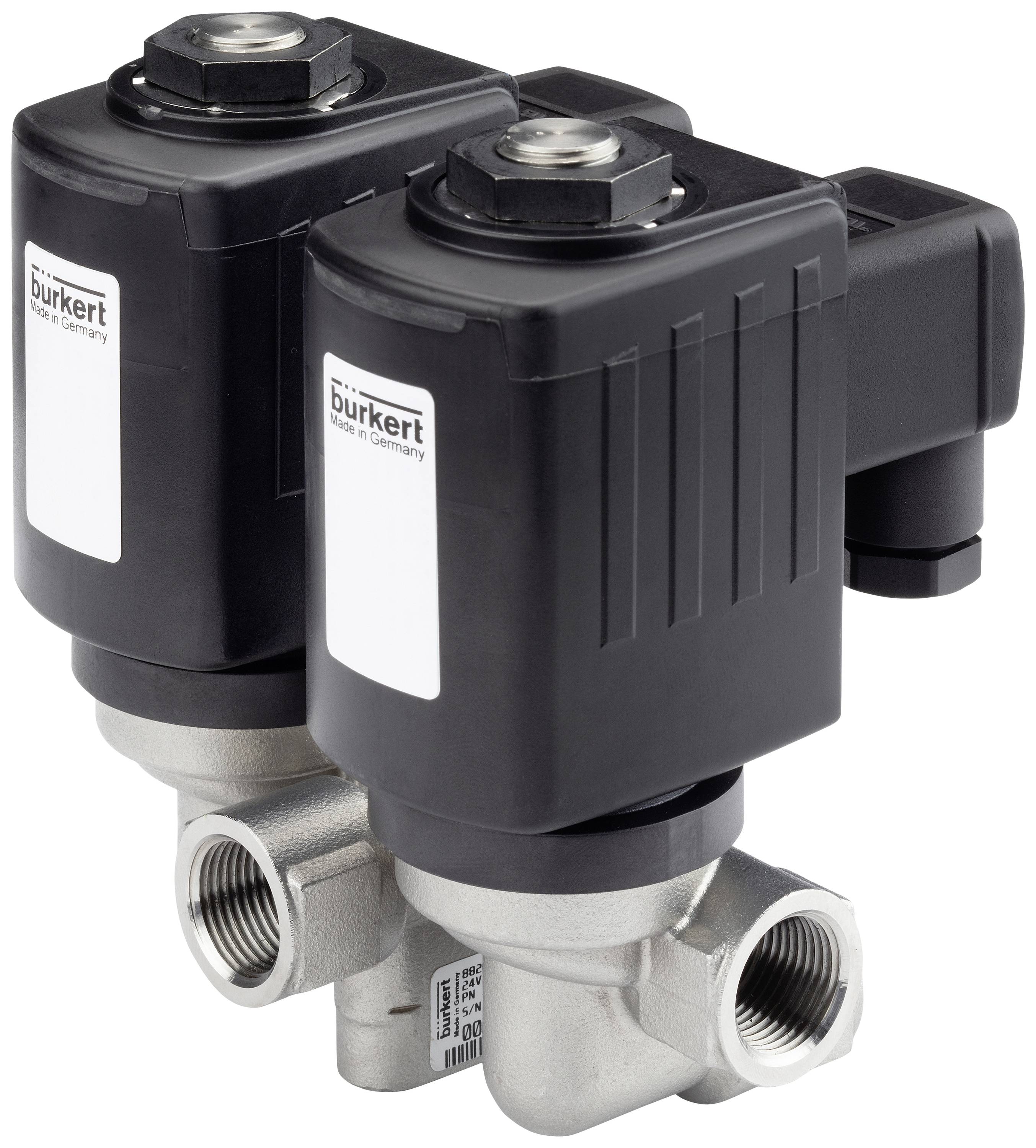

Photo non contractuelle
Bürkert Soupape à aimant 323486 6240 230 V G 1/2 Largeur nominale (détails) 12 mm commandé par servo 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 1'329.95 / pièce(s))
CHF 1'329.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne servo 2/2 voies
- Vanne à piston à commande servo et compacte jusqu'au diamètre nominal DN 13
- Système d'bobines vissées résistant aux vibrations
- Technologie double bobine à économie d'énergie en version Kick and Drop
- Ouverture sûre grâce au système de piston à couplage fixe
- Versions anti-explosion
Caractéristiques techniques
- Matériau du joint - prépilotage du joint matériau : PEEK (polyéther-cétone)
- Matériau d'étanchéité - joint de siège matériau catégorie : plastique
- Matériau d'étanchéité - joint de siège matériau : PCTFE (polychlorotrifluoroéthylène)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression et température - pression nominale (DIN en 1333) : PN 250
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne : Medium max. : 80 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 1 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 200 bar
- Pression et température - pression nominale max. (Gaz) : 250 bar
- Pression et température - pression nominale max. (Huile) : 150 bar
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00314839 - 2518
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - branchement électrique particularité : fonctionnement uniquement via prise d'appareil avec redresseur
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - longueur de montage : 75 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert max. : 200 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 600 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : contrôlé par servo
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 100 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 300 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - guidage central : anneau coulissant
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 12 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 2,2 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 7/16 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 230 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 42 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern and Drop bobine : technologie d'économie d'énergie possible
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - bobine particularité : pour températures élevées
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance d'enclenchement AC : 16 V.
- A
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - bague de glissement matériau : PTFE (polytétrafluoroéthylène)
- Matériaux - vanne principale matériau en contact avec le milieu : acier inoxydable
- Matériaux - siège de soupape matériau : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : B - ouvert au repos - raccord de pression 1 (P/NO)B - ouvert au repos - raccord de pression 1 (P/NO)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 16 W.
- Fréquence de tension : 50/60 Hz
- Type de produit
Soupape à aimant
- Tension de fonctionnement
230 V
- Pression de service (max.)
1 bar
- Raccord
G 1/2
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à 80 °C
- Référence fabricant
323486
- Pression de service (min.)
1 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
PEEK
- Fonction
2/2 monostable ouvert
- Température max. des médias
80 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
eau
- Largeur nominale
12 mm
IP65
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
2.2 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3047352 Bürkert Soupape à aimant 323486 6240 230 V G 1/2 Largeur nominale (détails) 12 mm commandé par servo 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047352 Bürkert Soupape à aimant 323486 6240 230 V G 1/2 Largeur nominale (détails) 12 mm commandé par servo 1 pc(s)
Description
La soupape 6240 est une vanne à piston à commande servo. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. La forme et la qualité de surface du boîtier permettent des valeurs de débit maximales. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. Un système de stockage de voie en option augmente la durée de fonctionnement pour les gaz secs. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
