Name: Bürkert Soupape à aimant 231479 6519 110 V G 1/4 Largeur nominale (détails) 6 mm 1 pc(s)
Brand: Bürkert
SKU: 2350659
Availability: BackOrder

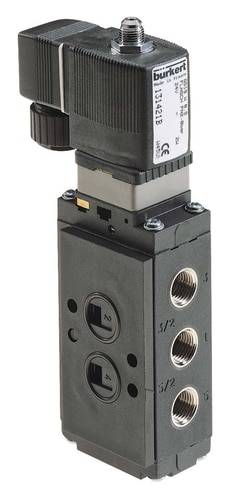

Une électrovanne à plusieurs orifices de raccordement et une unité de commande électrique en haut, adaptée aux systèmes pneumatiques.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 704.95 / pièce(s))

CHF 704.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne pneumatique 5/2 voies 32 mm

Grand débit ; faible consommation électrique ; montage simple ou en bloc ; versions standard, ex mb, ex ia ; manchon G 1/4" ou bride NAMUR

Caractéristiques techniques

Principe de fonctionnement de la soupape principale : soupape de siège
Raccord de conduite fluidisique nombre : 5
Fonction vanne positions de commutation : 2
Tension alternative : oui
Taille de bobine : 32 mm
Temps de commutation ouvert : max. 20 ms.
Temps de commutation de fermeture : max. 40 ms.
Fréquence de tension : 50/60 Hz
Fonction vanne commande manuelle matériau : acier inoxydable
Fonction de soupape commande manuelle verrouillage : oui
Fonction vanne commande manuelle fente de vis : oui
Pilotage de la valve type : électrique
Consommation électrique max. 2 W

Type de produit: Soupape à aimant

Tension de fonctionnement: 110 V

Pression de service (max.): 8 bar

Matériau du boîtier: aluminium

Raccord: G 1/4

Plage de température des médias: -30 à +80 °C

Référence fabricant: 231479

Pression de service (min.): 2 bar

Activation/déclenchement: Commande manuelle ; commande rotative

Matériau isolant: FKM
PUR

Poids: 0.85 kg

Température max. des médias: +80 °C

Température min. des médias: -30 °C

Largeur nominale: 6 mm

Valeur QNn: 900 l/min

: IP65

Température ambiante max.: +80 °C

Température ambiante min.: -40 °C

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Betriebsdruck (max.)

Gehäusematerial

Bürkert Magnetventil 132465 6519 24 V G 1/4 Nennweite (Details) 8 mm Servogesteuert 1 St.

Code produit :2351319

Livraison le mar. 13 octobre

5 pièce(s)Conrad Electronic

24 V

8 bar

Polyamid

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Bürkert Magnetventil 132466 6519 24 V G 1/4 Nennweite (Details) 8 mm Servogesteuert 1 St.

Code produit :2351320

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

24 V

8 bar

Polyamid

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Bürkert Magnetventil 132467 6519 110 V G 1/4 Nennweite (Details) 8 mm 1 St.

Code produit :2351321

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

110 V

8 bar

Polyamid

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Bürkert Magnetventil 132469 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351323

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

24 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132470 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351322

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

24 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132471 6519 110 V G 1/4 Nennweite (Details) 9 mm 1 St.

Code produit :2351324

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

110 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132472 6519 230 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351325

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

230 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132473 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351326

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

24 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132474 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351327

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

24 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132475 6519 110 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351328

Livraison le ven. 6 novembre

1 pièce(s)Conrad Electronic

110 V

10 bar

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2350659 Bürkert Soupape à aimant 231479 6519 110 V G 1/4 Largeur nominale (détails) 6 mm 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2350659 Bürkert Soupape à aimant 231479 6519 110 V G 1/4 Largeur nominale (détails) 6 mm 1 pc(s)

Description

Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. Une électrovanne de type 6014 sert de pilote. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
