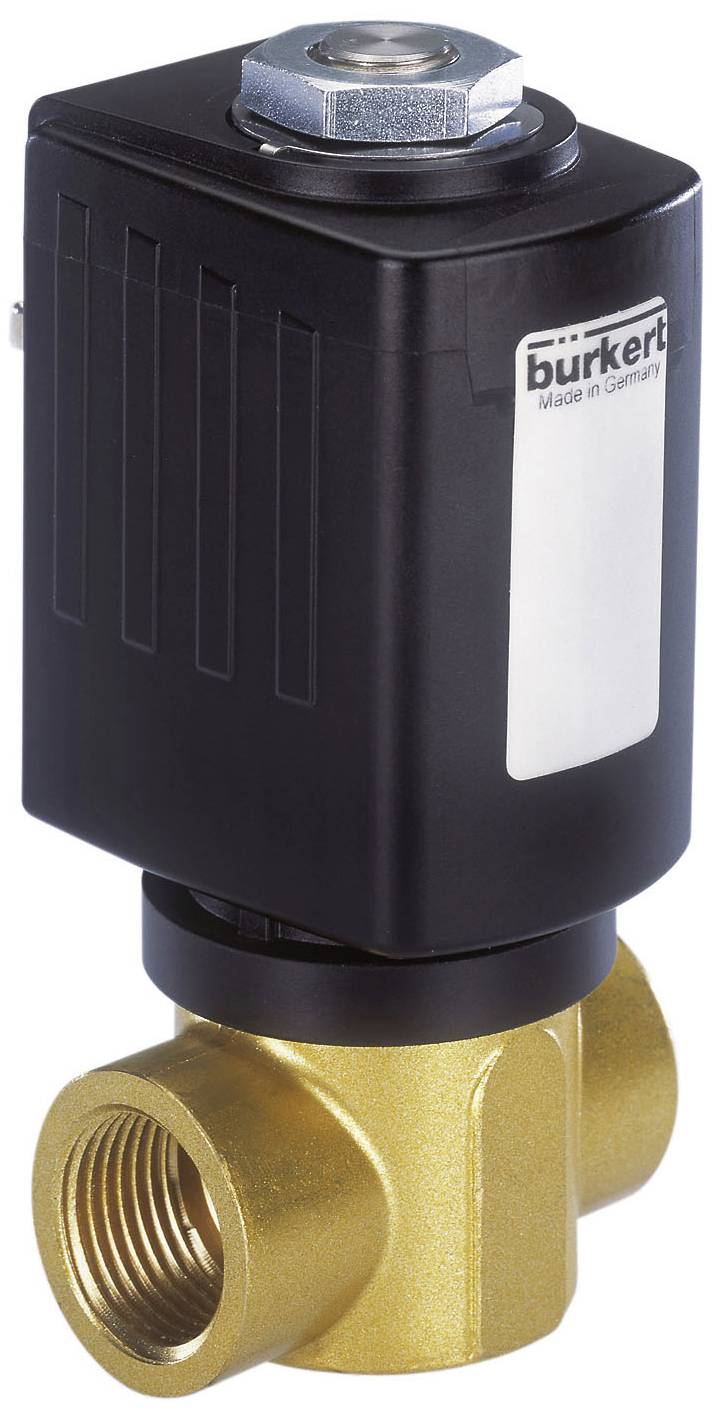

Bürkert Soupape à aimant 228654 6027 24 V 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 75.81 / pièce(s))
CHF 75.81
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies
- Vanne puissante à action directe jusqu'à l'écartement nominal DN13
- Système d'bobines vissées résistant aux vibrations
- Technologie double bobine à économie d'énergie en version Kick and Drop
- Versions anti-explosion
- Modèles de pression de hockey pour gaz et liquides
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : plastique
- Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 140 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 7 bar
- Pression et température - pression nominale max. (Gaz) : 7 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert : 30 ms max
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 80 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Caractéristiques de l'appareil - construction de la vanne : sans boîtier fluidisque
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 50 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 3 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,28 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/8 pouce
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern and Drop bobine : technologie Energy Spar non disponible
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - bobine particularité : pour températures élevées
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - puissance de mesure DC : 14 W.
- Bobine (noyau) Kern - puissance réduite DC : 12 W.
- Matériaux - vanne principale matériau en contact avec le milieu : acier inoxydable
- Matériaux - siège de soupape matériau : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 12 W.
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
0 bar
- Plage de température des médias
-10 à 140 °C
- Référence fabricant
228654
- Température max. des médias
140 °C
- Température min. des médias
-10 °C
IP65
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
Documents & téléchargements
Fiche technique
Fiche technique 3046806 Bürkert Soupape à aimant 228654 6027 24 V 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046806 Bürkert Soupape à aimant 228654 6027 24 V 1 pc(s)
Description
La soupape 6027 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. Un système de stockage de voie en option augmente la durée de fonctionnement pour les gaz secs. Des techniques d'étanchéité spéciales sont utilisées pour les applications à haute pression. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65. NEMA 4X est disponible sur demande.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
