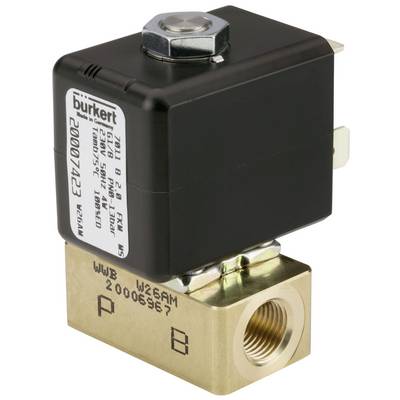

Photo non contractuelle

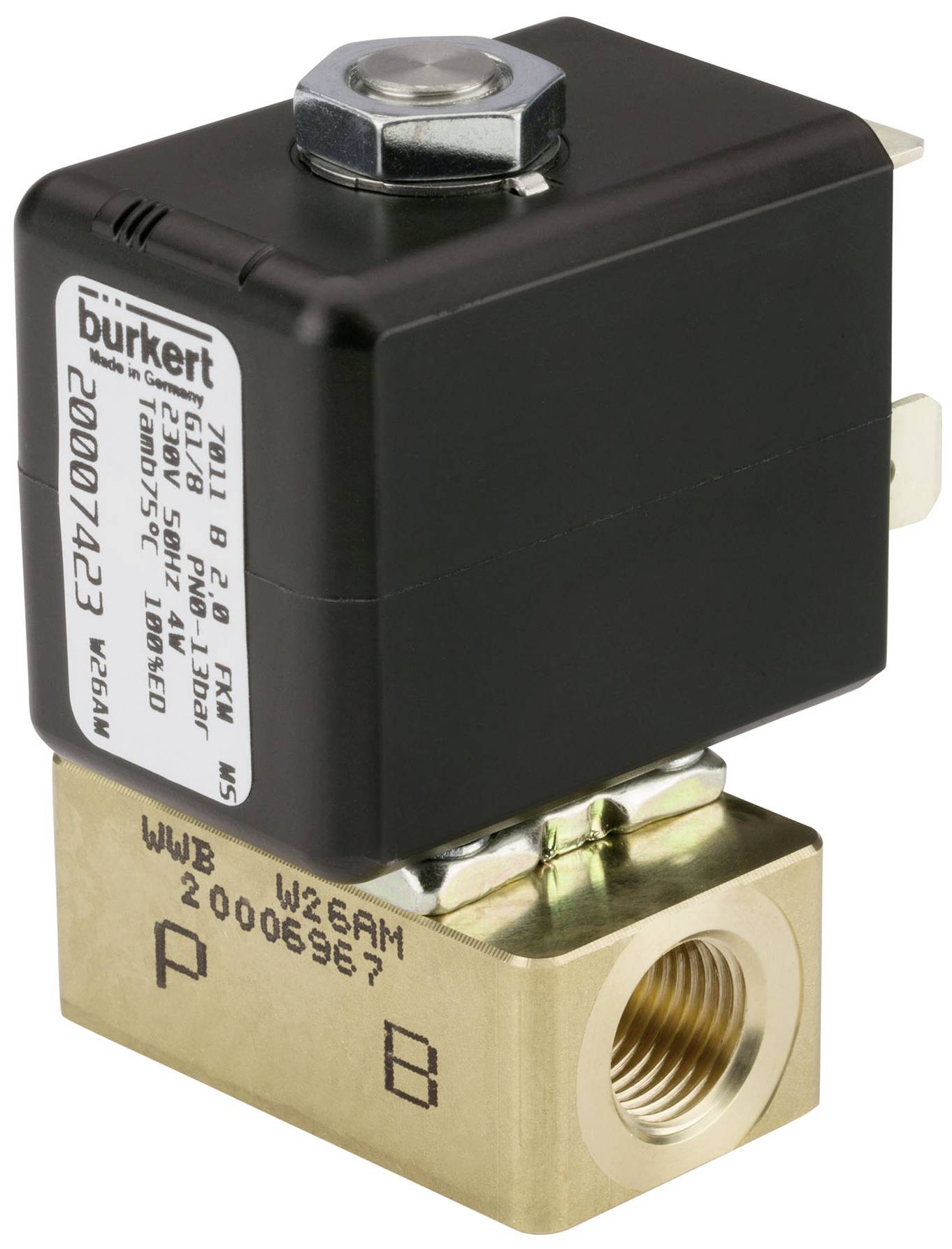

Photo non contractuelle
Bürkert Soupape à aimant 20074758 7011 24 V 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 48.06 / pièce(s))
CHF 48.06
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies 20074758
- Petite vanne à action directe et compacte jusqu'à l'ouverture nominale DN 2,4
- Système d'bobines surmonté
- Montage simple et rapide sur platine ou sur panneau de raccordement
- Raccord rapide (raccord Push-in) pour connecteur de tuyau
- Versions anti-explosion
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 100 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 75 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 9 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme C selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : piston
- Propriétés de l'appareil - temps de commutation ouvert : 15 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 17 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 8 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 10 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 1,6 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,06 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/16 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/8
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation du filetage : 1/8
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 24,5 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance de mesure DC : 5,5 W
- Bobine (noyau) Kern - puissance réduite DC : 5,5 W
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 5,5 W
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
0 bar
- Plage de température des médias
-10 à 100 °C
- Référence fabricant
20074758
- Température max. des médias
100 °C
- Température min. des médias
-10 °C
IP65
- Température ambiante max.
75 °C
- Température ambiante min.
-10 °C
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3048154 Bürkert Soupape à aimant 20074758 7011 24 V 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3048154 Bürkert Soupape à aimant 20074758 7011 24 V 1 pc(s)
Description
La soupape 7011 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité et de boîtier sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Le programme est complété par des versions conformes à la norme DVGW en 161 et des versions protégées contre les explosions. Pour une technique de raccordement flexible, il est possible de sélectionner des raccords Push-in. En combinaison avec un connecteur conforme à la norme industrielle, forme B ou DIN en 175301-803 C, les vannes répondent à la norme IP65.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
