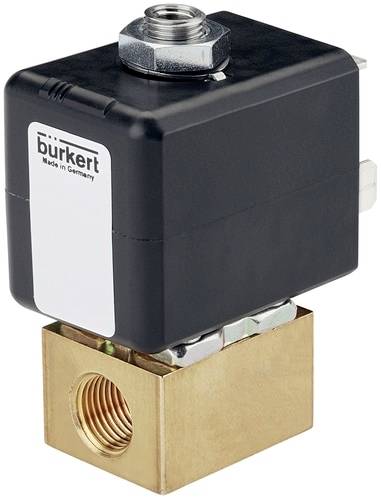

Bürkert Soupape à aimant 20054517 7012 110 V bride Largeur nominale (détails) 1.6 mm sortie 2 déchargée 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 49.91 / pièce(s))
CHF 49.91
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 3/2 voies 20054517
- Petite vanne à action directe et compacte jusqu'à l'ouverture nominale DN 1,6
- Système d'bobines surmonté
- Raccord banjo pour montage direct sur vannes pneumatiques
- Simple et rapide, montage sur platine ou sur panneau de raccordement
- Versions anti-explosion
Caractéristiques techniques
- Bobine (noyau) Kern - taille de bobine : 20 mm
- Matériau : laiton
- Matériau des joints FKM
- Largeur nominale 1,6 mm
- Raccord de câble : à bride concentrique KL.-nr.001-01-04
- Tension : 110 volts
- Fréquence : 50 Hz
- Raccordement électrique : fiche mâle forme C selon DIN en 175301-803 (DIN 43 650)
- Température moyenne (degrés C) (max.) : 100
- Température ambiante (degrés C) (max.) : 75
- Température ambiante (degrés C) (min) : -10
- Pression (bar) (max.) : 6
- Température Medium (degree C) (min) : -10
- Mode d'action : 3/2 voies ; en position de repos, sortie A déchargée
- Puissance absorbée : 4 W
- Durée de fonctionnement (%) : 100
- Temps d'ouverture (msec) (max.) : 12
- Temps de fermeture (ms) (max.) : 12
- VALEUR KV (M*3/H): 0,06
- Temps d'ouverture (ms) (min) : 8
- Temps de fermeture (ms) (min) : 8
- Matériau d'isolation : EP
- Type de produit
Soupape à aimant
- Tension de fonctionnement
110 V
- Pression de service (max.)
6 bar
- Matériau du boîtier
laiton
- Raccord
bride
- Plage de température des médias
-10 à 100 °C
- Référence fabricant
20054517
- Matériau isolant
FKM
- Fonction
3/2 voies
- Température max. des médias
100 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
air comprimé
- Largeur nominale
1.6 mm
- Spécificités
vis creuse
- Température ambiante max.
75 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
sortie 2 déchargée
- Valeur Kv
0.06 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3048113 Bürkert Soupape à aimant 20054517 7012 110 V bride Largeur nominale (détails) 1.6 mm sortie 2 déchargée 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3048113 Bürkert Soupape à aimant 20054517 7012 110 V bride Largeur nominale (détails) 1.6 mm sortie 2 déchargée 1 pc(s)
Description
La soupape 7012 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité et de boîtier sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Le programme est complété par des versions protégées contre les explosions. Pour une technique de raccordement flexible, il est possible de sélectionner des raccords Push-in. Pour une installation directe simple sur un entraînement pneumatique, un raccord banjo avec vis creuse est la solution idéale. Une commande manuelle en option permet une mise en service rapide et un entretien optimal. En combinaison avec un connecteur conforme à la norme industrielle forme B ou à la norme DIN en 17301-803 forme C, les vannes répondent à l'indice de protection IP65.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
