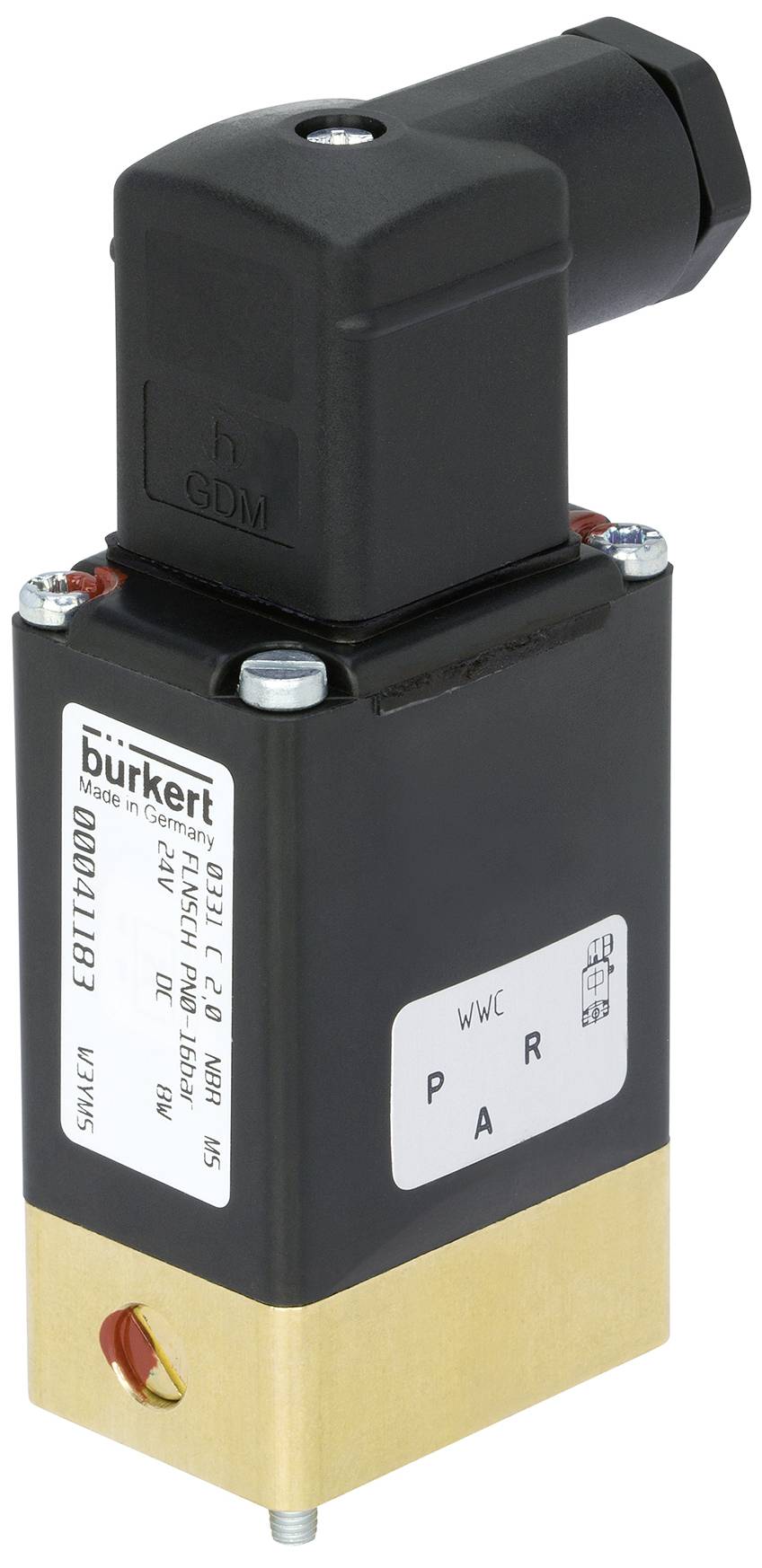

Photo non contractuelle
Bürkert Soupape à aimant 173599 0331 24 V bride Largeur nominale (détails) 4 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 305.95 / pièce(s))
CHF 305.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 3/2 voies, action directe
- Vanne séparée à action directe, à diamètre nominal DN 4
- Vanne pilote avec version à bride spécifique à Bürkert (SFB)
- Technologie d'ancrage rabattable sans entretien
- Commande manuelle robuste et facile à utiliser
- Versions anti-explosion
Caractéristiques techniques
- Matériau : acier inoxydable
- Matériau des joints : EPDM
- Diamètre nominal : 4 mm
- Raccord de câble : schéma de Bürkert KL-nr.001-01-18 (32x46)
- Particularité : prise type 2518 (00314802), sans branchement, 3 pôles, 0-250 V AC/DC
- Tension : 24 volts
- Fréquence : courant continu
- Attributs d'abus : version sous vide
- Température moyenne (degrés C) (max.) : 90
- Température ambiante (degrés C) (max.) : 55
- Pression (bar) (max.) : 3
- Température Medium (degree C) (min) : -30
- Mode d'action : 3/2 voies ; utilisation universelle
- Puissance absorbée : 8 watts
- Pression (bar) (min.) : -1
- VALEUR QNN (L/MIN) : 195
- Durée de fonctionnement (%) : 100
- Temps d'ouverture (msec) (max.) : 20
- Temps de fermeture (ms) (max.) : 20
- VALEUR KV (M*3/H): 0,18
- Temps d'ouverture (ms) (min) : 10
- Temps de fermeture (ms) (min) : 10
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
3 bar
- Matériau du boîtier
acier inoxydable
- Raccord
bride
- Plage de température des médias
-30 à 90 °C
- Référence fabricant
173599
- Pression de service (min.)
-1 bar
- Matériau isolant
EPDM
- Fonction
3/2 voies
- Température max. des médias
90 °C
- Température min. des médias
-30 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
4 mm
- Spécificités
bride
- Valeur QNn
195 l/min
- Température ambiante max.
55 °C
- Valeur Kv
0.18 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3046900 Bürkert Soupape à aimant 173599 0331 24 V bride Largeur nominale (détails) 4 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046900 Bürkert Soupape à aimant 173599 0331 24 V bride Largeur nominale (détails) 4 mm 1 pc(s)
Description
La soupape 0331 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier est en laiton, acier inoxydable, PEEK et polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du milieu par Medium, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0331 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
