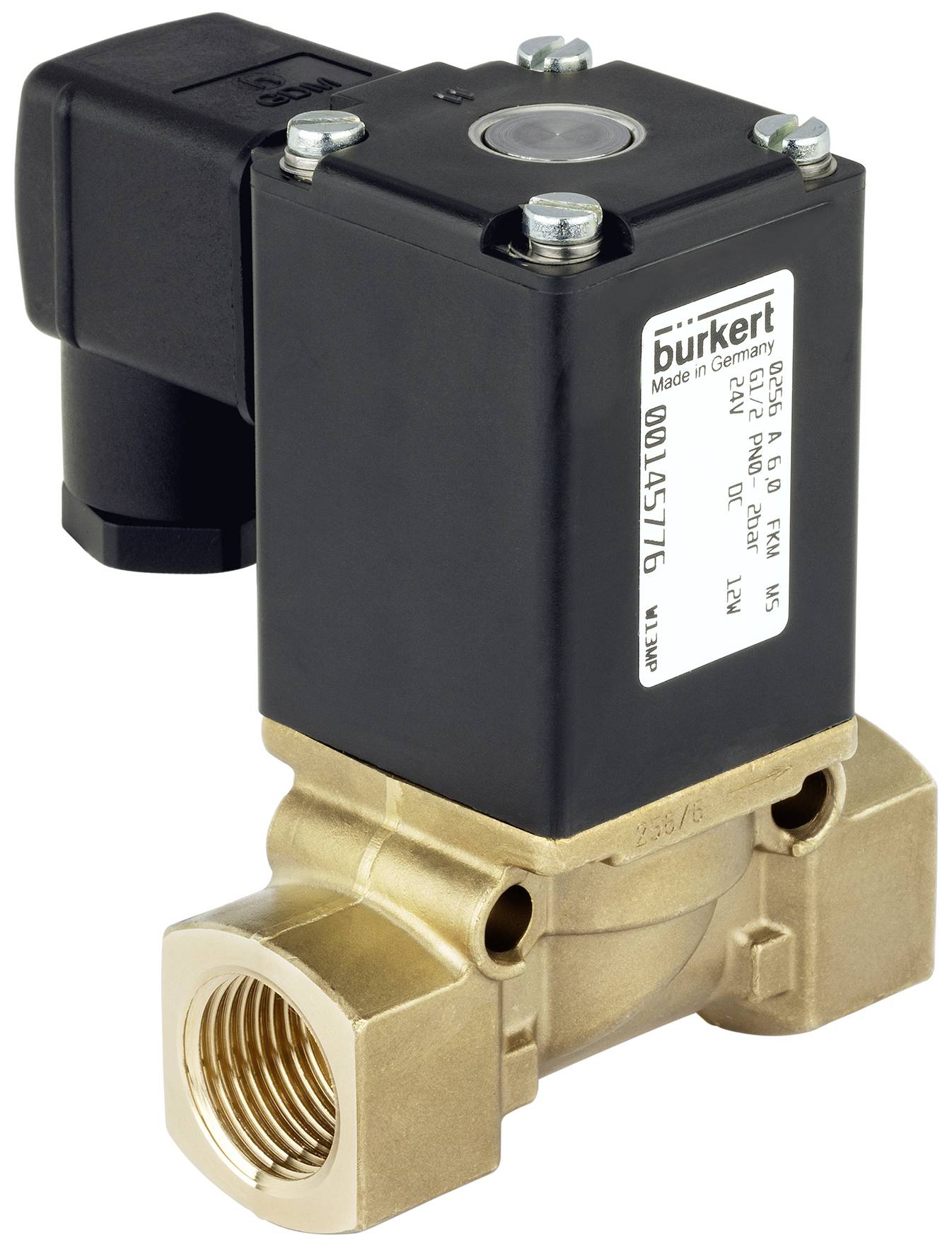

Photo non contractuelle
Bürkert Soupape à aimant 145727 0256 24 V G 1/4 Largeur nominale (détails) 4 mm position de repos fermée par ressort 1 p
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
3 pièce(s)
Nombre
Total (CHF 163.95 / pièce(s))
CHF 163.95
Prix TVA incl.
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies ; à action directe
- Système de bobine vBlockvbte
- Jusqu'à l'écartement nominal DN12
- Boîtier en laiton et en acier inoxydable
- De nombreuses possibilités d'application
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : NBR (caoutchouc nitrile)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 90 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 6 bar
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00314802 - 2518
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - longueur de montage : 56 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert max. : 80 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture : 30 ms max
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : oui
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 20 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - QNn valeur (gaz) 540 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 4 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,5 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 5/32 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/4
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - puissance de mesure DC : 12 W.
- Bobine (noyau) Kern - puissance réduite DC : 12 W.
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 12 W.
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
0 bar
- Matériau du boîtier
laiton
- Raccord
G 1/4
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à 90 °C
- Référence fabricant
145727
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
Caoutchouc nitrile
- Fonction
2/2 voies
- Température max. des médias
90 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
4 mm
- Longueur
56 mm
- Valeur QNn
540 l/min
IP65
- Température ambiante max.
55 °C
- Mode de fonctionnement
position de repos fermée par ressort
- Valeur Kv
0.5 m³/h
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3047591 Bürkert Soupape à aimant 145727 0256 24 V G 1/4 Largeur nominale (détails) 4 mm position de repos fermée par ressort 1 p
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047591 Bürkert Soupape à aimant 145727 0256 24 V G 1/4 Largeur nominale (détails) 4 mm position de repos fermée par ressort 1 p
Description
L'électrovanne d'ancrage de levage à action directe de type 0256 est polyvalente. En l'absence de courant, la soupape est fermée par la force du ressort. Lors du changement de rapport, Kern est serré contre un ressort ; la soupape s'ouvre. La vanne est de préférence adaptée pour le verrouillage, le dosage, le remplissage et l'aération pour une utilisation polyvalente avec un milieu neutre.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
