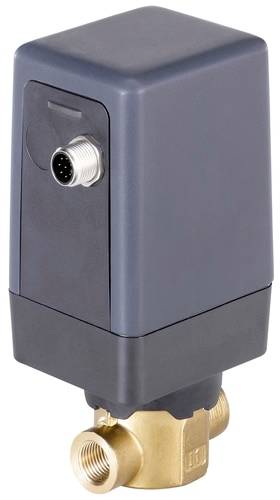

Photo non contractuelle
Bürkert Régulateur de pression proportionnel 383613 3280 G 3/8 Largeur nominale (détails) 2 mm Matériau du boîtier Polyc
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 784.95 / pièce(s))
CHF 784.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modem électrique. Vanne de réglage de siège droit 2 voies
- Entraînement non en contact avec le milieu
- Excellente plage de réglage et temps de réaction rapide
- Faible consommation électrique
- Portée DN 8...15
- Variantes : standard, positionneur, régulateur de process ; et variante haute pression jusqu'à 22 bar
Caractéristiques techniques
- Entraînement - entraînement matériau : PC (polycarbonate)
- Entraînement - entraînement matière 2 : PPS (polysulfure de phénylène)
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : 0 °C.
- Pression & température - température moyenne : Medium : 70 °C max
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 50 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - pression nominale max. : 15 bar
- Entrées/sorties - sortie 1 type courant analogique : 4-20 ma
- Entrées/sorties - entrées/sorties : 1 entrée analogique + 1 sortie analogique
- Entrées/sorties - entrée 1 type courant analogique : 4-20 ma
- Raccordement électrique - raccordement électrique 1 type : connecteur mâle - M12
- Connexion électrique - connexion électrique 1 nombre de contacts : 8 pcs
- Connexion électrique - connecteur électrique 1 type : mâle
- Fonctions - fonction : vanne de régulation
- Fonctions - arrêt d'urgence : non
- Fonctions - fonction électrique : régler la position
- Caractéristiques de l'appareil - sous-groupe de produits : vannes compactes
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège droit
- Caractéristiques de l'appareil - courant : sous le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,13 m3/h
- Diamètre nominal (valeur kV) - portée nominale du siège : 2 mm (5/64")
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble matériau : acier inoxydable
- Raccord process / câble - raccord de câble 1 diamètre nominal : 3/8"
- Raccord process / câble - raccord de câble 1 norme : g
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP54
- Logiciel / communication - interface de communication matériel 1 : M12 8 pôles
- Logiciel / communication - protocole de communication avec le matériel 1 BUES : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - puissance absorbée électrique min. : 1 W.
- Bobine (noyau) Kern - puissance électrique absorbée max. : 12 W
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : A.
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Type
383613
- Type de produit
Régulateur de pression proportionnel
- Tension de fonctionnement
24 V/DC
- Matériau du boîtier
Polycarbonate
- Raccord
G 3/8
- Pression de service (max.)
15 bar
- Température de fonctionnement
0 °C (min)
- Température de fonctionnement min.
0 °C
- puissance électrique absorbée
12 W
- Référence fabricant
383613
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Plage de température des médias
0 à 70 °C
- Température max. des médias
70 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
2 mm
IP54
- Entrée de référence
4-20 mA
- Température ambiante max.
50 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.13 m³/h
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047987 Bürkert Régulateur de pression proportionnel 383613 3280 G 3/8 Largeur nominale (détails) 2 mm Matériau du boîtier Polyc
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047987 Bürkert Régulateur de pression proportionnel 383613 3280 G 3/8 Largeur nominale (détails) 2 mm Matériau du boîtier Polyc
Description
La vanne de moteur à action directe de type 3280 est adaptée pour le dosage de liquides et de gaz dans des circuits fermés ou ouverts. La vanne est entraînée par un moteur pas à pas linéaire. L'électronique intégrée facilite considérablement l'intégration des processus, les modules de commande supplémentaires ne sont pas nécessaires. Le moteur ne nécessite pas d'énergie pour maintenir une ouverture de soupape spécifique. Cette caractéristique peut réduire considérablement les besoins en énergie d'une installation et en rendre ainsi plus efficace.
Le type 3280 est disponible en tant que vanne on/OFF standard ou valve proportionnelle, en tant que variante avec positionneur intégré, ainsi qu'en tant que variante avec régulateur de processus intégré.
Ce texte a été traduit par une machine.
Le type 3280 est disponible en tant que vanne on/OFF standard ou valve proportionnelle, en tant que variante avec positionneur intégré, ainsi qu'en tant que variante avec régulateur de processus intégré.
Ce texte a été traduit par une machine.
