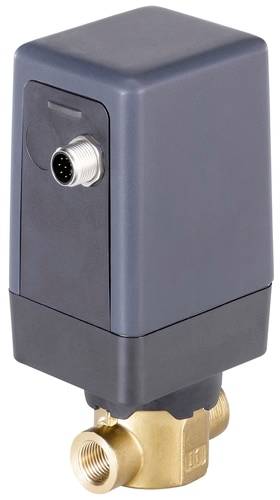

Bürkert Régulateur de pression proportionnel 316440 3280 manchon G 3/8 Largeur nominale (détails) 4 mm Matériau du boîti
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 726.13 / pièce(s))
CHF 726.13
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modem électrique. Vanne de réglage de siège droit 2 voies
- Entraînement non en contact avec le milieu
- Excellente plage de réglage et temps de réaction rapide
- Faible consommation électrique
- Portée DN 8...15
- Variantes : standard, positionneur, régulateur de process ; et variante haute pression jusqu'à 22 bar
Caractéristiques techniques
- Entrées/sorties - entrée binaire 1 : non utilisée
- Entrées/sorties - sortie binaire 1 : non utilisée
- Fonctions - fonction : positionneur
- Caractéristiques de l'appareil - type d'entraînement : moteur, sans courant
- Propriétés de l'appareil - génération : aucune indication
- Matériau : acier inoxydable
- Matériau des joints FKM
- Diamètre nominal : 4 mm
- Raccord de conduite : manchon G 3/8
- Particularité : version haute pression
- Tension : 24 volts
- Fréquence : courant continu
- Sortie : 1 sortie analogique 4-20 ma
- Température moyenne (degrés C) (max.) : 70
- Température ambiante (degrés C) (max.) : 50
- Température ambiante (degrés C) (min) : -10
- Pression (bar) (max.) : 12
- Électr. Connexion : M12/8 broches
- Puissance absorbée : 12 watts
- Durée de fonctionnement (%) : 50
- Temps d'ouverture (msec) (max.) : 3200
- Temps de fermeture (ms) (max.) : 3200
- VALEUR KV (M*3/H): 0,5
- Temps d'ouverture (ms) (min) : 2200
- Temps de fermeture (ms) (min) : 2200
- Pression (max.) pour le gaz : 12
- TOTYPE : 2500
- TSTYP : 2500
- Entrée 1 : 4-20 ma / BUES
- Entrée 2 : sans
- Capteur de déplacement : déplacement, interne
- Type
316440
- Type de produit
Régulateur de pression proportionnel
- Tension de fonctionnement
24 V
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 3/8
- Pression de service (max.)
12 bar
- puissance électrique absorbée
12 W
- Référence fabricant
316440
- Matériau isolant
FKM
- Plage de température des médias
70 °C (max)
- Température max. des médias
70 °C
- Largeur nominale
4 mm
- Spécificités
manchon
- Entrée de référence
4-20 mA
- Température ambiante max.
50 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.5 m³/h
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047307 Bürkert Régulateur de pression proportionnel 316440 3280 manchon G 3/8 Largeur nominale (détails) 4 mm Matériau du boîti
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047307 Bürkert Régulateur de pression proportionnel 316440 3280 manchon G 3/8 Largeur nominale (détails) 4 mm Matériau du boîti
Description
La vanne de moteur à action directe de type 3280 est adaptée pour le dosage de liquides et de gaz dans des circuits fermés ou ouverts. La vanne est entraînée par un moteur pas à pas linéaire. L'électronique intégrée facilite considérablement l'intégration des processus, les modules de commande supplémentaires ne sont pas nécessaires. Le moteur ne nécessite pas d'énergie pour maintenir une ouverture de soupape spécifique. Cette caractéristique peut réduire considérablement les besoins en énergie d'une installation et en rendre ainsi plus efficace.
Le type 3280 est disponible en tant que vanne on/OFF standard ou valve proportionnelle, en tant que variante avec positionneur intégré, ainsi qu'en tant que variante avec régulateur de processus intégré.
Ce texte a été traduit par une machine.
Le type 3280 est disponible en tant que vanne on/OFF standard ou valve proportionnelle, en tant que variante avec positionneur intégré, ainsi qu'en tant que variante avec régulateur de processus intégré.
Ce texte a été traduit par une machine.
