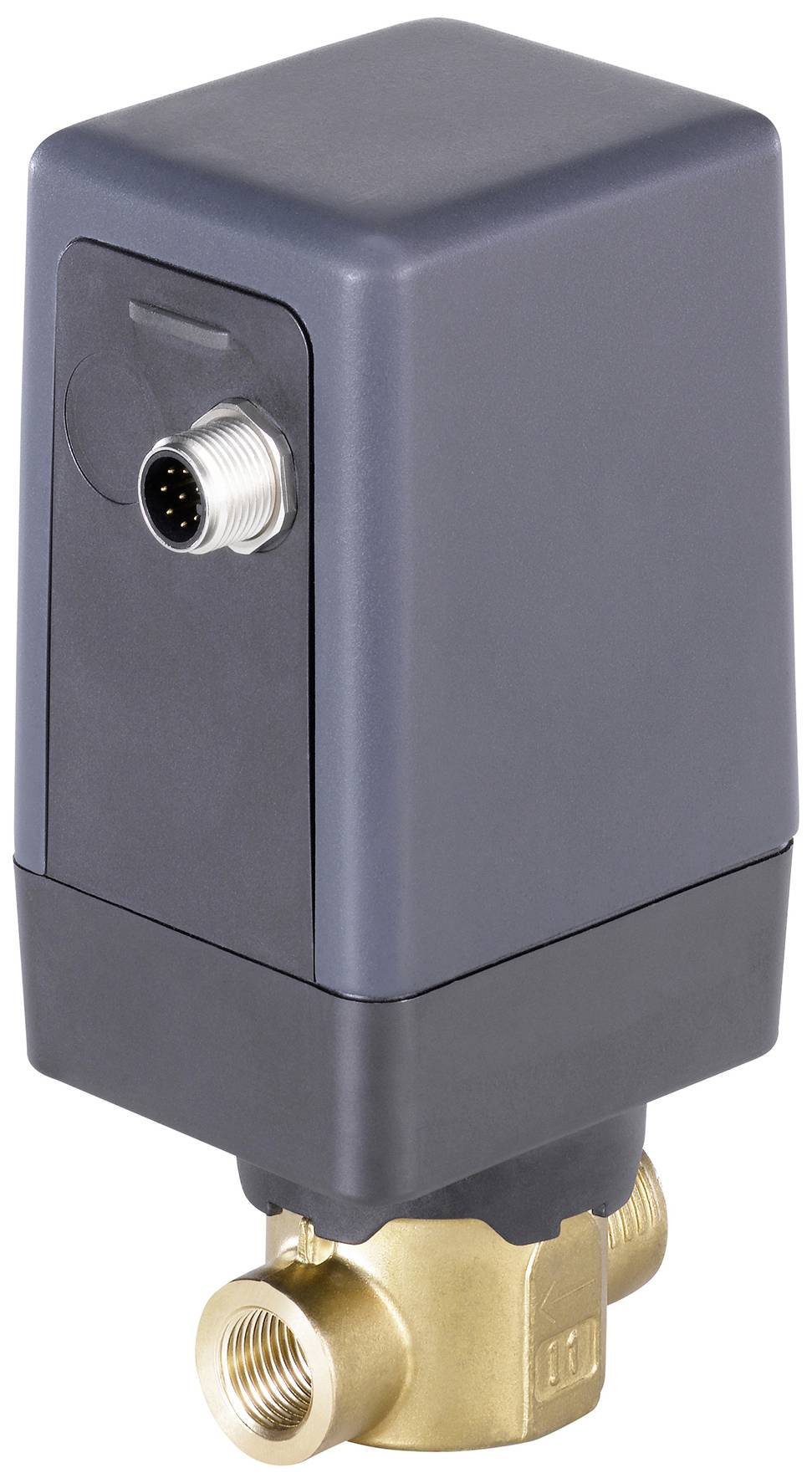

Bürkert Régulateur de pression proportionnel 268615 3280 manchon G 3/8 Largeur nominale (détails) 6 mm Matériau du boîti
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 531.87 / pièce(s))
CHF 531.87
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modem électrique. Vanne de réglage de siège droit 2 voies
- Entraînement non en contact avec le milieu
- Excellente plage de réglage et temps de réaction rapide
- Faible consommation électrique
- Portée DN 8...15
- Variantes : standard, positionneur, régulateur de process ; et variante haute pression jusqu'à 22 bar
Caractéristiques techniques
- Entraînement - entraînement matériau : PC (polycarbonate)
- Entraînement - entraînement matière 2 : PPS (polysulfure de phénylène)
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : 0 °C.
- Pression & température - température moyenne : Medium : 70 °C max
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 60 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - pression nominale max. : 6 bar
- Entrées/sorties - entrées/sorties : 1 entrée analogique + 1 sortie binaire
- Entrées/sorties - entrée 1 type courant analogique : 4-20 ma
- Entrées/sorties - sortie binaire 1 : vanne fermée active
- Raccordement électrique - raccordement électrique 1 type : connecteur mâle - M12
- Connexion électrique - connexion électrique 1 nombre de contacts : 8 pcs
- Connexion électrique - connecteur électrique 1 type : mâle
- Fonctions - fonction : vanne de régulation
- Fonctions - arrêt d'urgence : non
- Fonctions - fonction électrique : réglage
- Caractéristiques de l'appareil - sous-groupe de produits : vannes compactes
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège droit
- Caractéristiques de l'appareil - courant : sous le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,9 m3/h
- Diamètre nominal (valeur kV) - portée nominale du siège : 6 mm (1/4")
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble matériau : laiton
- Raccord process / câble - raccord de câble 1 diamètre nominal : 3/8"
- Raccord process / câble - raccord de câble 1 norme : g
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP54
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - puissance absorbée électrique min. : 1 W.
- Bobine (noyau) Kern - puissance électrique max. : 8 W
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : A.
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Type
268615
- Type de produit
Régulateur de pression proportionnel
- Tension de fonctionnement
24 V
- Matériau du boîtier
laiton
Polycarbonate
Polysulfure de phénylène
- Raccord
manchon G 3/8
- Pression de service (max.)
6 bar
- Température de fonctionnement
0 °C (min)
- Température de fonctionnement min.
0 °C
- puissance électrique absorbée
8 W
- Référence fabricant
268615
- Taille
6
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Fonction
2/2 voies
- Plage de température des médias
0 à 70 °C
- Température max. des médias
70 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
liquides
milieux gazeux
- Largeur nominale
6 mm
- Spécificités
bride
IP54
- Entrée de référence
4-20 mA
- Température ambiante max.
60 °C
- Température ambiante min.
-10 °C
- Valeur Kv
0.9 m³/h
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047215 Bürkert Régulateur de pression proportionnel 268615 3280 manchon G 3/8 Largeur nominale (détails) 6 mm Matériau du boîti
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047215 Bürkert Régulateur de pression proportionnel 268615 3280 manchon G 3/8 Largeur nominale (détails) 6 mm Matériau du boîti
Description
La vanne de moteur à action directe de type 3280 est adaptée pour le dosage de liquides et de gaz dans des circuits fermés ou ouverts. La vanne est entraînée par un moteur pas à pas linéaire. L'électronique intégrée facilite considérablement l'intégration des processus, les modules de commande supplémentaires ne sont pas nécessaires. Le moteur ne nécessite pas d'énergie pour maintenir une ouverture de soupape spécifique. Cette caractéristique peut réduire considérablement les besoins en énergie d'une installation et en rendre ainsi plus efficace.
Le type 3280 est disponible en tant que vanne on/OFF standard ou valve proportionnelle, en tant que variante avec positionneur intégré, ainsi qu'en tant que variante avec régulateur de processus intégré.
Ce texte a été traduit par une machine.
Le type 3280 est disponible en tant que vanne on/OFF standard ou valve proportionnelle, en tant que variante avec positionneur intégré, ainsi qu'en tant que variante avec régulateur de processus intégré.
