Name: Bürkert Régulateur de pression proportionnel 189345 2836 G 1/2 Largeur nominale (détails) 4 mm Matériau du boîtier acier
Brand: Bürkert
SKU: 3046865
Availability: BackOrder

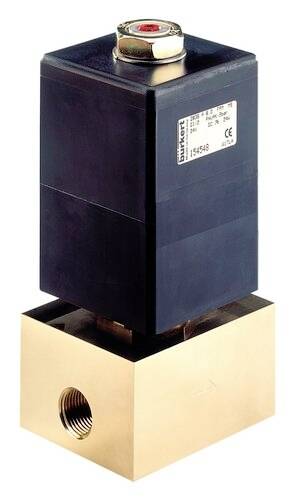

Une vanne électromagnétique avec un corps en laiton carré et un boîtier en plastique noir, utilisée dans des applications industrielles.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 1'084.95 / pièce(s))

CHF 1'084.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Valve proportionnelle 2/2 voies

Pour des débits de médias élevés
À action directe, fermé sans courant
Pression de fonctionnement 0... 25 bars
Largeurs nominales DN 3,0 ... 12 mm
Connexion de câble 1/2" et 3/4"

Caractéristiques techniques

Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : EPDM (caoutchouc éthylène-propylène-diène)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : EPDM (caoutchouc éthylène-propylène-diène)
Pression & température - température moyenne min Medium : -30 °C.
Pression & température - température moyenne max Medium : 90 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : -1 bar
Pression et température - pression nominale max. : 16 bar
Pression et température - pression différentielle max. : 16 bar
Connexion électrique - prise d'appareil fournie : non fournie
Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Connecteur électrique - type de connecteur électrique : mâle
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - courant : sous le siège
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - version oxygène : non
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : continue
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - version vapeur : non
Caractéristiques de l'appareil - guidage central : anneau coulissant
Caractéristiques de l'appareil - fréquence PWM min. : 150 Hz
Caractéristiques de l'appareil - fréquence PWM max. : 180 Hz
Caractéristiques de l'appareil - plage de réglage : 1:25
Caractéristiques de l'appareil - guidage central 2 : douille de guidage
Support Medium & Calibration - position de montage : arbitraire
Support Medium & Calibration - adapté pour les milieux liquides : oui
Moyen Medium & Calibration - adapté pour les milieux gazeux : oui
Diamètre nominal (valeur kV) - QNn valeur (gaz) : 431 l/min
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 4 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 0,4 m3/h
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 5/32 pouces
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
Raccord process / câble - raccord de câble 1 type de filetage : g
Raccord process / câble - raccord de câble 2 type : filetage intérieur
Raccord process / câble - raccord de câble 2 type de filetage : g
Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : non
Tension - tension continue : oui
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 72 mm
Bobine (noyau) Kern - résistance bobine : 13,5 ohms
Bobine (noyau) Kern - bobine type : enfichée
Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
Bobine (noyau Kern) - partie en contact avec le milieu tube de guidage de noyau matériau : acier inoxydable
Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 1 matière : PTFE (polytétrafluoroéthylène)
Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 2 matière : PEEK (polyéther-cétone)
Bobine (noyau Kern) - partie en contact avec le milieu manchon d'écartement matériau : acier inoxydable
Matériaux - vanne principale matériau en contact avec le milieu : acier inoxydable
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
Homologations - puissance nominale : 24 W.

Type: 189345

Type de produit: Régulateur de pression proportionnel

Tension de fonctionnement: 24 V/DC

Matériau du boîtier: acier inoxydable

Raccord: G 1/2

Pression de service (max.): 16 bar

Température de fonctionnement: -30 °C (min)

Température de fonctionnement min.: -30 °C

puissance électrique absorbée: 24 W

Référence fabricant: 189345

Pression de service (min.): -1 bar

Matériau isolant: EPDM

Fonction: 2/2 voies

Plage de température des médias: -30 à 90 °C

Température max. des médias: 90 °C

Température min. des médias: -30 °C

Milieu d'utilisation: liquides

Largeur nominale: 4 mm

Valeur QNn: 431 l/min

: IP65

Température ambiante max.: 55 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: à effet direct

Valeur Kv: 0.4 m³/h

Documents & téléchargements

Fiche technique

Fiche technique 3046865 Bürkert Régulateur de pression proportionnel 189345 2836 G 1/2 Largeur nominale (détails) 4 mm Matériau du boîtier acier

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3046865 Bürkert Régulateur de pression proportionnel 189345 2836 G 1/2 Largeur nominale (détails) 4 mm Matériau du boîtier acier

Description

La valve proportionnelle à action directe de type 2836 fonctionne comme une valve de commande à entraînement électromagnétique en application avec des débits relativement élevés. La vanne est fermée sans courant.
