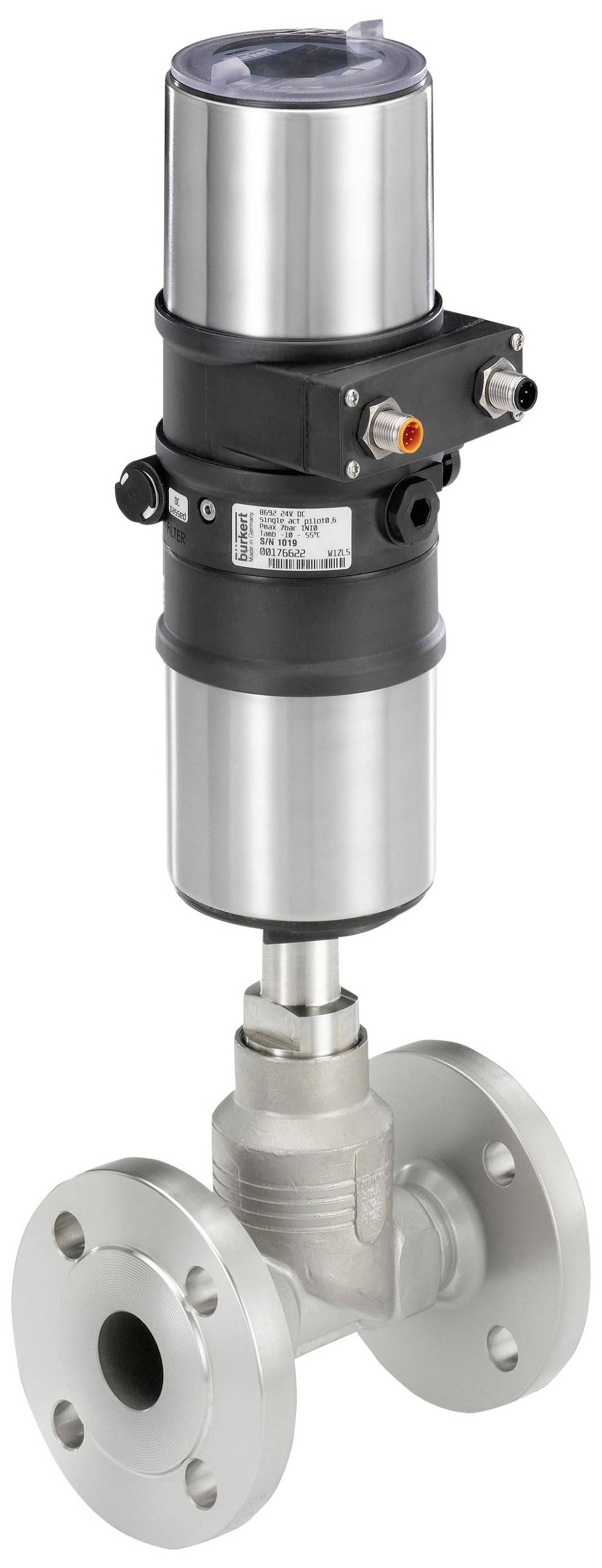

Photo non contractuelle
Photo non contractuelle
Bürkert Régulateur de pression 337286 8802 24 V/DC Matériau du boîtier acier inoxydable Matériau isolant PTFE 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 5’134.09 / pièce(s))
CHF 5’134.09
hors CHF 73.96
excl. TVA
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entraînement - modèle d'entraînement : élément design entraînement
- Entraînement - taille d'entraînement : DM 130 mm
- Fonctions - fonction : pas d'indication
- Caractéristiques de l'appareil - type d'entraînement : sans vannes
- Connexion process / câble - schéma de bride : commande d'élément d'interface et capteur distant vers entraînement d'élément
- Tension - tension d'alimentation : 24 V DC
- Mode d'action - fonction de commande : fermée avec force de ressort
- Matériau : acier inoxydable
- Matériau des joints PTFE
- Diamètre nominal : 80 mm
- Raccord de câble : extrémité à bride selon DIN en 1092-1 pour DN80 (PN25) (ancien DIN 2634)
- Électr. Connexion : passage de câble
- Commande : 0-10 V, 0-5V, 4-20 ma, 0-20 ma réglable
- Raccord de conduite 1 : non disponible
- Voies/positions : 2 voies/2 positions
- Interface bras/entraînement : filetage raccord M100 x 2 (standard DN 80)
- Raccord d'air de commande : commande d'élément d'interface et capteur distant vers élément d'entraînement
- Fonction pneumatique : simple effet DN 2,5
- Type de vanne : vanne de siège droit type 2301
- Forme : sans
- Capteur de déplacement : sans
- Type de commande : positionneur 8692
- Raccord fluidisique : g 1/8 / va
- Commande/configuration : clavier et écran interne
- Détecteur de proximité : sans
- Détecteur de retour logiciel : 1 entrée binaire + 1 sortie analogique
- Fonction supplémentaire : sans
- Communication : BUES de service
- Annexe : sans
- Utilisation : non disponible
- Bloc de soupapes VB1 : non équipé
- Fonction de commande VB1 : pas d'indication
- Bloc de soupapes VB2 : non équipé
- Fonction de commande VB2 : pas d'indication
- Système d'autorisation : sans autorisation
- Accessoires : sans
- Composant homologué : UL listed pour les États-Unis et Canada cULus
- Type de produit
Régulateur de pression
- Tension de fonctionnement
24 V/DC
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/8
- Pression de service (max.)
25 bar
- Référence fabricant
337286
- Diam. de l'entraînement
130 mm
- Taille
80
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Largeur nominale
80 mm
- Spécificités
bride
- Mode de fonctionnement
position de repos fermée par ressort
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047934 Bürkert Régulateur de pression 337286 8802 24 V/DC Matériau du boîtier acier inoxydable Matériau isolant PTFE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047934 Bürkert Régulateur de pression 337286 8802 24 V/DC Matériau du boîtier acier inoxydable Matériau isolant PTFE 1 pc(s)
Description
La conception de la série System type 8802 Continuous ELEMENT permet l'intégration simple d'unités d'automatisation numérique à tous les niveaux de déploiement. Du positionneur simple Basic, via un positionneur puissant avec interface de bus de terrain en option jusqu'au contrôleur de processus numérique complet avec commande via un affichage graphique rétroéclairé. Le système hautement intégré de vanne de régulation et d'unité d'automatisation se caractérise par sa compacité et sa surface lisse, ses conduits d'air de commande intégrés, son indice de protection IP65/67/NEMA 4X et sa grande résistance chimique.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
