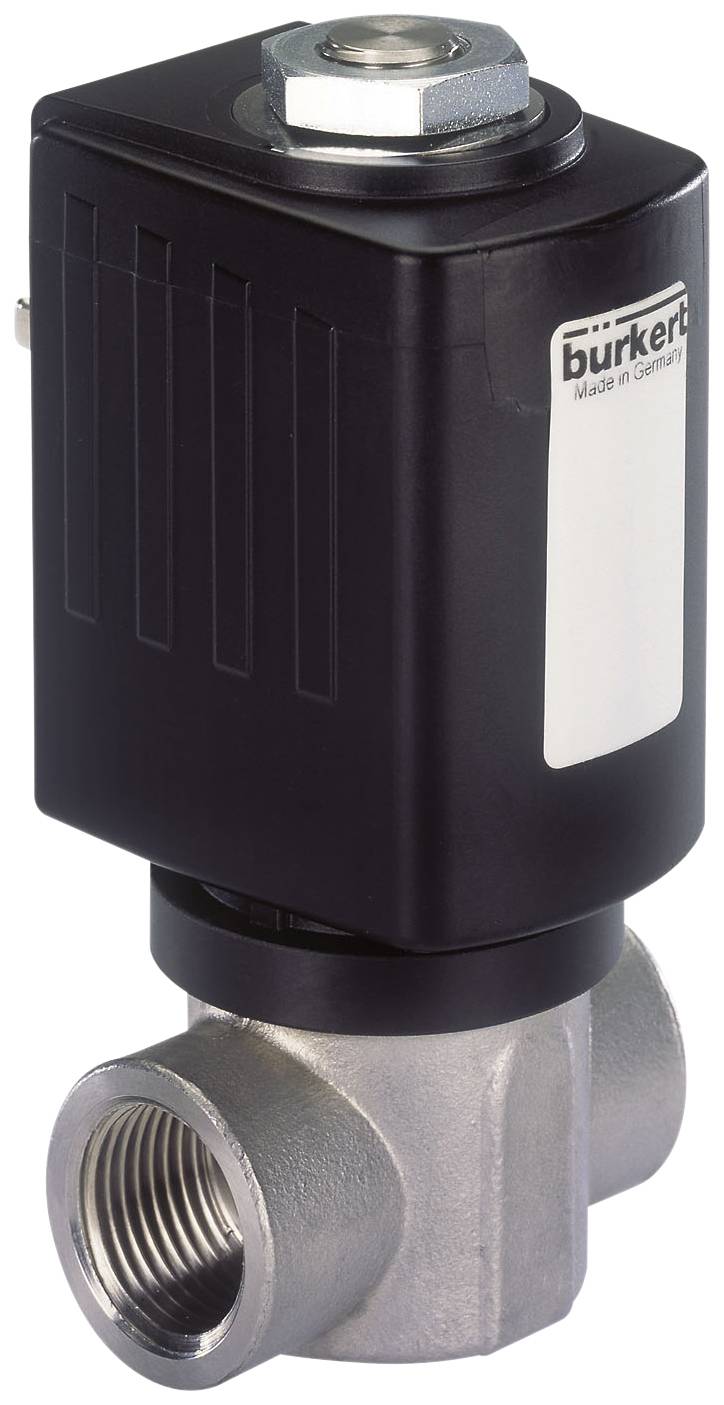

Bürkert Électrovanne à plongeur 386767 6027 24 V G 1/2 Largeur nominale (détails) 12 mm à effet direct 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 279.32 / pièce(s))
CHF 279.32
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies
- Vanne puissante à action directe jusqu'à un diamètre nominal DN13 ; système à bobine vissée résistant aux vibrations ; sécurité accrue contre les fuites grâce au tube de guidage soudé ; versions anti-explosion ; modèles à pression de hockey pour gaz et liquides
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : soupape de siège
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Gaz) : 2 bar
- Pression nominale max. (Liquide) : 2 bar
- Siège de soupape matériau : acier inoxydable
- Tension alternative : oui
- Tension continue : oui
- Tension de la batterie : oui
- Puissance nominale : 85 W
- Bobine type : enfichée
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Taille de bobine : 42 mm
- Temps de commutation ouvert : 20 ms - 30 ms.
- Temps de commutation de fermeture : 50 ms - 80 ms.
- Montage de la vanne : vanne complète
- Puissance d'enclenchement : 85 va
- Fréquence de tension : 50/60 Hz
- Type de produit
Électrovanne à plongeur
- Tension de fonctionnement
24 V
- Pression de service (max.)
2 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/2
- Milieu d'utilisation
Liquide ; gaz
- Plage de température des médias
-40 à +140 °C
- Référence fabricant
386767
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
PEEK
- Fonction
2/2 voies
- Poids
1 kg
- Température max. des médias
+140 °C
- Température min. des médias
-40 °C
- Milieu d'utilisation
gaz
- Largeur nominale
12 mm
- Longueur
55 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
2
Documents & téléchargements
Fiche technique
Fiche technique 2351980 Bürkert Électrovanne à plongeur 386767 6027 24 V G 1/2 Largeur nominale (détails) 12 mm à effet direct 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351980 Bürkert Électrovanne à plongeur 386767 6027 24 V G 1/2 Largeur nominale (détails) 12 mm à effet direct 1 pc(s)
Description
La soupape 6027 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. Un système de stockage de voie en option augmente la durée de fonctionnement pour les gaz secs. Des techniques d'étanchéité spéciales sont utilisées pour les applications à haute pression. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65. Les vannes en acier inoxydable sont conformes à la norme NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
