Name: Bürkert Électrovanne à balancier 6106 140054 -1 à 1 bar 1 pc(s)
Brand: Bürkert
SKU: 3047103
Availability: BackOrder

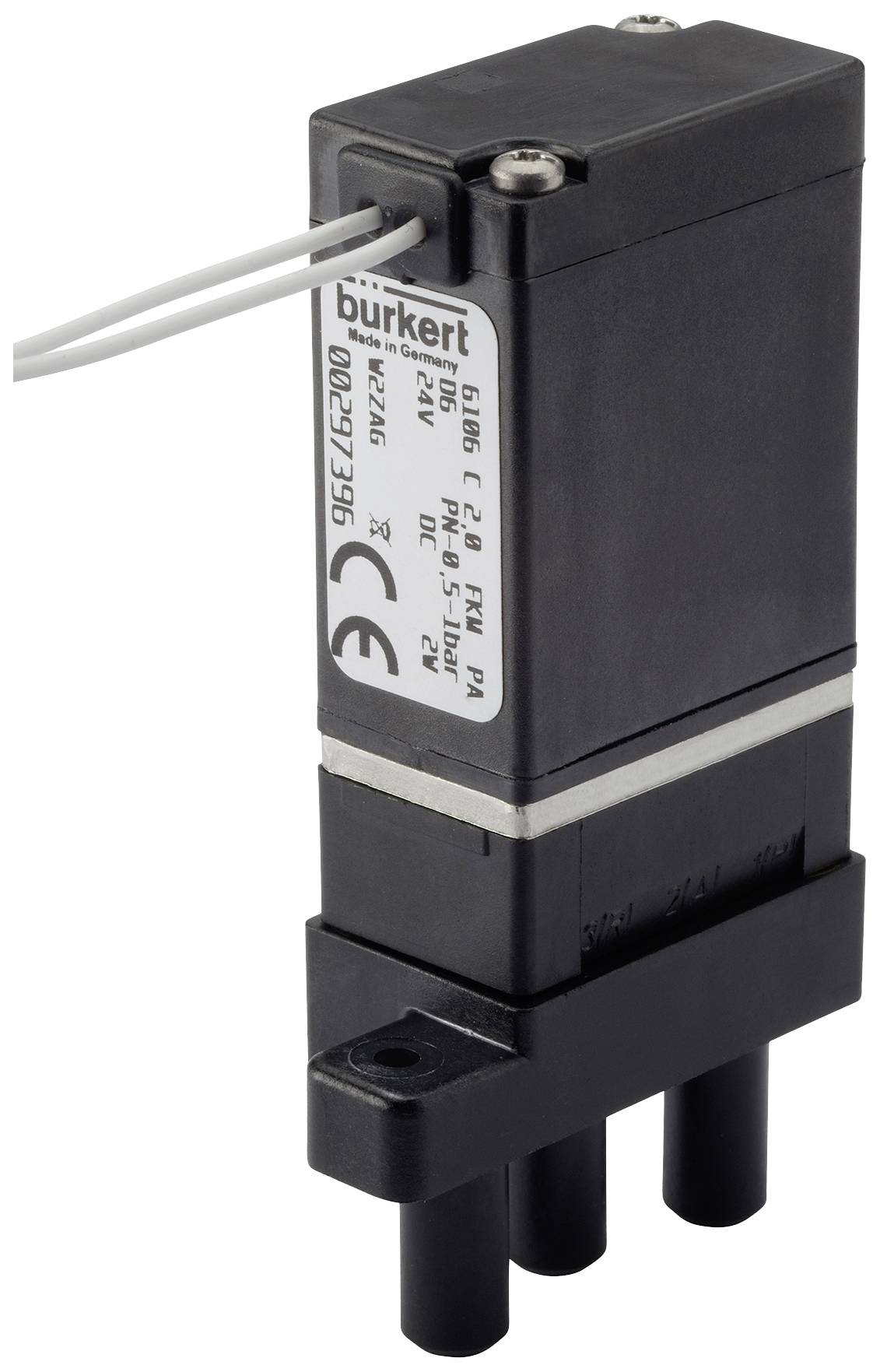

Électrovanne avec boîtier rectangulaire, étiquette du fabricant avec spécifications techniques et câbles de raccordement sur le dessus.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 57.95 / pièce(s))

CHF 57.95

Prix TVA incl.

uniquement CHF 8.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Entraînement - commande manuelle matériau : PA (polyamide)
Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 55 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : -1 bar
Pression et température - pression nominale max. : 1 bar
Connexion électrique - prise d'appareil fournie : non fournie
Raccordement électrique - raccordement électrique type : fiche mâle forme C selon DIN en 175301-803
Connexion électrique - position de connexion électrique : via connexion de câble 1
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Connexion électrique - polarité de connexion électrique : non pertinent
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - réduction de puissance intégrée : non
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - type d'entraînement : bascule
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil : largeur de construction (nominale) : 16 mm
Caractéristiques de l'appareil - temps de commutation ouvert typique : 25 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture typique : 25 ms.
Caractéristiques de l'appareil - fixation (bride) type : vis métriques
Caractéristiques de l'appareil - fixation (bride) matériau : acier
Diamètre nominal (valeur kV) - QNn valeur (gaz) : 80 l/min
Diamètre nominal (valeur kV) - diamètre nominal de la vanne : 2 mm
Raccord process / câble - raccord de câble 1 type : bride
Raccord process / câble - raccord de câble 2 type : bride
Raccord process / câble - raccord de câble 1 bride : bride de Bürkert 16 x 27 modèle D3bride de Bürkert 16 x 27 modèle D3
Raccord process / câble - raccord de câble 3 type : bride
Raccord process / câble - raccord de câble 2 bride : bride de Bürkert 16 x 27 modèle D3bride de Bürkert 16 x 27 modèle D3
Raccord process / câble - raccord de câble 3 bride : bride de Bürkert 16 x 27 modèle D3bride de Bürkert 16 x 27 modèle D3
Tension - tension de la batterie : oui
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : non
Tension - tension continue : oui
Bobine (noyau) Kern - bobine commutation LED : non
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine enplac. Protection polaire : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
Bobine (noyau) Kern - bobine type : vissé en bloc
Bobine (noyau) Kern matériau de la bobine (enveloppe) : PPS (polysulfure de phénylène)
Bobine (noyau) Kern - puissance de mesure DC : 3,8 W
Bobine (noyau) Kern - couvercle de bobine couleur : noir
Matériaux - boîtier Fluidic matériau : PA (polyamide)
Mode d'action - raccord de conduite fluidisique nombre : 3
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : T - utilisation universelle - branchement 1 (P/NC), 2 (A/in/out) et 3 (R/NO) selon T d'utilisation - utilisation universelle - branchement 1 (P/NC), 2 (A/in/out) et 3 (R/NO) après utilisation
Mode d'action - commande manuelle : oui
Mode d'action - commande manuelle type : levier rotatif
Mode d'action - verrouillage de la commande manuelle : oui
Mode d'action - commande manuelle fente de vis : oui
Mode d'action - position de commande manuelle : via connexion de câble 1
Homologations - puissance nominale : 3,4 W.

Type de produit: Électrovanne à balancier

Plage d'affichage (min.): -1 bar

Zone d'affichage (max.): 1 bar

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 140054

Pression de service (max.): 1 bar

Pression de service (min.): -1 bar

Plage pression de fonctionnement: -1 à 1 bar

Milieu d'utilisation: milieux gazeux

Largeur: 16 mm

Ø de tuyau: 2 mm

Type: 6106

Température max. des médias: 55 °C

Température min. des médias: -10 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3047103 Bürkert Électrovanne à balancier 6106 140054 -1 à 1 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047103 Bürkert Électrovanne à balancier 6106 140054 -1 à 1 bar 1 pc(s)

Description

Les électrovannes à bascule à action directe de type 6106 sont particulièrement adaptées pour les milieux gazeux neutres. L'entrée de chaleur dans le milieu est Medium minimale car le boîtier est séparé de l'antenne par une plaque en acier inoxydable. Les vannes peuvent être montées directement sur une bride ou sur une plaque de raccordement simple ou multiple. Ils peuvent être utilisés pour le dosage, le remplissage, le mélange et la distribution.
