Brennenstuhl Répartiteur de chantier BSV 5-63 A FI Typ B 9150630168 400 V 63 A
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails

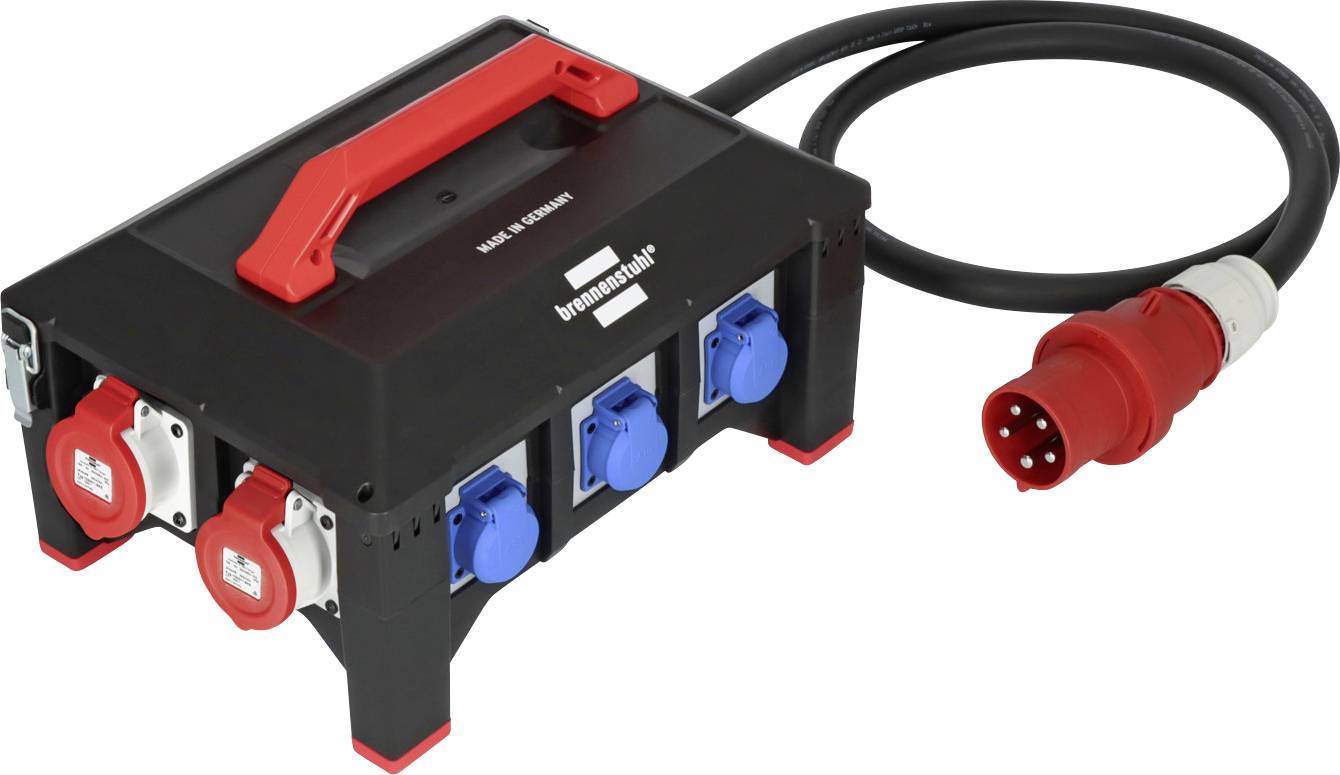

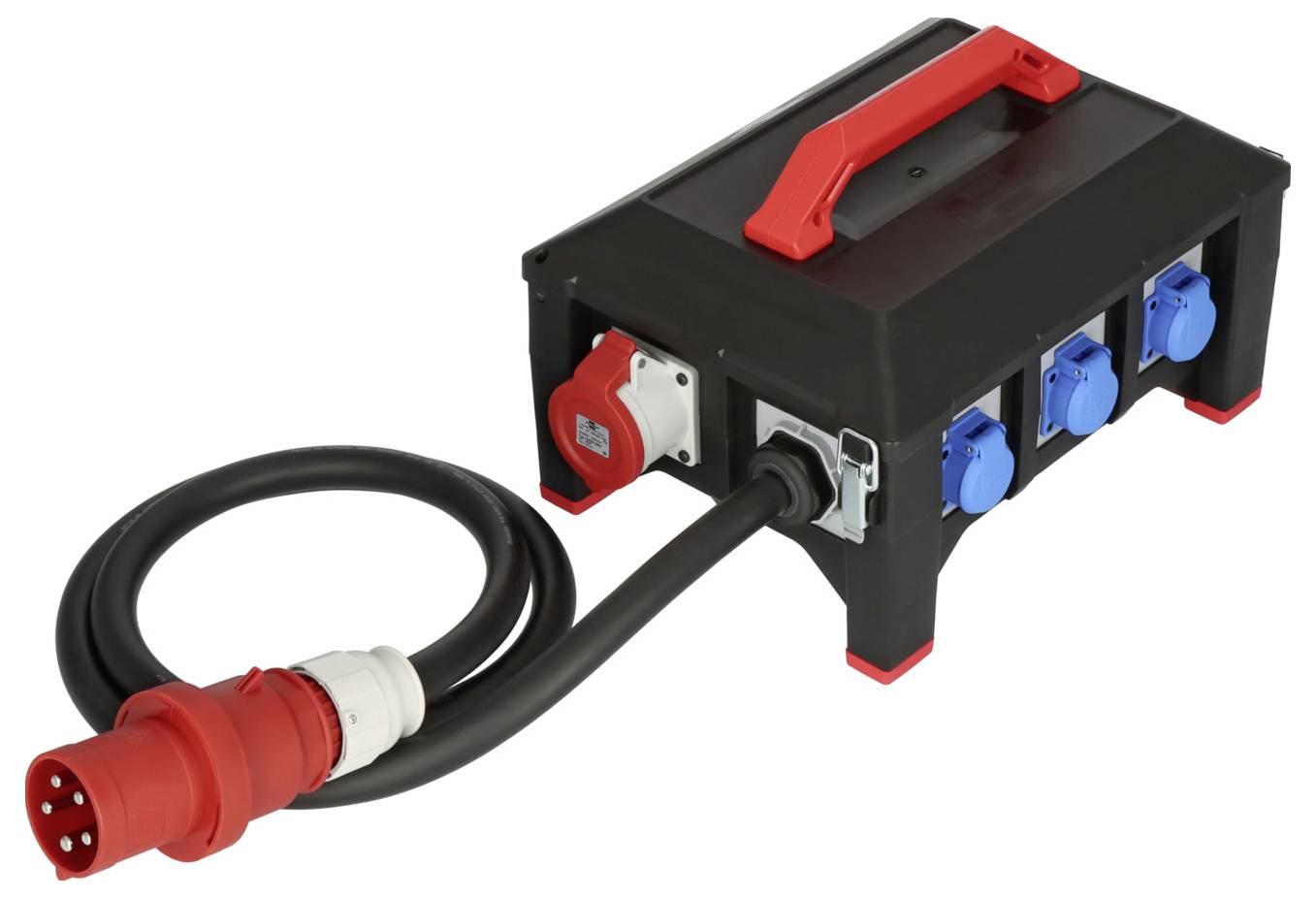

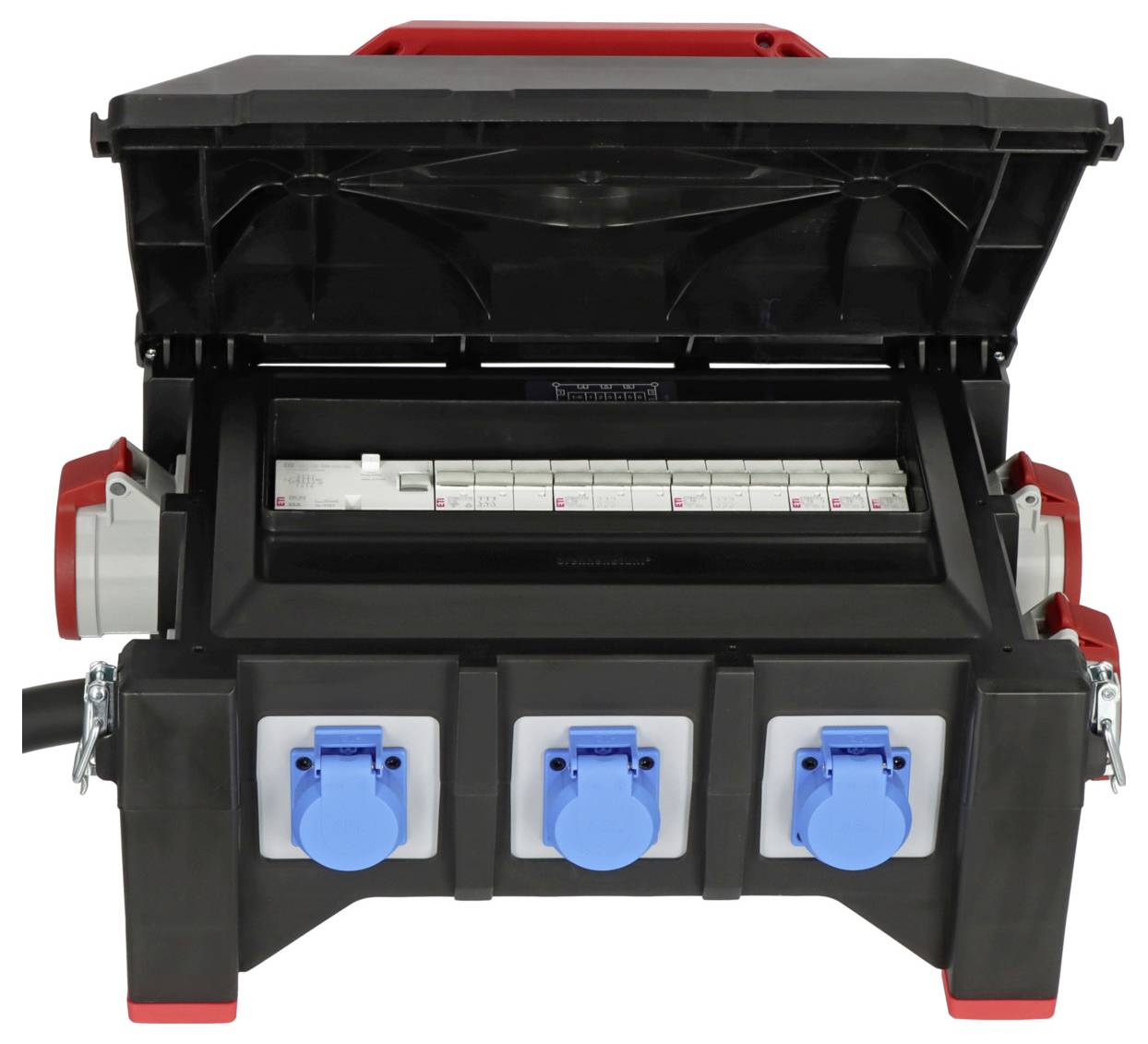

Répartiteur de courant en caoutchouc professionnel BSV 5-63A FI type B 2m H07RN-F 5G16,0 1xCEE32A+2x16A,6x230V
- Résiste à diverses huiles, graisses, essence et acides, aux rayons UV et à l'ozone
- Couvercle à fermeture automatique avec fermeture rapide et charnières robustes
- Puissance de raccordement de 11 à 44 kVA
- Fonctionnement de plusieurs consommateurs sur un point de connexion courant triphasé/courant de démarrage avec systèmes enfichables conformément à la norme IEC 60309
Caractéristiques techniques
- Type de produit
Répartiteur de chantier
- Nombre de prises CEE
3
- Connecteur A
mâle CEE 32 A 5 pôles
- Connecteur B
prise CEE 16 A 5 pôles
mâle CEE 32 A 5 pôles
Prise de courant + contact de protection
- Nombre de prises à contact protégé
6
- Sorties
2 x CEE 16 A, 1 x CEE 32 A, 6 x prises de mise à la terre
- Tension d'entrée nominale
400 V
- Tension de sortie nominale
400 V
- Courant nominal d'entrée
63 A
IP44
- Longueur de câble
2 m
- Type de câble
H07RN-F 5G 16 mm²
- Niveau de protection
Disjoncteur 6
FI avec IFN 0,03 A (standard) 4 pôles
Commutateur LS
- Couleur
noir
rouge
- Poids
10.1 kg
- Dim.
(L x l x H) 580 x 310 x 300 mm
- Longueur
580 mm
- Largeur
310 mm
- Hauteur
300 mm
- Entrées (multiprise CEE)
Fiche CEE 63 A 5 pôles
- Sorties (multiprise CEE)
Prise CEE 16 A 5 pôles
Prise CEE 32 A 5 pôles
Prise à contact de protection
- Contenu
1 pc(s)
- Disposition du clavier
allemand, QWERTZ
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3308306 Brennenstuhl Répartiteur de chantier BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3308306 Brennenstuhl Répartiteur de chantier BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Conseils d'utilisation et de sécurité 3308306 Brennenstuhl Répartiteur de chantier BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Description

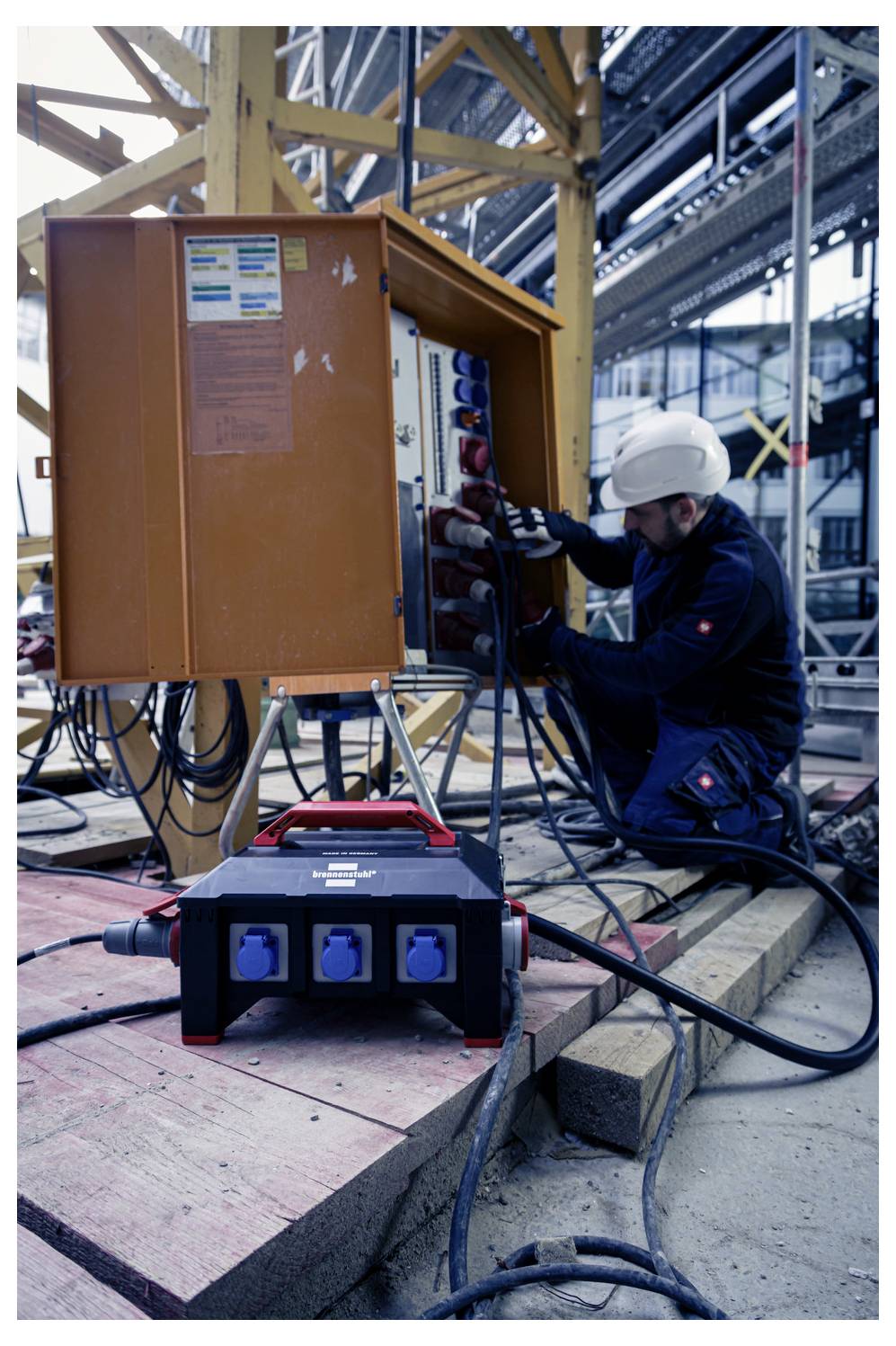

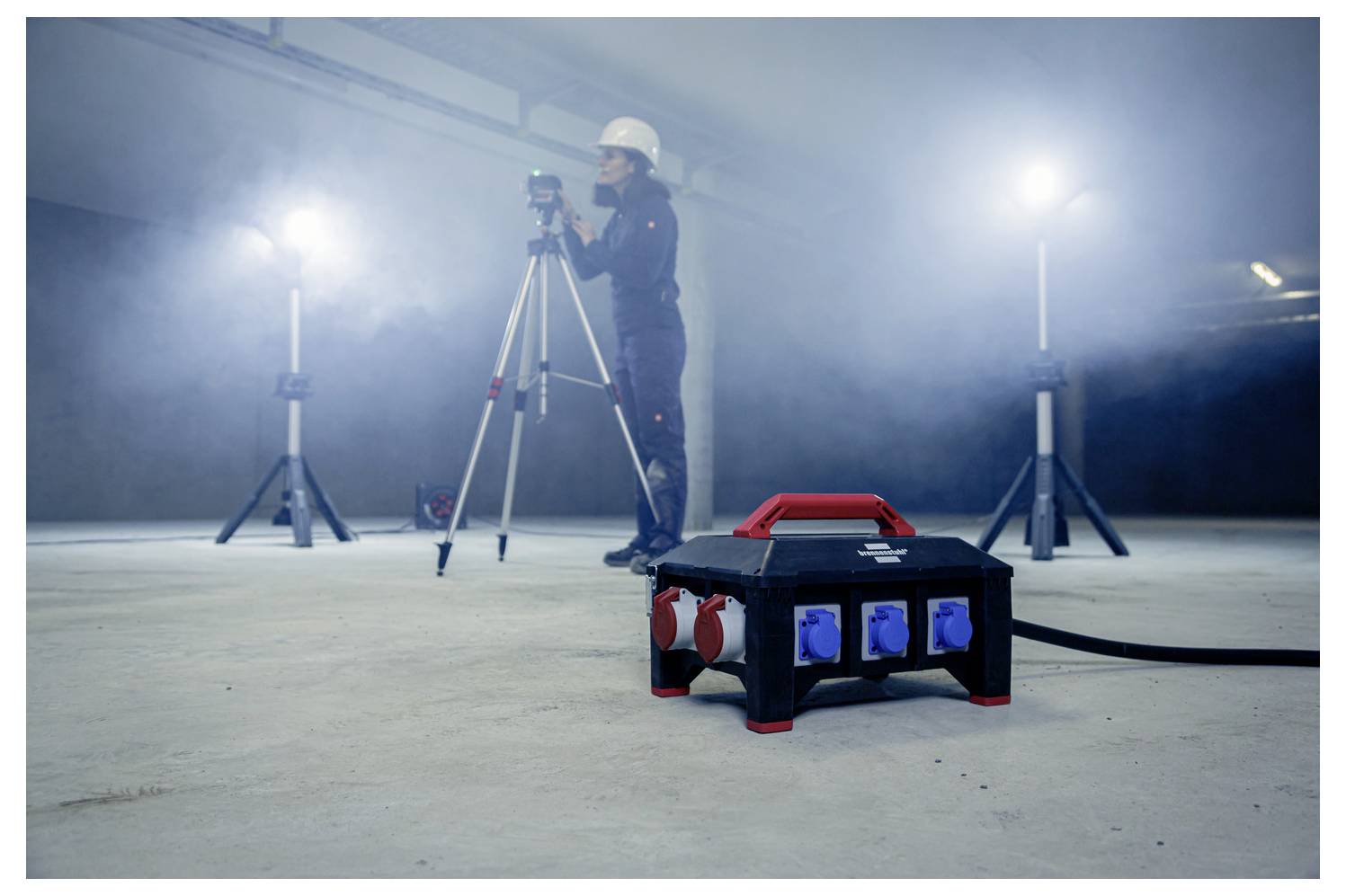

Le répartiteur de courant en caoutchouc de Brennenstuhl avec câble RN de 2 m est Ideal pour une alimentation sûre sur les chantiers de construction. La connexion de chaque prise de mise à la terre 230V à un commutateur LS garantit une sécurité de fonctionnement maximale.
Pour une utilisation sur chantier selon DGUV 203-006 (ancien BGI 608) et l'utilisation en plein air
Matériel de la catégorie 2 (K2 DGUV 203-005) : à utiliser pour un fonctionnement difficile avec des agents mécaniques, physiques et chimiques élevés
Ce texte a été traduit par une machine.
Pour une utilisation sur chantier selon DGUV 203-006 (ancien BGI 608) et l'utilisation en plein air
Matériel de la catégorie 2 (K2 DGUV 203-005) : à utiliser pour un fonctionnement difficile avec des agents mécaniques, physiques et chimiques élevés
Ce texte a été traduit par une machine.
Modèle
- Pour une utilisation sur chantier selon DGUV 203-006 (ancien BGI 608) et l'utilisation en plein air
- Matériel de la catégorie 2 (K2 DGUV 203-005) : à utiliser pour un fonctionnement difficile avec des agents mécaniques, physiques et chimiques élevés
- Fonctionnement de plusieurs consommateurs sur un point de connexion courant triphasé/courant de démarrage avec systèmes enfichables conformément à la norme IEC 60309
- Admissible pour les membres de BG Bau
- Désignation du câble : H07RN-F 5G16,0
- Indice de protection : IP44
- Courant de mesure (FI) : 63 A.
- Nombre de pôles (FI) : 4
- Avec disjoncteur FI type B (sensible à tous les courants) 30 ma

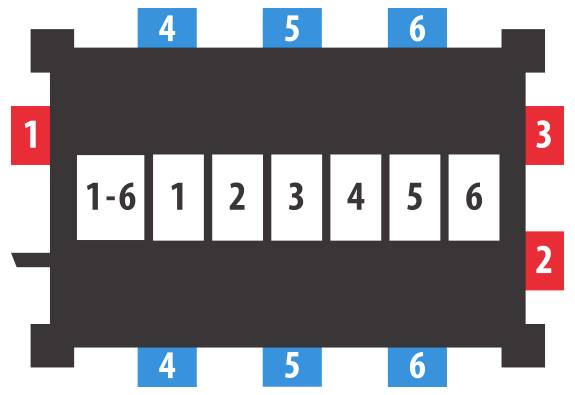

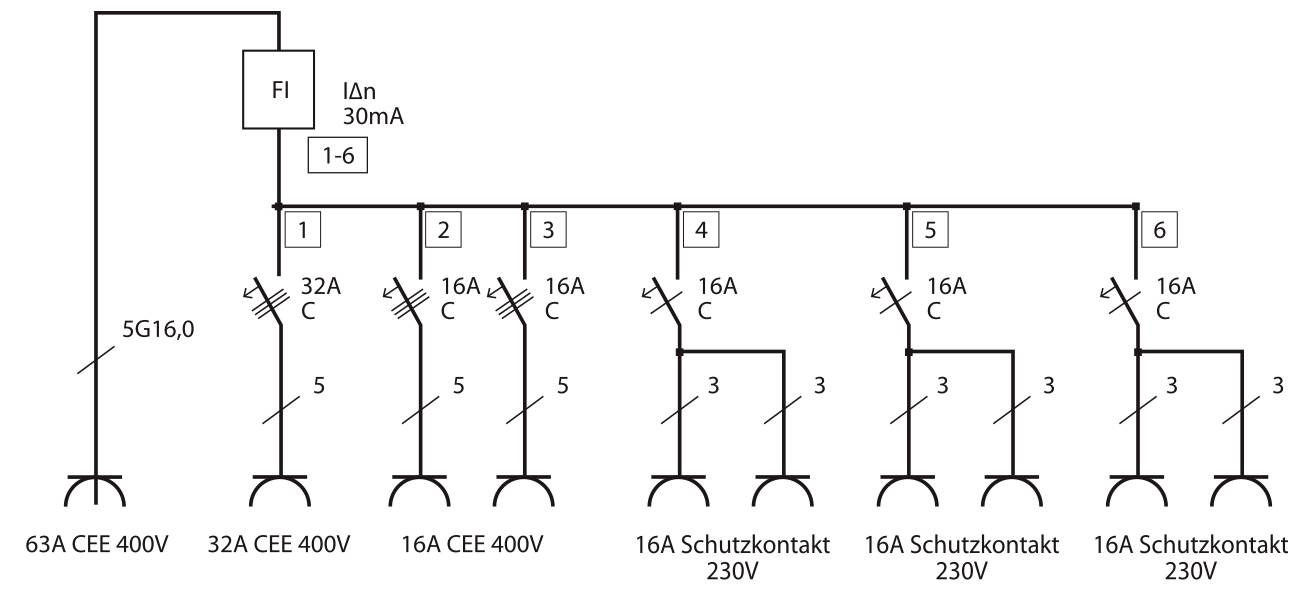

- Nombre de disjoncteurs : 6 (1x LS 400V/32A 3 pôles/-broches; 2x LS 400V/16A 3 pôles/-broches; 3x LS 230V/16A 1 pôle/-broches)
- Système enfichable mâle : CEE 63A 3P+N+PE (5p) 400 V.
- Prise CEE - 16 A : CEE 2x 16 A 3P+N+PE (5p) 400 V.
- Prise CEE - 32 A : CEE 1x 32 A 3P+N+PE (5p) 400 V.

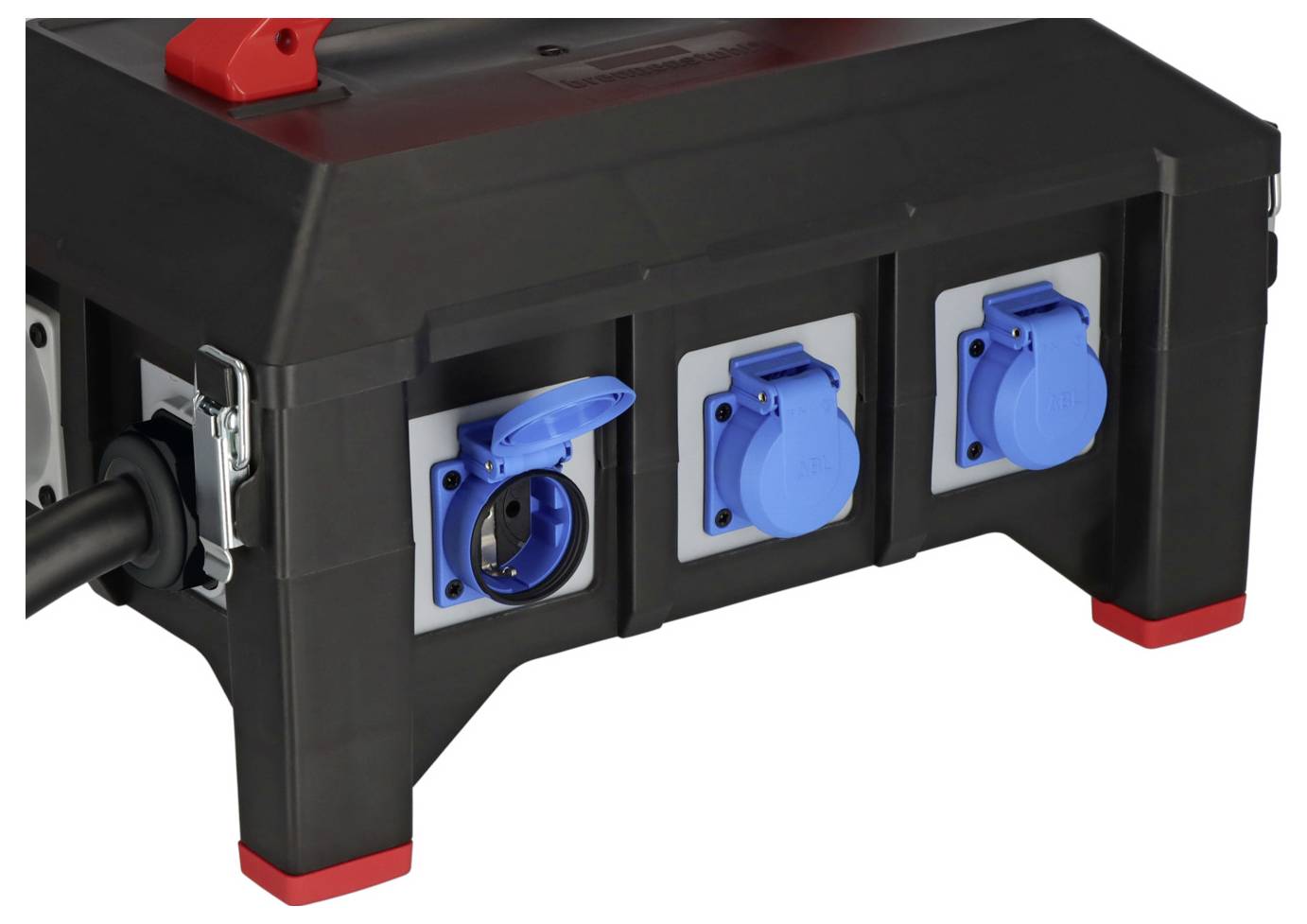

- Prises de courant de protection : 6
Contenu de la livraison

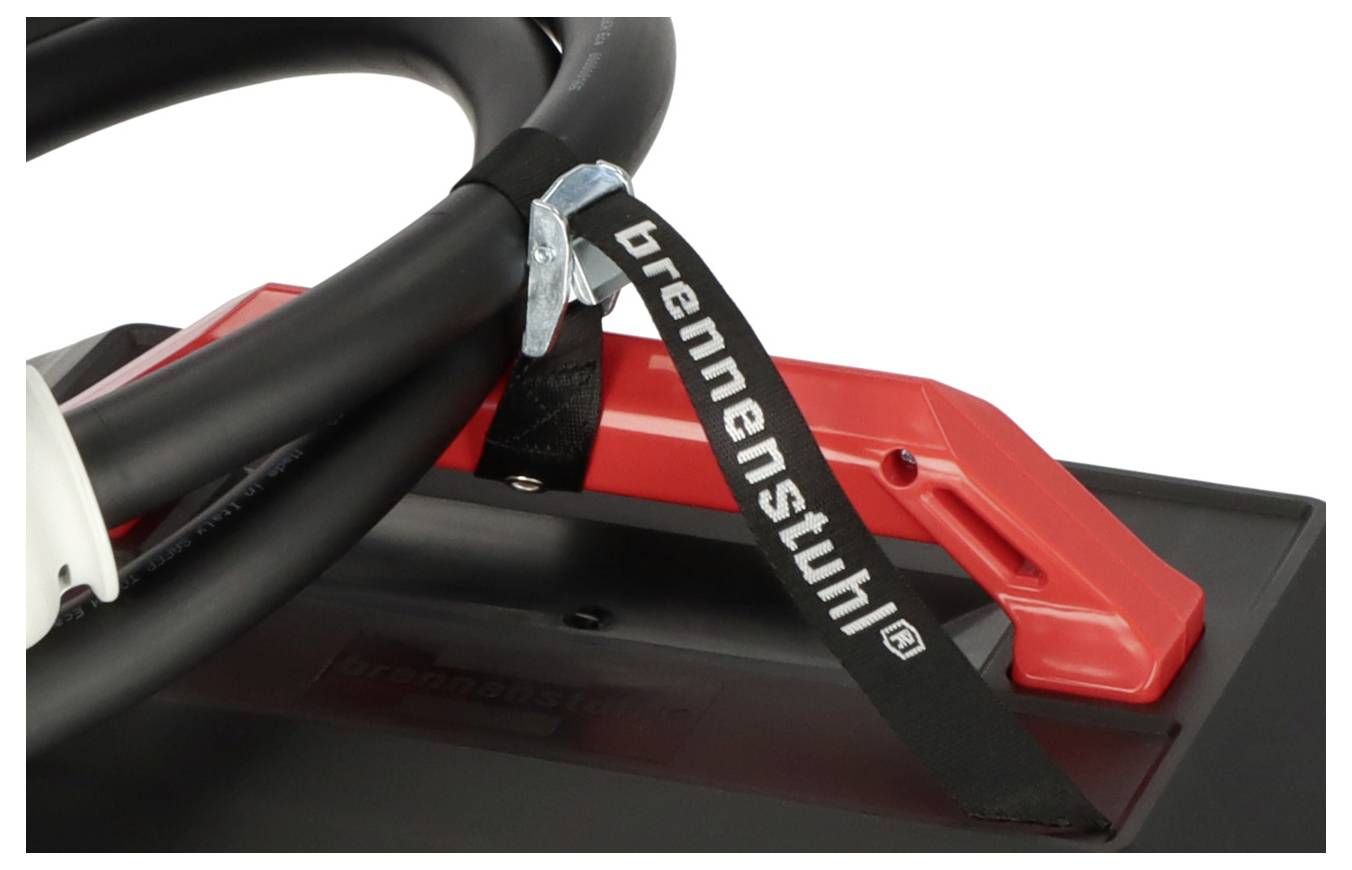

- Répartiteur de courant de construction en caoutchouc professionnel BSV 5-63A FI type B, sangle fixe
