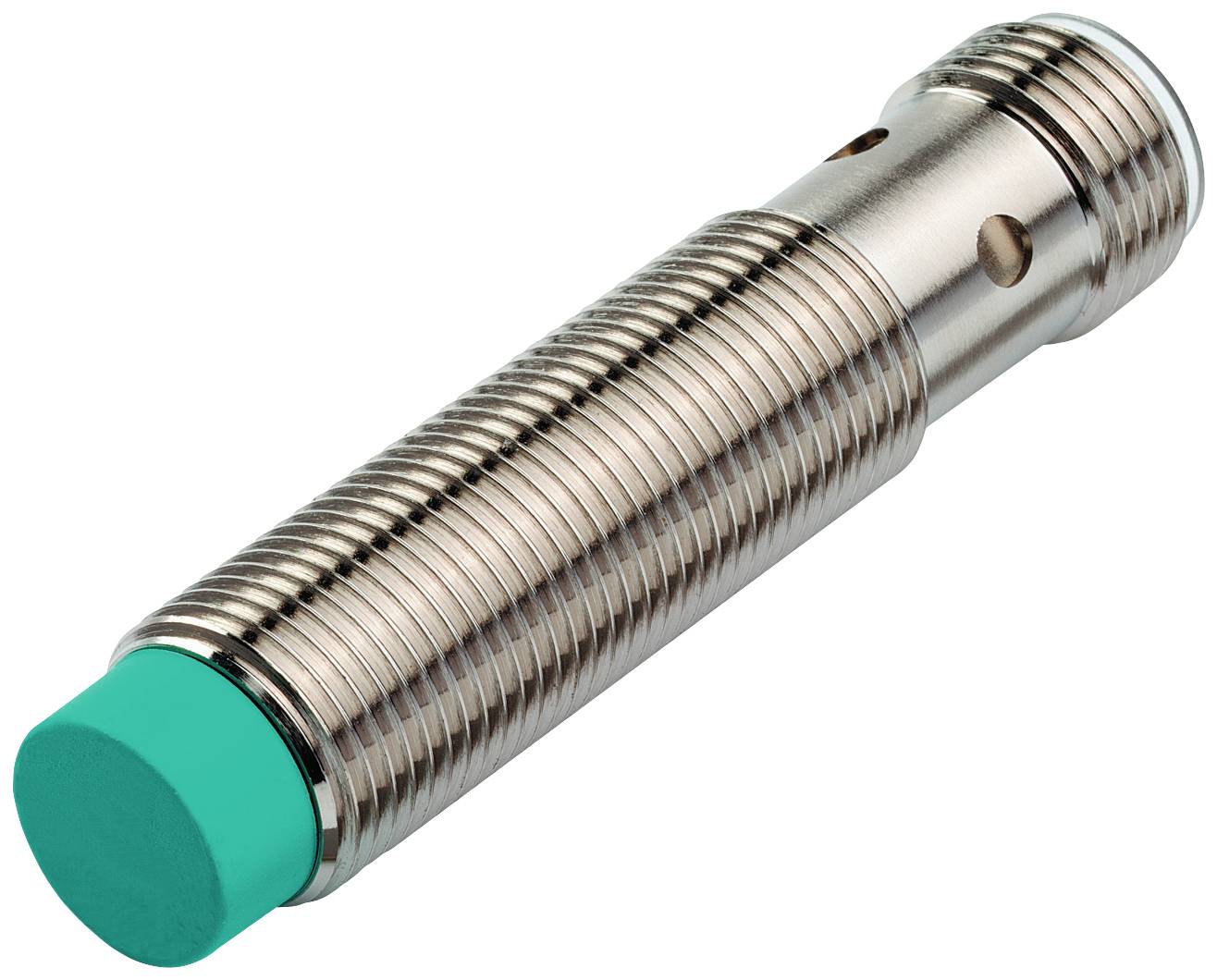

Pepperl+Fuchs Capteur inductif NBN8-12GM50-E3-V1-M1 293454-0059 M12 non affleurant PNP
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Tension de fonctionnement max.
30 V
Type de contact
1 NF (R)
Distance de commutation (max.)
8 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 81.36 / pièce(s))
CHF 81.36
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur
- Type
NBN8-12GM50-E3-V1-M1
- Tension de fonctionnement min.
7 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
7 - 30 V
- Type de contact
1 NF (R)
- Distance de commutation (max.)
8 mm
- Sorties
PNP
- Matériau du boîtier
laiton
- Modèle
inductif
- Propriété du matériau
nickelé
- Type de montage
non affleurant
- Taille
M12
- Branchement
fiche mâle M12, 3 pôles
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
85 °C
IP68
IP69K
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- Fréquence de commutation
1200 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2628030 Pepperl+Fuchs Capteur inductif NBN8-12GM50-E3-V1-M1 293454-0059 M12 non affleurant PNP
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628030 Pepperl+Fuchs Capteur inductif NBN8-12GM50-E3-V1-M1 293454-0059 M12 non affleurant PNP
Description
Distance de commutation : 8 mm, montage : non encastré, fonction de commutation : NF, type de sortie : PNP, tension de fonctionnement : 7... 30 V, courant de fonctionnement : 0... 200 mA
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesFonction de commutation : contact NCType de sortie : PNPIntervalle de commutation: 8 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 6,48 mm.Elément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 24 mm x 24 mm x 1 mmFacteur de réduction rAl: 0,5Facteur de réduction rCu: 0,45Facteur de réduction rV2A (1.4301) : 0,7Facteur de réduction rMS: 0,5Type de sortie : 3 filsDonnées caractéristiquesTension de fonctionnement : 7... 30 VFréquence de commutation : 0... 1200 HzHystérésis : type. 5%Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2 V.Courant de fonctionnement : 0... 200 mACourant résiduel : 0... 0,5 ma type. 4 μA à 25 °C.Courant à vide : ≤ 10 maTemps de veille : ≤ 100 ms.Affichage de l'état de commutation : LED multi-trous, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1484 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN 12895: 2015Homologations et certificatsHomologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Réception E1: 10R-04Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur M12 x 1, 3 pôlesMatériau du boîtier : laiton, nickeléFace : PBTIndice de protection : IP68 / IP69KPoids 18 gInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
