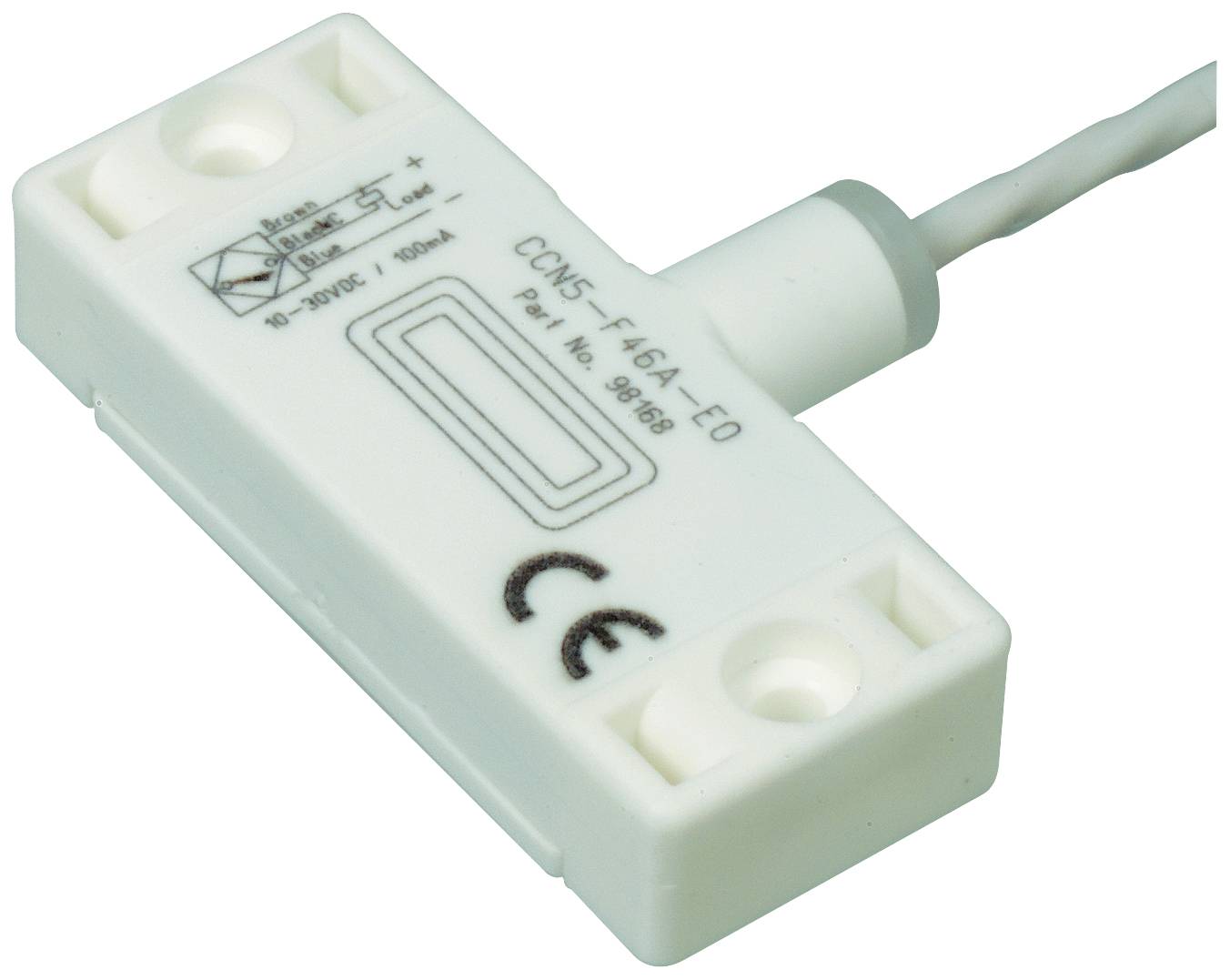

Pepperl+Fuchs Capteur capacitif CCN5-F46A-E0 098168 non affleurant NPN
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Tension de fonctionnement max.
30 V/DC
Type de contact
1 NO (T)
Distance de commutation (max.)
5 mm
Sorties
NPN
Fiche technique (PDF)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur
- Type
CCN5-F46A-E0
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Type de contact
1 NO (T)
- Distance de commutation (max.)
5 mm
- Sorties
NPN
- Matériau du boîtier
PVDF
- Modèle
capacitif
- Type de montage
non affleurant
- Branchement
câble
- Longueur de câble
2 m
- Température min.
-25 °C
- Température max.
70 °C
IP68
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2627907 Pepperl+Fuchs Capteur capacitif CCN5-F46A-E0 098168 non affleurant NPN
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627907 Pepperl+Fuchs Capteur capacitif CCN5-F46A-E0 098168 non affleurant NPN
Description
Distance de commutation : 5 mm, montage : non encastré, fonction de commutation : N/O (NO), type de sortie : NPN, tension de fonctionnement : 10... 30 V DC
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesFonction de commutation : N/O (NO)Type de sortie : NPNIntervalle de commutation: 5 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 3,5 mmType de sortie : 3 filsDonnées caractéristiquesConditions de montage B : 0 mm C : 10 mm F : 20 mm / 50 mmTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 10 HzHystérésis : 1... 10 types. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2 V.Courant de fonctionnement : 0... 100 mACourant de fonctionnement le plus faible : 0 maCourant résiduel : 0... 0,5 ma type. 0,01 ma Courant résiduel TU =40 °C Elément de commutation OFF: ≤ 100 μACourant à vide : ≤ 15 maTemps de veille : ≤ 50 ms.Affichage de l'état de commutation : LED, jauneConformité aux normes et aux directivesConformité aux normes Normes : en 60947-5-2:2007 | IEC 60947-5-2:2007Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CSA : cCSAus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : câble FEP, 2 mSection de câble : 0,14 mm2Matériau du boîtier : PVDFFace : PVDFIndice de protection : IP68Remarque : résistance à la traction du câble 20 N
