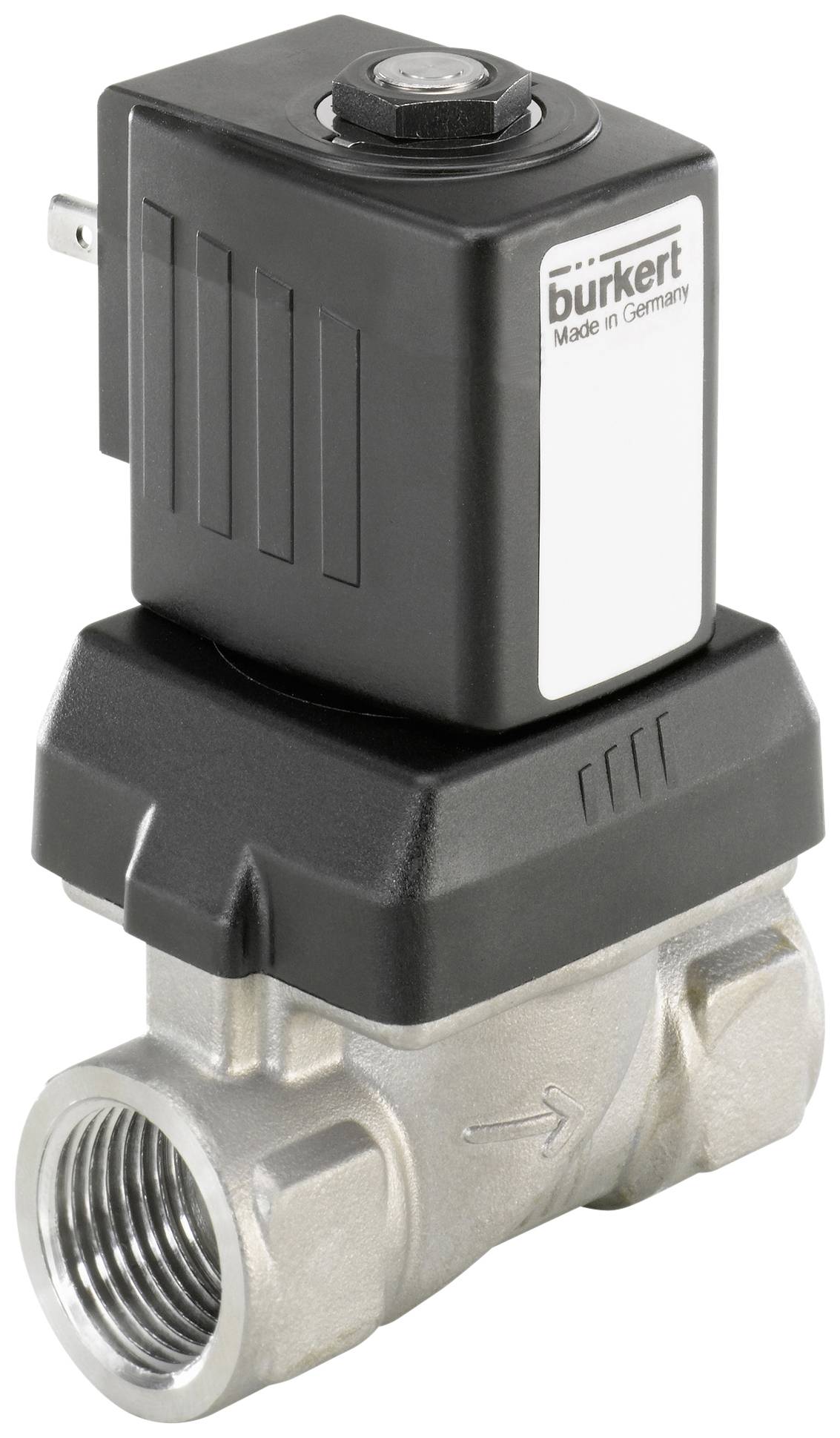

Bürkert Vanne à servocommande 222156 6213 EV 24 V/DC manchon G 1/2 Largeur nominale (détails) 13 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
30 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 225.67 / pièce(s))
CHF 225.67
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne à 2/2 voies pour liquides
- Vanne de commande pour eau du robinet
- Longueur de montage réduite
- Haut débit
- Anti-coup de bélier et faible bruit
Caractéristiques techniques
- Diamètre 13,0 mm
- Raccordement G 1/2"
- Valeur kv 3,6 m³/h
- Plage de pression 0 - 10 bar
- Tension 24 V/DC
- Température du fluide -10 à +80 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 10 (11) W (bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
24 V/DC
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1/2
- Plage de température des médias
-10 à +80 °C
- Référence fabricant
222156
- Pression de service (min.)
0.1 bar
- Matériau isolant
NBR
- Fonction
2/2 voies
- Poids
0.570 kg
- Température max. des médias
+80 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
liquides neutres
- Largeur nominale
13 mm
- Spécificités
manchon
- Largeur
44.5 mm
- Hauteur
95.9 mm
- Longueur
58 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Valeur Kv
60 l/min
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 626530 Bürkert Vanne à servocommande 222156 6213 EV 24 V/DC manchon G 1/2 Largeur nominale (détails) 13 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626530 Bürkert Vanne à servocommande 222156 6213 EV 24 V/DC manchon G 1/2 Largeur nominale (détails) 13 mm 1 pc(s)
Description
Electrovanne normalement fermée pour liquides neutres. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,1 bar est nécessaire.
Modèle
- Vanne à passage direct 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable 1.4408 (316)
- Pièces intérieures de la vanne : acier inoxydable et plastique (PPS)
- Matériau des joints : NBR
- Fluides : liquides neutres, eau, huile hydraulique, huile sans additifs
- Matériau de la bobine : polyamide (classe B)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
