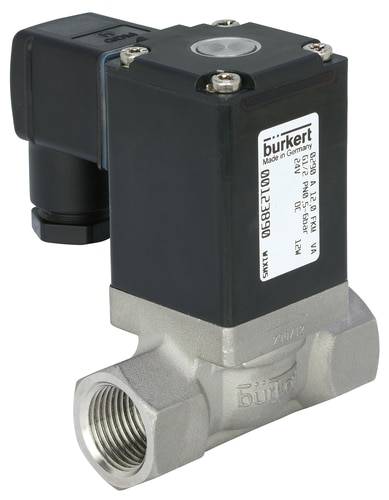

Bürkert Vanne à membrane 54044 290 110 V G 1 Largeur nominale (détails) 25 mm à commande forcée 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 906.52 / pièce(s))
CHF 906.52
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 2/2 voies
- Vanne à membrane à commande servo jusqu'à l'ouverture nominale DN50 ; membrane à couplage fixe s'ouvre sans pression différentielle ; système à bobine à vis sans vibration et à blocage ; réduction de puissance à économie d'énergie sur toutes les versions DC
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : vanne à membrane
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Liquide) : 16 bar
- Tension alternative : oui
- Puissance nominale : 16 W
- Type de bobine : vissé sur bloc
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Taille de bobine : 49 mm
- Temps de commutation ouvert : 100 ms - 250 ms.
- Temps de commutation fermé : 700 ms - 2 ms.
- Montage de la vanne : vanne complète
- Puissance d'enclenchement : 120 va
- Tension fréquence : 50 Hz
- Type de produit
Vanne à membrane
- Tension de fonctionnement
110 V
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 1
- Milieu d'utilisation
Liquide
- Plage de température des médias
-30 à +120 °C
- Référence fabricant
54044
- Modèle
Type de vide
- Pression de service (min.)
0 bar
- Matériau isolant
EPDM
- Poids
1727 kg
- Température max. des médias
+120 °C
- Température min. des médias
-30 °C
- Largeur nominale
25 mm
- Longueur
115 mm
- Valeur QNn
10.7 l/min
IP65
- Température ambiante max.
+55 °C
- Mode de fonctionnement
à commande forcée
- Valeur Kv
10
Documents & téléchargements
Fiche technique
Fiche technique 2350725 Bürkert Vanne à membrane 54044 290 110 V G 1 Largeur nominale (détails) 25 mm à commande forcée 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2350725 Bürkert Vanne à membrane 54044 290 110 V G 1 Largeur nominale (détails) 25 mm à commande forcée 1 pc(s)
Description
La valve 0290 est une valve à membrane contrôlée par servo de la série S.EV. La vanne s'ouvre sans pression différentielle. Le processus d'ouverture est soutenu par le couplage fixe de la membrane sur l'armature. La fonction « Soft-Kick » intégrée permet une ouverture sans matériaux. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier est complété par des variantes en acier inoxydable. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Pour réduire la consommation électrique, une électronique « Kick and Drop » est encapsulée dans la bobine pour toutes les variantes DC. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65, en combinaison avec un boîtier en acier inoxydable NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Avec prise d'appareil
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
