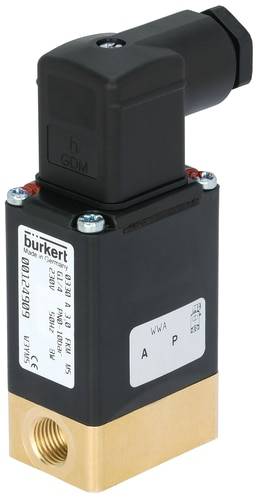

Bürkert Vanne à commande directe 25084 0330 24 V/DC manchon G 1/4 Largeur nominale (détails) 4 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 168.32 / pièce(s))
CHF 168.32
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne à armature battante 2/2 voies avec membrane de séparation
- Vanne avec séparation de fluide
- Avec commande manuelle blocable
- Fonctionne sans problème avec les fluides légèrement sales
- Pour les milieux liquides et gazeux
- Longue durée de vie même lors d'une utilisation à sec
Caractéristiques techniques
- Raccordement G 1/4"
- Diamètre 4,0 mm
- Valeur kv 0,17 m³/h
- Plage de pression 0 - 5 bar
- Tension 24 V/DC
- Température du fluide 0 à +80 °C
- Température ambiante max. +55 °C
- Viscosité max. 37 mm²/s
- Temps d'ouverture 10 - 20 s
- Temps de fermeture 10 - 20 s
- Consommation électrique 8 W/11 W (bobine chaude/froide)
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
24 V/DC
- Pression de service (max.)
5 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1/4
- Plage de température des médias
0 à +80 °C
- Référence fabricant
25084
- Pression de service (min.)
0 bar
- Matériau isolant
NBR
- Fonction
2/2 voies
- Poids
0.470 kg
- Température max. des médias
+80 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
milieux légèrement sales
- Largeur nominale
4 mm
- Largeur
34 mm
- Longueur
46 mm
- Valeur QNn
180 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Valeur Kv
2.83 l/min
Documents & téléchargements
Fiche technique
Fiche technique 623761 Bürkert Vanne à commande directe 25084 0330 24 V/DC manchon G 1/4 Largeur nominale (détails) 4 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 623761 Bürkert Vanne à commande directe 25084 0330 24 V/DC manchon G 1/4 Largeur nominale (détails) 4 mm 1 pc(s)
Description
Electrovanne à action directe avec technologie unique d'armature battante Bürkert. Système magnétique et fluide séparés par une membrane de séparation. La vanne est très robuste, commute rapidement et possède une longue durée de vie, même lors d'une utilisation à sec.
Modèle
- Electrovanne à action directe avec séparation du fluide
- Normalement fermée
- Matériau du corps : laiton
- Matériau des joints : NBR
- Matériau de la bobine : époxy
- Classe d'isolation thermique de la bobine H
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Avec prise type 2508, forme A, code art. Bürkert 8376.
