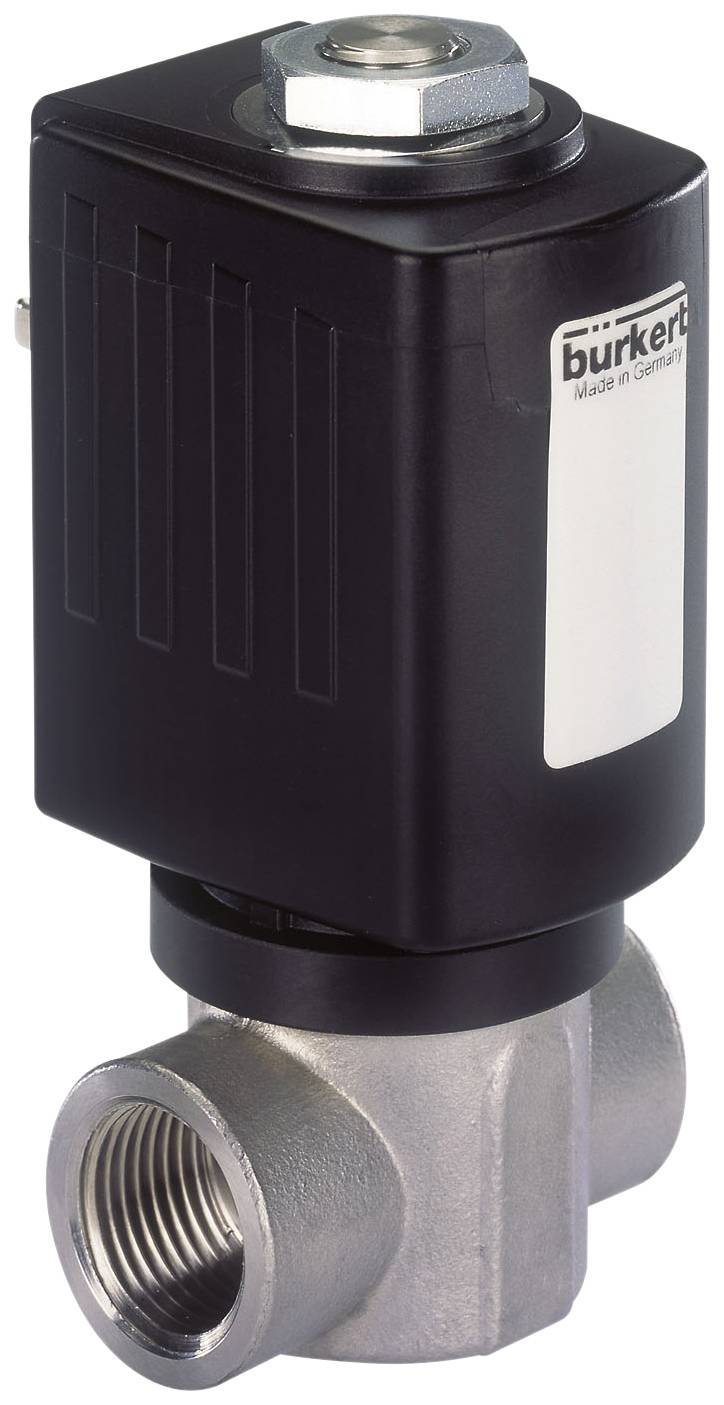

Bürkert Vanne à commande directe 178281 6027 Kompakt 230 V/AC manchon G 1/2 Largeur nominale (détails) 8 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 201.62 / pièce(s))
CHF 201.62
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne compacte 2/2 voies
- Forme compacte
- Action directe
- Joint FKM comme standard
- Bobine pouvant être tournée dans n'importe laquelle des quatre positions à 90°
- Adapté pour le vide technique
Caractéristiques techniques
- Diamètre 8,0 mm
- Raccordement G 1/2"
- Valeur kv 1,6 m³/h
- Plage de pression 0 - 3 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +140 °C
- Température ambiante -10 à +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 10 - 20 s
- Temps de fermeture 20 - 30 s
- Consommation électrique 105 VA (appel), 37 VA (maintien, bobine chaude) 16 W
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
3 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1/2
- Plage de température des médias
-10 à +140 °C
- Référence fabricant
178281
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Fonction
2/2 voies
- Poids
0.801 kg
- Température max. des médias
+140 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
8 mm
- Spécificités
manchon
- Longueur
55 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Valeur Kv
26.67 l/min
Documents & téléchargements
Fiche technique
Fiche technique 625429 Bürkert Vanne à commande directe 178281 6027 Kompakt 230 V/AC manchon G 1/2 Largeur nominale (détails) 8 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625429 Bürkert Vanne à commande directe 178281 6027 Kompakt 230 V/AC manchon G 1/2 Largeur nominale (détails) 8 mm 1 pc(s)
Description
L'électrovanne à action directe est utilisée pour l'arrêt, le dosage, le remplissage et la ventilation. Système magnétique enfichable à conception modulaire. Rotation possible de la bobine sur 360°.
Modèle
- Electrovanne compacte 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable 1.4404 (316L)
- Matériau des joints : FKM
- Fluides : vide, liquides et gaz neutres (par ex. air comprimé, eau, huile hydraulique)
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
