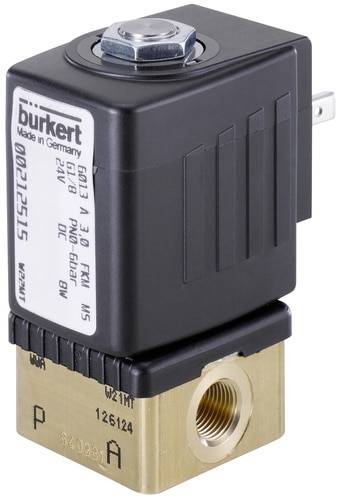

Bürkert Vanne à commande directe 125307 6013 24 V/AC manchon G 1/4 Largeur nominale (détails) 4 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
20 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 88.76 / pièce(s))
CHF 88.76
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Mini-électrovanne 2/2 voies, action directe
- Construction compacte
- Action directe
- Joint FKM comme standard
- Bobine pouvant être tournée dans n'importe laquelle des quatre positions à 90°
- A commutation rapide
- Adapté pour le vide technique
Caractéristiques techniques
- Diamètre 4,0 mm
- Raccordement G 1/4"
- Valeur kv 0,30 m³/h
- Plage de pression 0 - 4 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +100 °C
- Température ambiante max. +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 20 ms
- Temps de fermeture 30 ms
- Consommation électrique 8 W, 24 VA (appel), 17 VA (maintien)
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
24 V/AC
- Pression de service (max.)
4 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1/4
- Plage de température des médias
-10 à +100 °C
- Référence fabricant
125307
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Fonction
2/2 voies
- Poids
0.428 kg
- Température max. des médias
+100 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
4 mm
- Spécificités
manchon
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Valeur Kv
5 l/min
Documents & téléchargements
Fiche technique
Fiche technique 624952 Bürkert Vanne à commande directe 125307 6013 24 V/AC manchon G 1/4 Largeur nominale (détails) 4 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624952 Bürkert Vanne à commande directe 125307 6013 24 V/AC manchon G 1/4 Largeur nominale (détails) 4 mm 1 pc(s)
Description
La petite électrovanne est utilisée pour le blocage, le dosage, le remplissage et la ventilation.
Modèle
- Mini-électrovanne 2/2 voies
- Normalement fermée
- Matériau du corps : laiton
- Matériau des joints : FKM
- Fluides : liquides et gaz neutres (par ex. air comprimé, eau, huile hydraulique, vide technique)
- Matériau de la bobine : polyamide (classe B)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : électrovanne individuelle 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
