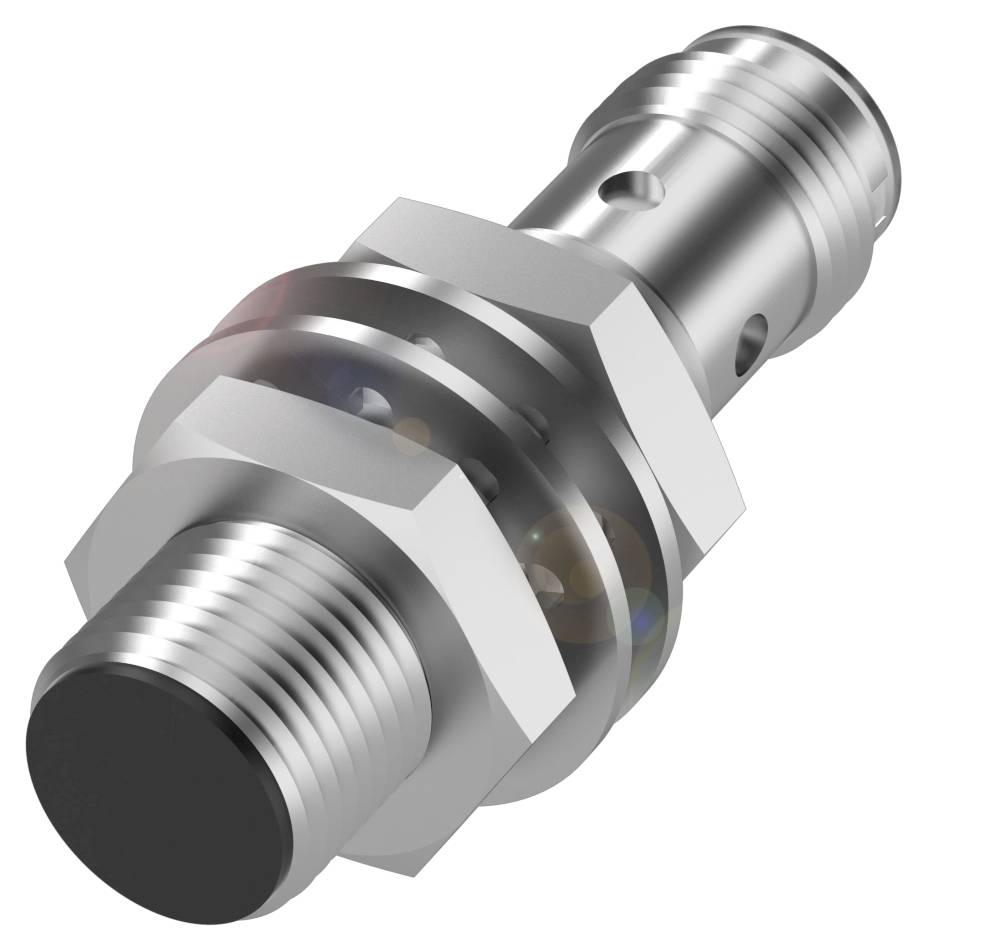

BALLUFF Détecteur de proximité inductif BES M12ME-POC40B-S04G-003 BES00EC M12 affleurant PNP, ouverture (Ø x H) 12 mm x
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Détecteur de proximité
Tension de fonctionnement max.
30 V/DC
Sorties
PNP, ouverture
Distance de commutation (max.)
4 mm
Fiche technique (PDF)
Nombre
Total (CHF 46.21 / pièce(s))
CHF 46.21
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES00EC version cylindrique
- Dimensions : Ø 12 x 45 mm
- Forme : M12x1
- Montage affleuré
- Portée : 4 mm
- Sortie de commutation : PNP NF (NC)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 45 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée : 4 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 2500 Hz
- Indice de protection : IP68
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 45 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt : 21 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant à vide IO max., atténué : 2 ma
- Courant à vide IO max., non amortie : 5 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 2500 Hz
- Classe de protection : II
- Chute de tension statique max. : 1,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa: 3.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 4 mm
- Distance de commutation réelle Sr : 4 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 640 A.
- Surface active, matériau : PBT
- Matériau du boîtier caractéristiques mécaniques : laiton, revêtement sans nickel
- Couple de serrage : 10 Nm
- Taille M12x1
- Longueur de fixation : 29,50 mm
- Montage : encastrable
- Sortie de commutation : PNP NF (NC)
- Désignation de la distance de commutation : ■■
- Marque : global
- Type d'emballage
Piece
- Type de produit
Détecteur de proximité
- Type
BES M12ME-POC40B-S04G-003
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Sorties
PNP, ouverture
- Distance de commutation (max.)
4 mm
- Fréquence de commutation
2500 Hz
- Modèle
inductif
- Branchement
M12, 4 pôles
- Type de montage
affleurant
- Taille
M12
- Matériau du boîtier
laiton
PBT
- Type de contact
1 PNP
IP68
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
45 mm
- Hauteur
45 m
- Diamètre
12 mm
- Dim.
(Ø x H) 12 mm x 45 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417371 BALLUFF Détecteur de proximité inductif BES M12ME-POC40B-S04G-003 BES00EC M12 affleurant PNP, ouverture (Ø x H) 12 mm x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417371 BALLUFF Détecteur de proximité inductif BES M12ME-POC40B-S04G-003 BES00EC M12 affleurant PNP, ouverture (Ø x H) 12 mm x
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=Ø 12 x 45 mm, format=M12x1, montage=encastré, portée=4 mm, sortie de commutation=PNP NF (NC), fréquence de commutation = 2500 Hz, matériau du boîtier = laiton, protection de surface = revêtement sans nickel, surface active, matériau = PBT, connecteur=connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP68, homologation/conformité=CEculusWEEE
