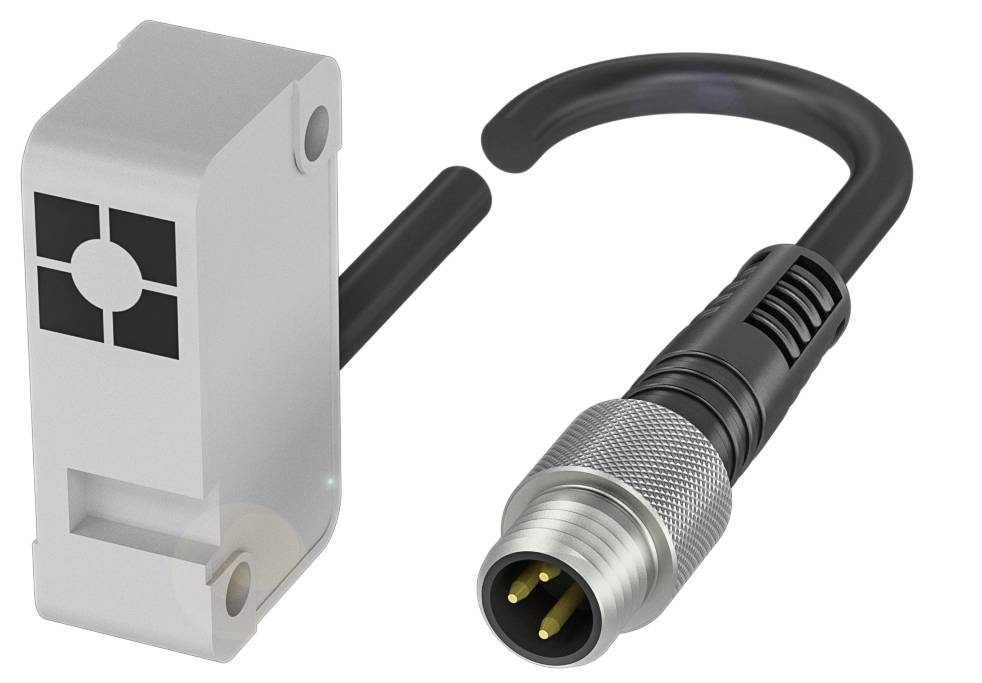

BALLUFF Détecteur de proximité inductif BES 517-399-NO-C-S49-00,2 BES01NM affleurant NPN, fermé (L x l x H) 30 x 10.5 x
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur de proximité
Tension de fonctionnement max.
30 V/DC
Sorties
NPN, fermé
Distance de commutation (max.)
2 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 68.41 / pièce(s))
CHF 74.23
-8 %
CHF 68.41
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif BES01NM Balluff
- Dimensions : 30 x 10,5 x 16.5 mm
- Format : 30x10.5x16.5
- Montage affleuré
- Portée 2 mm
- Sortie de commutation : NPN N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : 30 x 10,5 x 16.5 mm
- Surface active, matériau : PBT, GF20
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,20 m, PUR
- Format : 30x10.5x16.5
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : PBT, GF20
- Portée 2 mm
- Sortie de commutation : NPN N/O (NO)
- Fréquence de commutation : 2500 Hz
- Indice de protection : IP65
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : 30 x 10,5 x 16.5 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 50 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide E/S max., sans atténuation : 3 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 2500 Hz
- Chute de tension statique max. : 2 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.6 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 2 mm
- Distance de commutation réelle Sr : 2 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 585 A.
- Surface active, matériau : PBT, GF20
- Dimensions : 30x10,5x16.5
- Montage : encastrable
- Sortie de commutation : NPN N/O (NO)
- Type de raccordement : câble avec connecteur, 0,20 m, PUR
- Diamètre du câble D : 3,70 mm
- Longueur de câble L : 0,2 m
- Matériau du boîtier : PBT, GF20
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP65
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Type de produit
Détecteur de proximité
- Type
BES 517-399-NO-C-S49-00,2
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Sorties
NPN, fermé
- Longueur de câble
0.20 m
- Distance de commutation (max.)
2 mm
- Fréquence de commutation
2500 Hz
- Modèle
inductif
- Branchement
câble avec connecteur M8 3 pins
- Type de montage
affleurant
- Matériau du boîtier
PBT
GF20
IP65
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
30 mm
- Largeur
10.5 mm
- Hauteur
16.5 mm
- Dim.
(L x l x H) 30 x 10.5 x 16.5 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417024 BALLUFF Détecteur de proximité inductif BES 517-399-NO-C-S49-00,2 BES01NM affleurant NPN, fermé (L x l x H) 30 x 10.5 x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417024 BALLUFF Détecteur de proximité inductif BES 517-399-NO-C-S49-00,2 BES01NM affleurant NPN, fermé (L x l x H) 30 x 10.5 x
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=30 x 10,5 x 16.5 mm, format=rectangulaire, montage=encastré, portée=2 mm, sortie de commutation=NPN N/O (NO), fréquence de commutation = 2500 Hz, matériau du boîtier = PBT, GF20, surface active, matériau = PBT, GF20, connecteur=câble avec connecteur, connecteur M8 x 1, 3 pôles, 0,20 m, PUR, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP65, homologation/conformité=CEEACULusWEEE
