BALLUFF Détecteur capacitif capacitif BCS012T BCS012T affleurant PNP (L x l x H) 8.00 x 34.00 x 16.00 mm Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 114.66 / pièce(s))
CHF 114.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

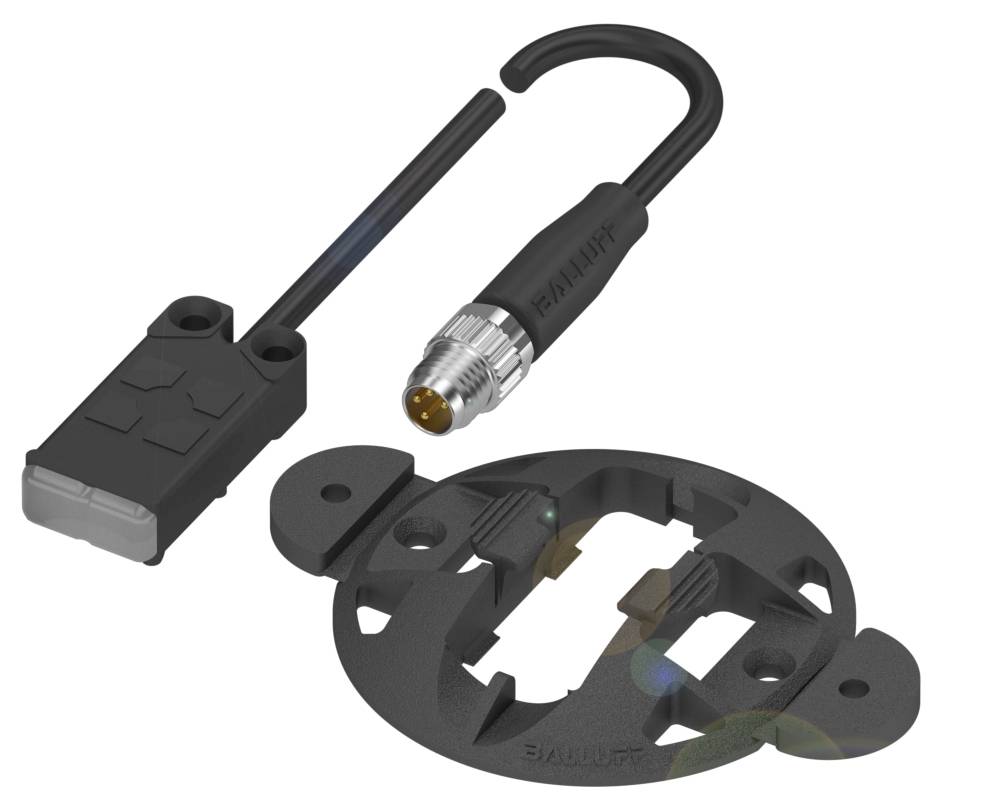

Balluff BCS012T modèle cubique avec distance de commutation réglable
- Connexion : câble avec connecteur, 4 pôles, 0,30 m, PUR
- Dimensions : 34 x 16 x 8 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Série : R08
Caractéristiques techniques
- Caractéristiques principales :dimensions : 34 x 16 x 8 mm
- Surface active, matériau : PP
- Connexion : câble avec connecteur, 4 pôles, 0,30 m, PUR
- Série : R08
- Tension de fonctionnement Ub : 12...30 VDC
- Montage : encastrable
- Matière du boîtier: PP
- Portée : 1...8 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 50 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation pouvant être prise en compte
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Contenu de la livraison : support|notice de montage
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 50 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. 200 ms.
- Tension de fonctionnement Ub : 12...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,33 μF
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 50 Hz
- Connexion : 4 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation réelle Sr : 8 mm
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 98 A.
- Surface active, matériau : PP
- Diamètre du câble D : 3,40 mm
- Longueur de câble L : 0.3 m
- Matière du boîtier: PP
- Matériau de gaine : PUR
- Nombre de conducteurs : 4
- Section du conducteur : 0.14 mm²
- Nombre de broches : 4
- Possibilité de réglage : teachable
- Marque : global
- Série : R08
- Courant à vide IO max. Pour Ue : 12,5 ma
- Sensibilité : distance de commutation pouvant être prise en compte
- Plage de mesure : 1...8 mm
- Matériau du couvercle : PP
- Chute de tension statique max. Connexion électrique : 1,5 V.
- Type d'emballage
Single
- Type de produit
Détecteur capacitif
- Type
BCS012T
- Tension de fonctionnement min.
12.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
12.0 - 30.0 V
- Type de contact
1 PNP
- Sorties
PNP
- Matériau du boîtier
PP
- Modèle
capacitif
- Type de montage
affleurant
- Branchement
fiche mâle
- Longueur de câble
0.30 m
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
8.00 mm
- Largeur
34.00 mm
- Hauteur
16.00 mm
- Dim.
(L x l x H) 8.00 x 34.00 x 16.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Materiau de la gaine
PUR
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
50 Hz
- Courant de service
50 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416791 BALLUFF Détecteur capacitif capacitif BCS012T BCS012T affleurant PNP (L x l x H) 8.00 x 34.00 x 16.00 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416791 BALLUFF Détecteur capacitif capacitif BCS012T BCS012T affleurant PNP (L x l x H) 8.00 x 34.00 x 16.00 mm Single
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=34 x 16 x 8 mm, série=R08, montage=encastré, raccordement=câble avec connecteur, 0,30 m, PUR, sortie de commutation = PNP NO (NO), fréquence de commutation = 50 Hz, portée = 1...8 mm, sensibilité = distance de commutation pouvant être mesurée, matériau du boîtier=PP, surface active, matériau=PP, température ambiante=-25...70 °C, tension de fonctionnement Ub=12...30 VDC, homologation/conformité=culusceCEE, indice de protection=IP67
