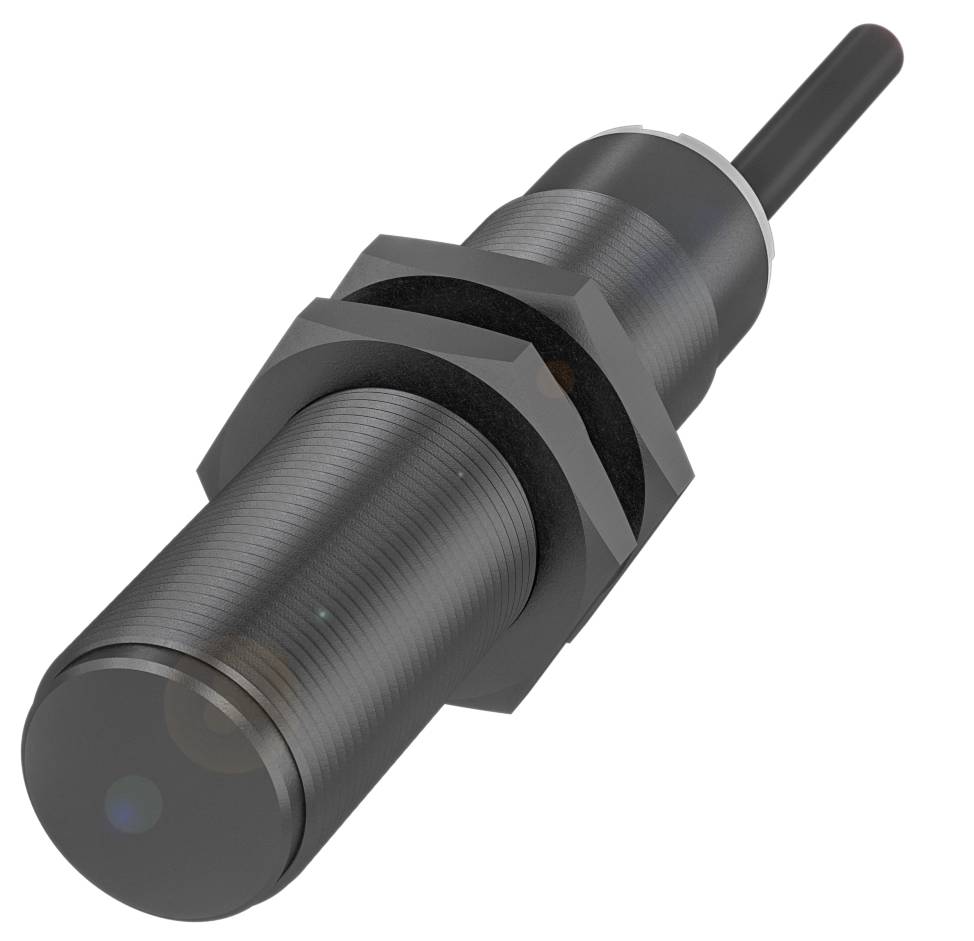

BALLUFF Détecteur capacitif capacitif BCS00M1 BCS00M1 M18 x 1 affleurant PNP (Ø x H) 18 mm x 75 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Sorties
PNP
Modèle
capacitif
Fiche technique (PDF)
Nombre
Total (CHF 86.91 / pièce(s))
CHF 86.91
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BCS00M1 avec filetage M18
- Raccordement : câble, 2.00 m, PUR
- Dimensions : Ø 18 x 75 mm
- Montage : encastrable
- Série M18
- Filetage (A) : M18x1
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 75 mm
- Surface active, matériau : PBT
- Raccordement : câble, 2.00 m, PUR
- Série M18
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : PBT
- Filetage (A) : M18x1
- Portée : 1...8 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 18 x 75 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Classe de protection : II
- Chute de tension statique max. : 1,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 8 mm
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 2.0%
- MTTF (40 °C) : 343 A.
- Surface active, matériau : PBT
- Couple de serrage : 2 Nm
- Taille M18x1
- Montage : encastrable
- Sortie de commutation : PNP NF (NC)
- Diamètre de câble D : 4,60 mm
- Longueur de câble L : 2 m
- Matériau du boîtier : PBT
- Matériau de gaine : PUR
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Nombre de conducteurs : 3
- Section du conducteur : 0.34 mm²
- Marque : global
- Série M18
- Courant à vide IO max. Pour Ue : 20 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 1...8 mm
- Matériau du couvercle : PA
- Filetage (A) : M18x1
- Type de produit
Détecteur capacitif
- Type
BCS00M1
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 PNP
- Sorties
PNP
- Matériau du boîtier
PBT
- Modèle
capacitif
- Type de montage
affleurant
- Taille
M18 x 1
- Branchement
M18
- Longueur de câble
2.00 m
- Température min.
-25 °C
- Température max.
85 °C
IP67
- Longueur
75.00 mm
- Largeur
75 mm
- Hauteur
75 m
- Diamètre
18 mm
- Dim.
(Ø x H) 18 mm x 75 m
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Materiau de la gaine
PUR
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
100 Hz
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417247 BALLUFF Détecteur capacitif capacitif BCS00M1 BCS00M1 M18 x 1 affleurant PNP (Ø x H) 18 mm x 75 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417247 BALLUFF Détecteur capacitif capacitif BCS00M1 BCS00M1 M18 x 1 affleurant PNP (Ø x H) 18 mm x 75 m
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 18 x 75 mm, série=M18, filetage (A)=M18x1, montage=encastré, raccordement=câble, 2,00 m, PUR, sortie de commutation = PNP NF (NC), fréquence de commutation = 100 Hz, portée = 1...8 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
