BALLUFF Détecteur capacitif capacitif BCS00LT BCS00LT M18 x 1 non affleurant PNP (Ø x L) 18 mm x 88.50 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
capacitif
Branchement
M18
Fiche technique (PDF)
Nombre
Total (CHF 85.06 / pièce(s))
CHF 90.95
-6 %
CHF 85.06
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

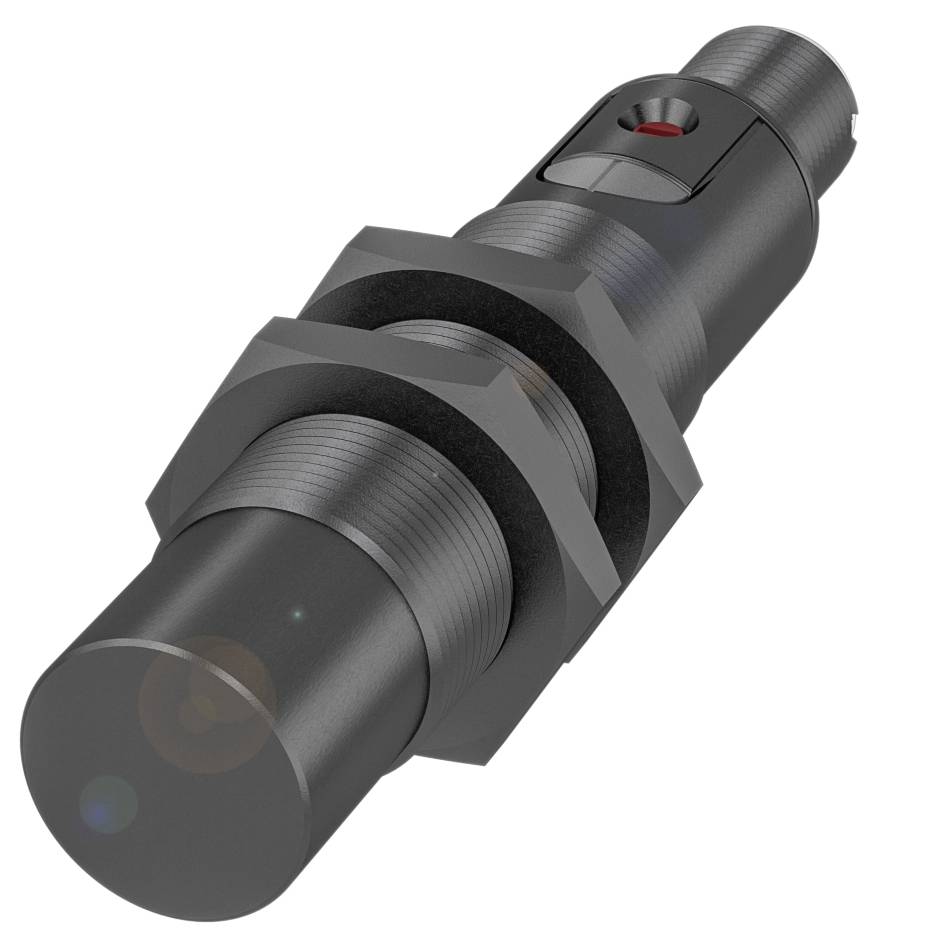

Modèle cylindrique Balluff BCS00LT avec filetage M18
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Dimensions : Ø 18 x 88.5 mm
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Série M18
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 88.5 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série M18
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : non encastré
- Matériau du boîtier : PBT
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 18 x 88.5 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Classe de protection : II
- Chute de tension statique max. : 1,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 15 mm
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 2.0%
- MTTF (40 °C) : 226 A.
- Surface active, matériau : PBT
- Couple de serrage : 2 Nm
- Taille M18x1
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Matériau du boîtier : PBT
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Nombre de broches : 4
- Marque : global
- Série M18
- Courant à vide IO max. Pour Ue : 20 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 2...15 mm
- Matériau du couvercle : PBT|PA
- Filetage (A) : M18x1
- Type de produit
Détecteur capacitif
- Type
BCS00LT
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Fréquence de commutation
100 Hz
- Modèle
capacitif
- Branchement
M18
- Type de montage
non affleurant
- Taille
M18 x 1
- Matériau du boîtier
PBT
- Type de contact
1 NF (R)
IP67
- Température min.
-25 °C
- Température max.
85 °C
- Longueur
88.50 mm
- Largeur
88.5 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 88.50 mm
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417491 BALLUFF Détecteur capacitif capacitif BCS00LT BCS00LT M18 x 1 non affleurant PNP (Ø x L) 18 mm x 88.50 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417491 BALLUFF Détecteur capacitif capacitif BCS00LT BCS00LT M18 x 1 non affleurant PNP (Ø x L) 18 mm x 88.50 mm
Description
Ces capteurs capacitifs pour la détection de niveau détectent, avec leur surface active, le produit à mesurer, les matériaux en vrac ou les liquides. Son champ électrique sphérique compense efficacement les anses sur la surface active du capteur. Dimensions=Ø 18 x 88.5 mm, série=M18, filetage (A)=M18x1, montage=non encastré, raccordement=connecteur, M12x1 mâle, 4 pôles, sortie de commutation = PNP NF (NC), fréquence de commutation = 100 Hz, portée = 2...15 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
