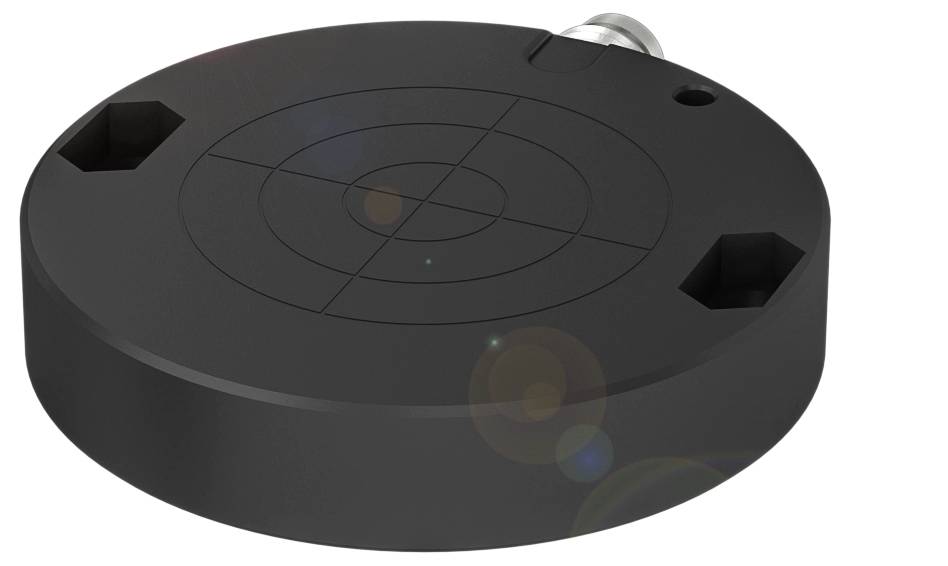

BALLUFF Détecteur capacitif capacitif BCS003L BCS003L affleurant NPN, inverseur ; PNP, inverseur (Ø x H) 50 mm x 10 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
NPN, inverseur ; PNP, inverseur
Modèle
capacitif
Branchement
fiche mâle
Fiche technique (PDF)
Nombre
Total (CHF 86.91 / pièce(s))
CHF 86.91
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BCS003L version à disque simple à monter avec et sans trou taraudé
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Dimensions : Ø 50 x 10 mm
- Montage : encastrable
- Sortie de commutation : PNP/NPN N/O/N/F (NO/NC) programmable
- Série : D50
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 50 x 10 mm
- Surface active, matériau : POM
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Série : D50
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : POM
- Portée : 2...25 mm
- Sortie de commutation : PNP/NPN N/O/N/F (NO/NC) programmable
- Fréquence de commutation : 50 Hz
- Indice de protection : IP65
- Sensibilité : distance de commutation réglable
- Température ambiante : -30...60 °C.
- Caractéristiques supplémentaires :
- Contenu de la livraison : tournevis|Guide de démarrage rapide
- Dimensions : Ø 50 x 10 mm
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 150 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 50 Hz
- Chute de tension statique max. : 1,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- MTTF (40 °C) : 230 A.
- Surface active, matériau : POM
- Taille D50.0
- Montage : encastrable
- Sortie de commutation : PNP/NPN N/O/N/F (NO/|NC) programmable
- Matériau du boîtier : POM
- Indice de protection : IP65
- Température ambiante : -30...60 °C.
- Degré de pollution : 1
- Nombre de broches : 3
- Série : D50
- Courant à vide IO max. Pour Ue : 15 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 2...25 mm
- Matériau du couvercle : POM
- Type de produit
Détecteur capacitif
- Type
BCS003L
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN, inverseur ; PNP, inverseur
- Matériau du boîtier
POM
- Modèle
capacitif
- Type de montage
affleurant
- Branchement
fiche mâle
- Température min.
-30 °C
- Température max.
60 °C
IP65
- Longueur
10.00 mm
- Largeur
10 mm
- Hauteur
10 m
- Diamètre
50 mm
- Dim.
(Ø x H) 50 mm x 10 m
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
50 Hz
- Courant de service
150 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417224 BALLUFF Détecteur capacitif capacitif BCS003L BCS003L affleurant NPN, inverseur ; PNP, inverseur (Ø x H) 50 mm x 10 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417224 BALLUFF Détecteur capacitif capacitif BCS003L BCS003L affleurant NPN, inverseur ; PNP, inverseur (Ø x H) 50 mm x 10 m
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 50 x 10 mm, série=D50, montage=encastré, raccordement=connecteur, connecteur M8 x 1, 3 pôles, sortie de commutation = PNP/NPN contact NO/NF (NO/NC) programmable, fréquence de commutation = 50 Hz, portée = 2...25 mm, sensibilité = distance de commutation réglable, matériau du boîtier = POM, surface active, matériau=POM, température ambiante=-30...60 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection = IP65
