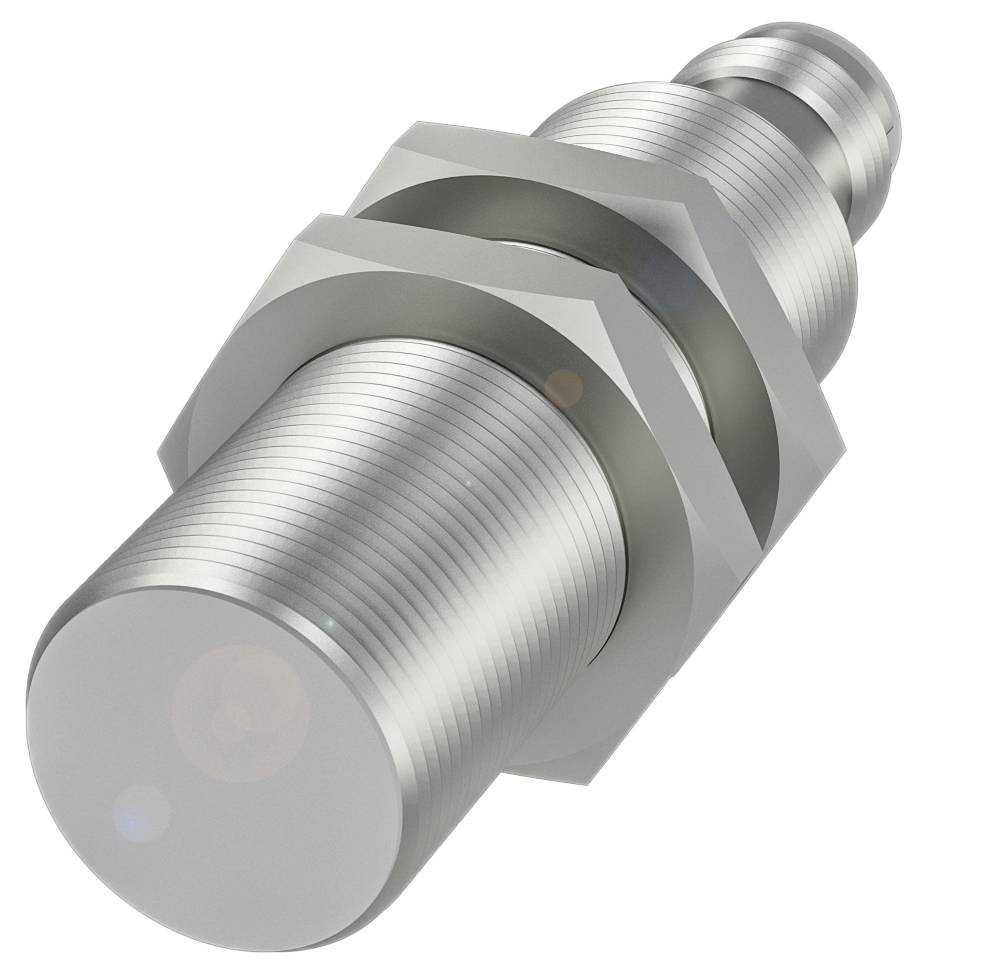

BALLUFF Capteur inductif inductif BES05Y1 BES05Y1 M18 affleurant PNP (Ø x H) 18 mm x 66 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
4 mm
Fiche technique (PDF)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique BES05Y1 Balluff pour les applications à champ magnétique
- Dimensions : Ø 18 x 66 mm
- Forme : M18x1
- Montage affleuré
- Portée :5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 66 mm
- Surface active, matériau : PBT, revêtement PTFE
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Forme : M18x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement, PTFE
- Résistant au champ magnétique : résistant au champ magnétique (AC/DC)
- Portée :5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 1000 Hz
- Indice de protection : IP67
- IP68
- Température ambiante : -40...85 °C.
- Propriétés supplémentaires : facteur 1
- Plage de température étendue
- Résistant à la transpiration (champ magnétique 100 kA/m)
- Boîtier résistant aux projections de soudure
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Durée de veille tv max. : 2 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 15 ma
- Courant à vide IO max., non amortie : 5 ma
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Classe de protection : II
- Chute de tension statique max. : 2 V.
- Connexion : connecteur M12x1, 3 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 4 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 5 mm
- Distance de commutation réelle Sr : 5 mm
- Distance de commutation réelle Sr, tolérance : 10 %
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 400.5 A.
- Surface active, matériau : PBT, revêtement PTFE
- Désignation de la distance de commutation : ■
- Matériau du boîtier : laiton, revêtement, PTFE
- Propriétés supplémentaires : facteur 1|plage de température étendue|résistant à la transpiration (champ magnétique 100kA/|m)|boîtier résistant aux projections de soudure
- Intensité du champ magnétique, champ parasite : 100 kA/M.
- Modèle électrique : 3 fils
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES05Y1
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Distance de commutation (max.)
4 mm
- Fréquence de commutation
1000 Hz
- Modèle
inductif
- Branchement
M18
- Type de montage
affleurant
- Taille
M18
- Matériau du boîtier
laiton
- Type de contact
1 NO (T)
IP68
- Température min.
-40 °C
- Température max.
85 °C
- Longueur
66 mm
- Hauteur
66 m
- Diamètre
18 mm
- Dim.
(Ø x H) 18 mm x 66 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416059 BALLUFF Capteur inductif inductif BES05Y1 BES05Y1 M18 affleurant PNP (Ø x H) 18 mm x 66 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416059 BALLUFF Capteur inductif inductif BES05Y1 BES05Y1 M18 affleurant PNP (Ø x H) 18 mm x 66 m Piece
Description
Les capteurs inductifs de facteur 1 BES de Balluff peuvent être utilisés partout où différents métaux doivent être détectés de manière uniforme et avec une grande précision. Nos modèles polyvalents pour tous les métaux détectent de manière fiable les métaux ferreux et non ferreux, l'acier, le laiton, l'aluminium, etc. Sans facteur de réduction lors de la distance de commutation. En outre, ils sont résistants aux champs magnétiques et peuvent ainsi être utilisés dans les champs électromagnétiques puissants, par exemple dans les installations de soudage. Pour cela, nous vous proposons également des variantes avec revêtement PTFE contre les projections de soudure. Dimensions = Ø 18 x 66 mm, format = M18x1, montage = encastré, portée = 5 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 1000 Hz, matériau du boîtier = laiton, revêtement, PTFE, surface active, matériau = PBT, revêtement PTFE, raccordement = connecteur, connecteur M12x1, 3 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -40...85 °C, résistant au champ magnétique = résistant au champ magnétique (AC/DC), indice de protection = IP67, IP68, homologation/conformité = CE ce, UKCA, cULus, WEEE, propriétés supplémentaires = facteur 1, plage de température étendue, résistant à la soudure (champ magnétique 100 kA/m), boîtier résistant aux projections de soudure
