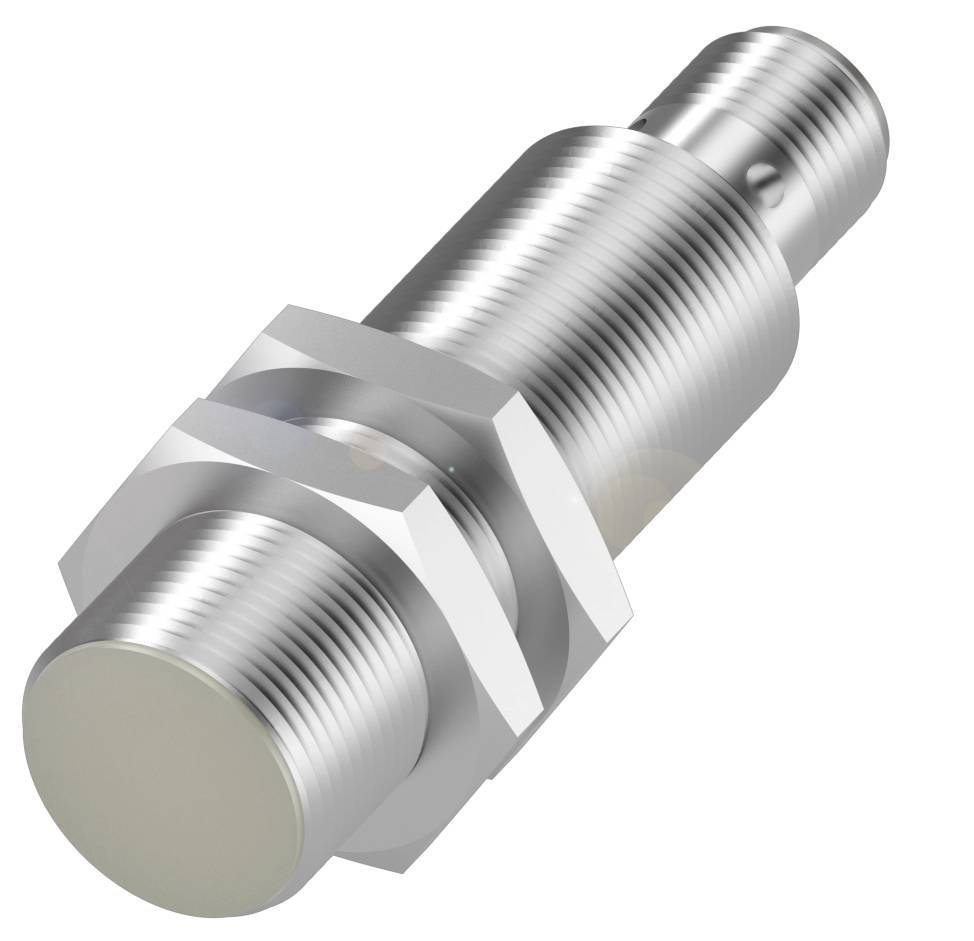

BALLUFF Capteur inductif inductif BES0438 BES0438 M18 affleurant PNP (Ø x H) 18 mm x 65 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
6.4 mm
Fiche technique (PDF)
Nombre
Total (CHF 85.06 / pièce(s))
CHF 85.06
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique BES0438 Balluff pour les applications dans le domaine de l'hygiène
- Dimensions : Ø 18 x 65 mm
- Forme : M18x1
- Montage affleuré
- Portée 8 mm
- Caractéristiques spéciales : lavage
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 65 mm
- Surface active, matériau : PEEK
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M18x1
- Caractéristiques spéciales : lavage
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : acier inoxydable (1.4404)
- Portée 8 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 700 Hz
- Indice de protection : IP68
- Température ambiante : -40...85 °C.
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 65 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant à vide IO max., atténué : 3 ma
- Courant à vide E/S max., sans atténuation : 10 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 700 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 6.4 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 8 mm
- Distance de commutation réelle Sr : 8 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Surface active, matériau : PEEK
- Couple de serrage : 45 Nm
- Taille M18x1
- Longueur de fixation : 50.00 mm
- Montage : encastrable
- Sortie de commutation : PNP NF (NC)
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : acier inoxydable (1.4404)
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP68
- Température ambiante : -40...85 °C.
- Degré de pollution : 3
- Marque : Proxinox
- Indice de protection selon DIN 40050 : IP69K
- Précision de répétition max. (% de Sr) matériau : 5,0%
- Résistance aux médias : solution H2O2 à 15 %|solution H2O2 à 6 %|solution H2O2 à 3 %
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES0438
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Distance de commutation (max.)
6.4 mm
- Fréquence de commutation
700 Hz
- Modèle
inductif
- Branchement
M18
- Type de montage
affleurant
- Taille
M18
- Propriété du matériau
inoxydable
- Matériau du boîtier
acier inoxydable
- Type de contact
1 PNP
IP68
- Température min.
-40 °C
- Température max.
85 °C
- Longueur
65.00 mm
- Hauteur
65 m
- Diamètre
18 mm
- Dim.
(Ø x H) 18 mm x 65 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417116 BALLUFF Capteur inductif inductif BES0438 BES0438 M18 affleurant PNP (Ø x H) 18 mm x 65 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417116 BALLUFF Capteur inductif inductif BES0438 BES0438 M18 affleurant PNP (Ø x H) 18 mm x 65 m Piece
Description
Nos capteurs inductifs robustes et hygiéniques BES sont extrêmement résistants au nettoyage à haute pression et aux milieux abrasifs et agressifs. La construction du boîtier et le choix des matériaux ont été optimisés pour une utilisation sûre et durable dans les domaines de l'emballage, de l'alimentation et de la couverture. Pour une utilisation dans des environnements extrêmement agressifs, des variantes sont disponibles en PTFE complet. Caractéristiques spéciales = lavage, dimensions = Ø 18 x 65 mm, format = M18x1, montage = affleurant, portée = 8 mm, sortie de commutation = PNP NC, fréquence de commutation = 700 Hz, matériau du boîtier = acier inoxydable (1.4404), surface active, matériau = PEEK, raccordement = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -40...85 °C, indice de protection = IP68, homologation/conformité = cULus, CE ce, UKCA, ECOLAB, WEEE
