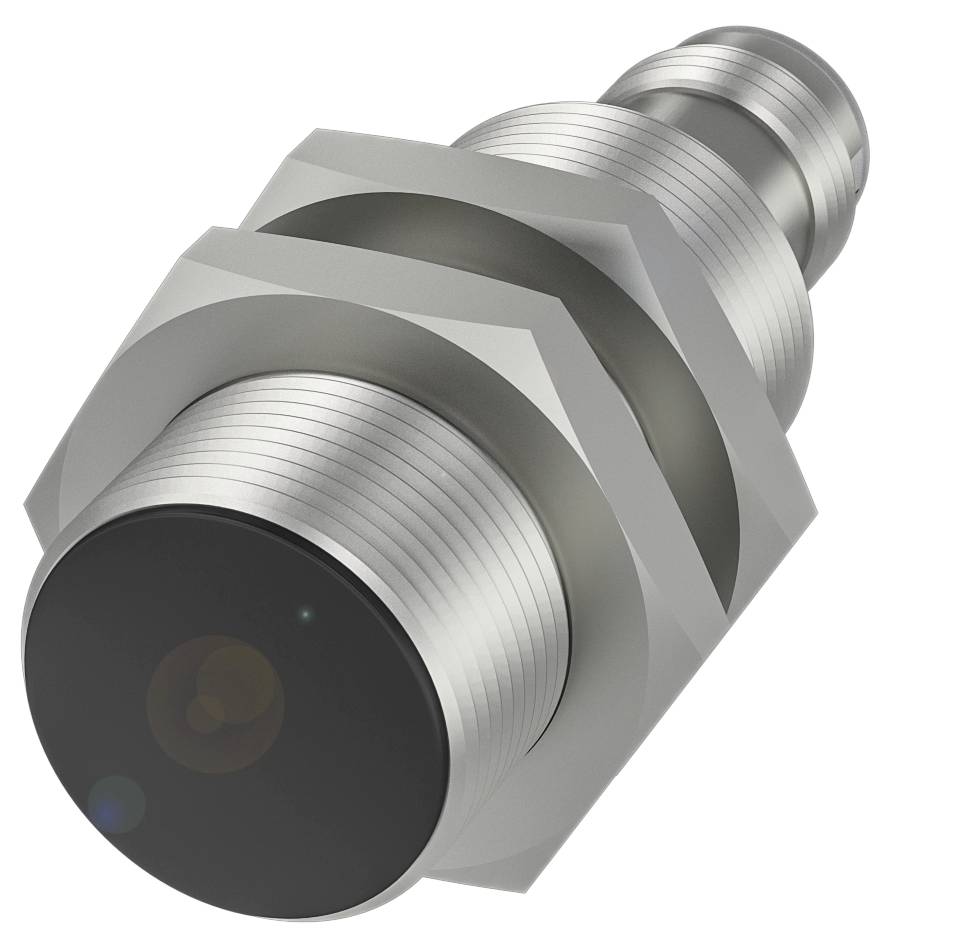

BALLUFF Capteur inductif inductif BES02NR BES02NR M18 x 1 affleurant (Ø x H) 18 mm x 51 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
36.0 V
Distance de commutation (max.)
5.6 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 44.36 / pièce(s))
CHF 50.09
-11 %
CHF 44.36
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif BES02NR Balluff
- Dimensions : Ø 18 x 51 mm
- Forme : M18x1
- Montage affleuré
- Portée : 7 mm
- Sortie de commutation : non-polaire N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 51 mm
- Surface active, matériau : PA 12
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M18x1
- Tension de fonctionnement Ub : 10...36 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée : 7 mm
- Sortie de commutation : non-polaire N/O (NO)
- Fréquence de commutation : 600 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 51 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 50 ms.
- Tension de fonctionnement Ub : 10...36 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 5 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant résiduel lr max. : 600 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 600 Hz
- Chute de tension statique max. : 5.3 V
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 5.6 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 7 mm
- Distance de commutation réelle Sr : 7 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 315 A.
- Surface active, matériau : PA 12
- Matériau du boîtier caractéristiques mécaniques : laiton, revêtement sans nickel
- Couple de serrage : 25 Nm
- Taille M18x1
- Longueur de fixation : 35 mm
- Montage : encastrable
- Sortie de commutation : non-polaire N/O (NO)
- Désignation de la distance de commutation : ■■
- Marque : global
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES02NR
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
36.0 V
- Tension de fonctionnement
10.0 - 36.0 V
- Distance de commutation (max.)
5.6 mm
- Fréquence de commutation
600 Hz
- Modèle
inductif
- Branchement
M18
- Type de montage
affleurant
- Taille
M18 x 1
- Matériau du boîtier
laiton
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
51.00 mm
- Hauteur
51 m
- Diamètre
18 mm
- Dim.
(Ø x H) 18 mm x 51 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416778 BALLUFF Capteur inductif inductif BES02NR BES02NR M18 x 1 affleurant (Ø x H) 18 mm x 51 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416778 BALLUFF Capteur inductif inductif BES02NR BES02NR M18 x 1 affleurant (Ø x H) 18 mm x 51 m Piece
Description
Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 18 x 51 mm, format = M18x1, montage = affleurant, portée = 7 mm, sortie de commutation = non-enfichable N/O (NO), fréquence de commutation = 600 Hz, matériau du boîtier = laiton, revêtement sans nickel, surface active, matériau = PA 12, connecteur = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...36 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, cULus, WEEE
