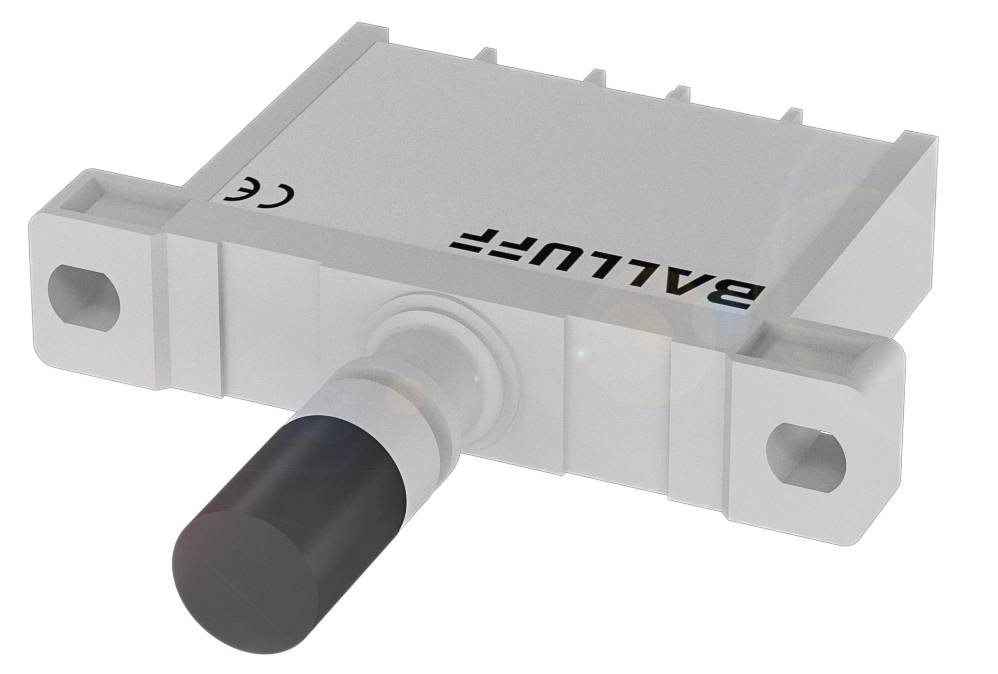

BALLUFF Capteur inductif inductif BES02MM BES02MM affleurant PNP (L x l x H) 63.20 x 60.00 x 11.80 mm Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
60.0 V
Distance de commutation (max.)
1.6 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 114.66 / pièce(s))
CHF 114.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Interrupteur à position unique inductif Balluff BES02MM
- Dimensions : 60 x 11,8 x 63,2 mm
- Portée 2 mm
- Tension de fonctionnement assignée Ue : 24 VDC
- Matériau du boîtier : PA 12
- Fréquence de commutation : 1. Point de commutation : 1500 Hz
Caractéristiques techniques
- Caractéristiques principales :dimensions : 60 x 11,8 x 63,2 mm
- Type de raccordement : 1. Point de commutation : borne à vis
- Tension de fonctionnement assignée Ue : 24 VDC
- Montage : encastrable
- Matériau du boîtier : PA 12
- Portée 2 mm
- Fréquence de commutation : 1. Point de commutation : 1500 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt : 30 ms max
- Tension de fonctionnement Ub : 10...60 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 15 ma
- Courant à vide E/S max., sans atténuation : 10 ma
- Courant résiduel lr max. : 50 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1500 Hz
- Chute de tension statique max. : 1,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.6 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 2 mm
- Distance de commutation réelle Sr : 2 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 490 A.
- Surface active, matériau : PA 12
- Matériau du boîtier : PA 12
- Propriétés supplémentaires : PA
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES02MM
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
60.0 V
- Tension de fonctionnement
10.0 - 60.0 V
- Distance de commutation (max.)
1.6 mm
- Sorties
PNP
- Matériau du boîtier
PA
- Modèle
inductif
- Type de montage
affleurant
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
63.20 mm
- Largeur
60.00 mm
- Hauteur
11.80 mm
- Profondeur
63.2 m
- Dim.
(L x l x H) 63.20 x 60.00 x 11.80 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Connexion
borne à vis
- Matériau
PA 12
- Type d'actionnement
poussoir
- Fréquence de commutation
1500 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416554 BALLUFF Capteur inductif inductif BES02MM BES02MM affleurant PNP (L x l x H) 63.20 x 60.00 x 11.80 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416554 BALLUFF Capteur inductif inductif BES02MM BES02MM affleurant PNP (L x l x H) 63.20 x 60.00 x 11.80 mm Piece
Description
Les commutateurs de position mécaniques sont les classiques de l'automatisation. Le processus de commutation est effectué par un poussoir télescopique. Avec ce poussoir, un élément de commutation mécanique est commuté dans une chambre étanche séparée. Le choix optimal de la forme du poussoir en combinaison avec nos cames garantit une longue durée de vie. Dimensions = 60 x 11,8 x 63,2 mm, matériau du boîtier = PA 12, portée = 2 mm, fréquence de commutation = 1. Point de commutation : 1500 Hz, montage = encastré, type de raccordement = 1. Point de commutation : borne à vis, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CEEACWEEE
