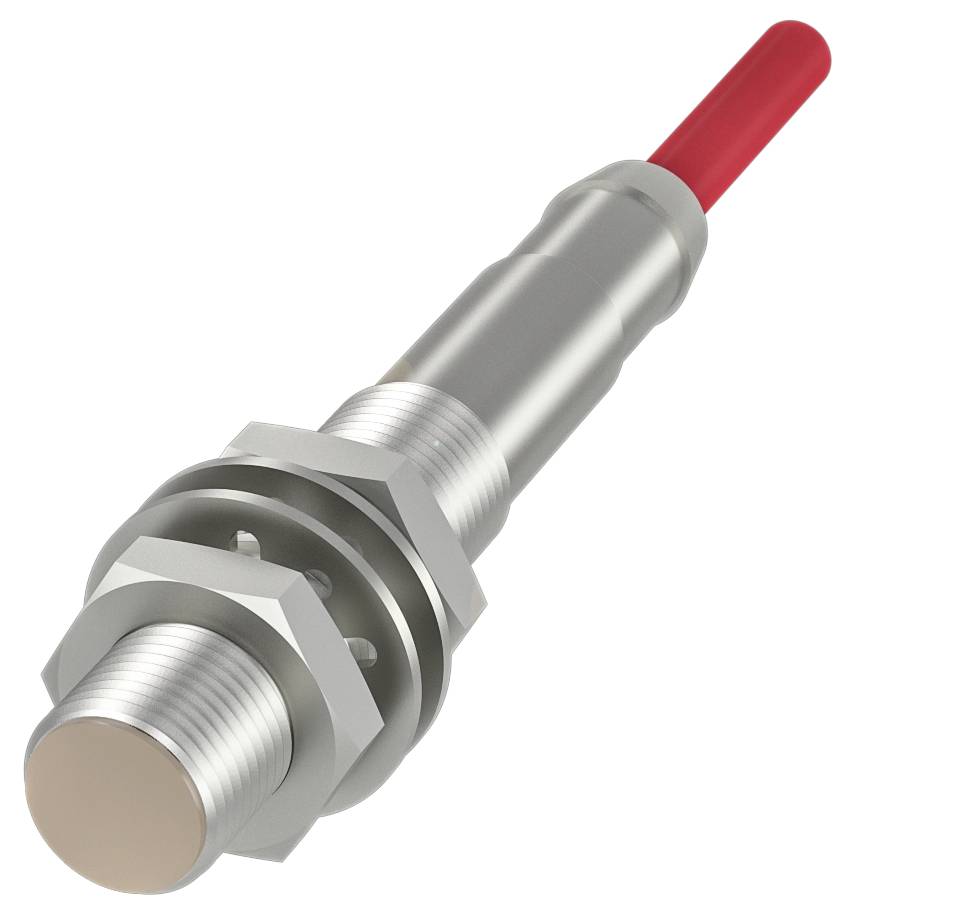

BALLUFF Capteur inductif inductif BES02HW BES02HW M12 affleurant PNP (Ø x L) 12 mm x 75.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
1.6 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 136.86 / pièce(s))
CHF 136.86
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES02HW cylindrique pour des applications résistantes à la température
- Dimensions : Ø 12 x 75 mm
- Forme : M12x1
- Montage affleuré
- Portée 2 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 75 mm
- Surface active, matériau : PEEK
- Connexion : câble, 5,00 m, silicone
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, nickelé
- Portée 2 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 1000 Hz
- Indice de protection : IP68
- Température ambiante : de -25 à 120 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 75 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra : 2.2 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant à vide IO max., amortit : 25 ma
- Courant à vide E/S max., sans atténuation : 12 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Chute de tension statique max. : 1.8 V
- Protection contre les courts-circuits : non
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Distance de commutation sécurisée sa : 1.6 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 2 mm
- Distance de commutation réelle Sr : 2 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 595 A.
- Surface active, matériau : PEEK
- Couple de serrage : 10 Nm
- Taille M12x1
- Longueur de fixation : 40.50 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Type de connexion : câble, 5,00 m, silicone
- Diamètre de câble D : 6,70 mm
- Longueur de câble L : 5 m
- Matériau du boîtier : laiton, nickelé
- Matériau de gaine : silicone
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP68, IP60 à la sortie de câble
- Température ambiante : de -25 à 120 °C
- Degré de pollution : 3
- Nombre de conducteurs : 3
- Section du câble : 0.50 mm²
- Déviation par rapport au type de base : KA, Fl actif Ai, pression, ta
- Type de produit
Capteur inductif
- Type
BES02HW
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
5.00 m
- Distance de commutation (max.)
1.6 mm
- Fréquence de commutation
1000 Hz
- Modèle
inductif
- Branchement
M12
- Type de montage
affleurant
- Taille
M12
- Propriété du matériau
nickelé
- Matériau du boîtier
laiton
IP68
- Température min.
-25 °C
- Température max.
120 °C
- Longueur
75.00 mm
- Diamètre
12 mm
- Dim.
(Ø x L) 12 mm x 75.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417005 BALLUFF Capteur inductif inductif BES02HW BES02HW M12 affleurant PNP (Ø x L) 12 mm x 75.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417005 BALLUFF Capteur inductif inductif BES02HW BES02HW M12 affleurant PNP (Ø x L) 12 mm x 75.00 mm
Description
Nos capteurs résistants à la température sont conçus pour des températures jusqu'à 230 °C : la conception du boîtier et du câble est optimisée pour des températures élevées. L'électronique est entièrement intégrée. Certaines variantes sont également disponibles en tant que capteurs haute pression, ce was rend l'utilisation encore plus flexible. Capteur inductif, Ø 12 x 75 mm, câble, contact NO (NO), distance de commutation nominale SN = 2 mm, encastrable, matériau du boîtier = laiton, surface active, matériau = PEEK
