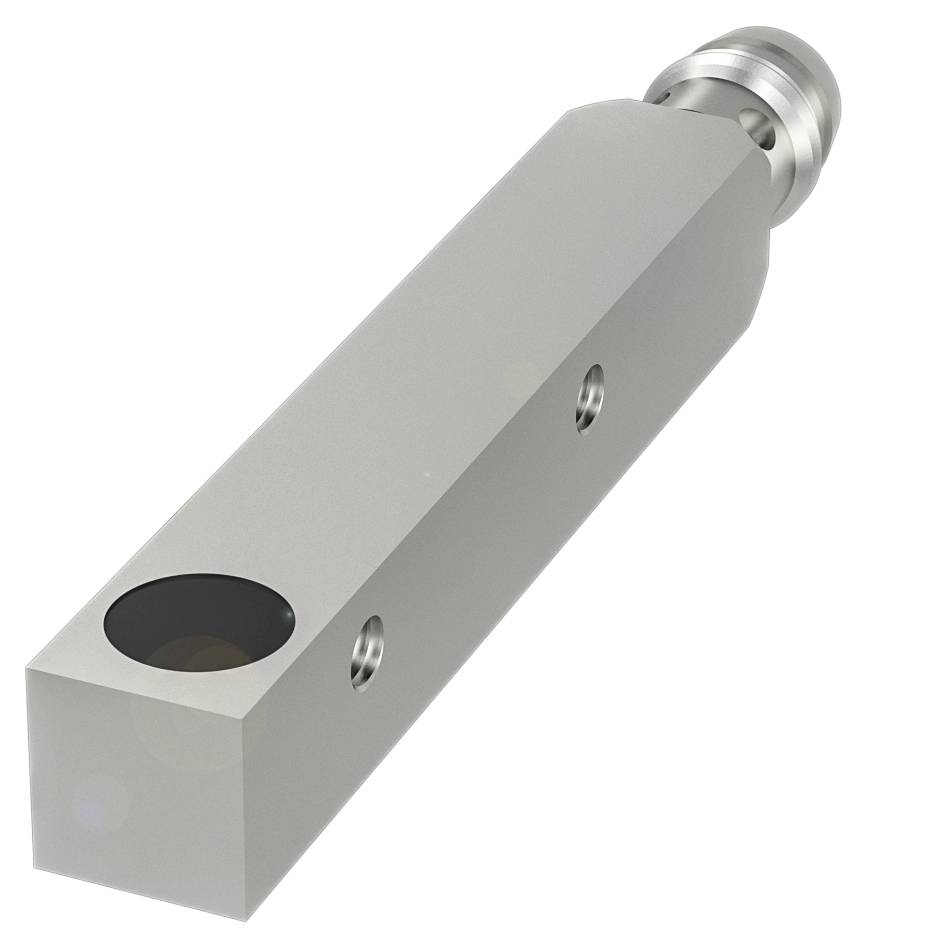

BALLUFF Capteur inductif inductif BES01TF BES01TF affleurant PNP (L x l x H) 8.00 x 59.00 x 8.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Distance de commutation (max.)
1.6 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 118.36 / pièce(s))
CHF 118.36
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle compact carré BES01TF Balluff
- Dimensions : 59 x 8 x 8 mm
- Format : 8x8
- Montage affleuré
- Portée 2 mm
- Sortie de commutation : PNP NF (NC)
Caractéristiques techniques
- Caractéristiques principales :dimensions : 59 x 8 x 8 mm
- Surface active, matériau : PBT
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Format : 8x8
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : zinc, moulé sous pression
- Portée 2 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 3000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : 59 x 8 x 8 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant à vide IO max., atténué : 4 ma
- Courant à vide E/S max., sans atténuation : 12 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 3000 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.6 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 2 mm
- Distance de commutation réelle Sr : 2 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 830 A.
- Surface active, matériau : PBT
- Matériau du boîtier caractéristiques mécaniques : zinc, moulé sous pression
- Couple de serrage : 0,5 Nm
- Taille 8x8
- Montage : encastrable
- Sortie de commutation : PNP NF (NC)
- Désignation de la distance de commutation : ■■
- Type de produit
Capteur inductif
- Type
BES01TF
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 PNP
- Distance de commutation (max.)
1.6 mm
- Sorties
PNP
- Matériau du boîtier
Zinc
- Modèle
inductif
- Propriété du matériau
moulé sous pression
- Type de montage
affleurant
- Branchement
câble avec connecteur M8 3 pins
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
8.00 mm
- Largeur
59.00 mm
- Hauteur
8.00 mm
- Dim.
(L x l x H) 8.00 x 59.00 x 8.00 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
3000 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417217 BALLUFF Capteur inductif inductif BES01TF BES01TF affleurant PNP (L x l x H) 8.00 x 59.00 x 8.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417217 BALLUFF Capteur inductif inductif BES01TF BES01TF affleurant PNP (L x l x H) 8.00 x 59.00 x 8.00 mm
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions = 59 x 8 x 8 mm, format = 8 x 8, montage = encastré, portée = 2 mm, sortie de commutation = PNP NF (NC), fréquence de commutation = 3000 Hz, matériau du boîtier = zinc, moulé sous pression, surface active, matériau = PBT, connecteur=connecteur, connecteur M8 x 1, 3 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection = IP67, homologation/conformité = CECULUSEACWEEE
