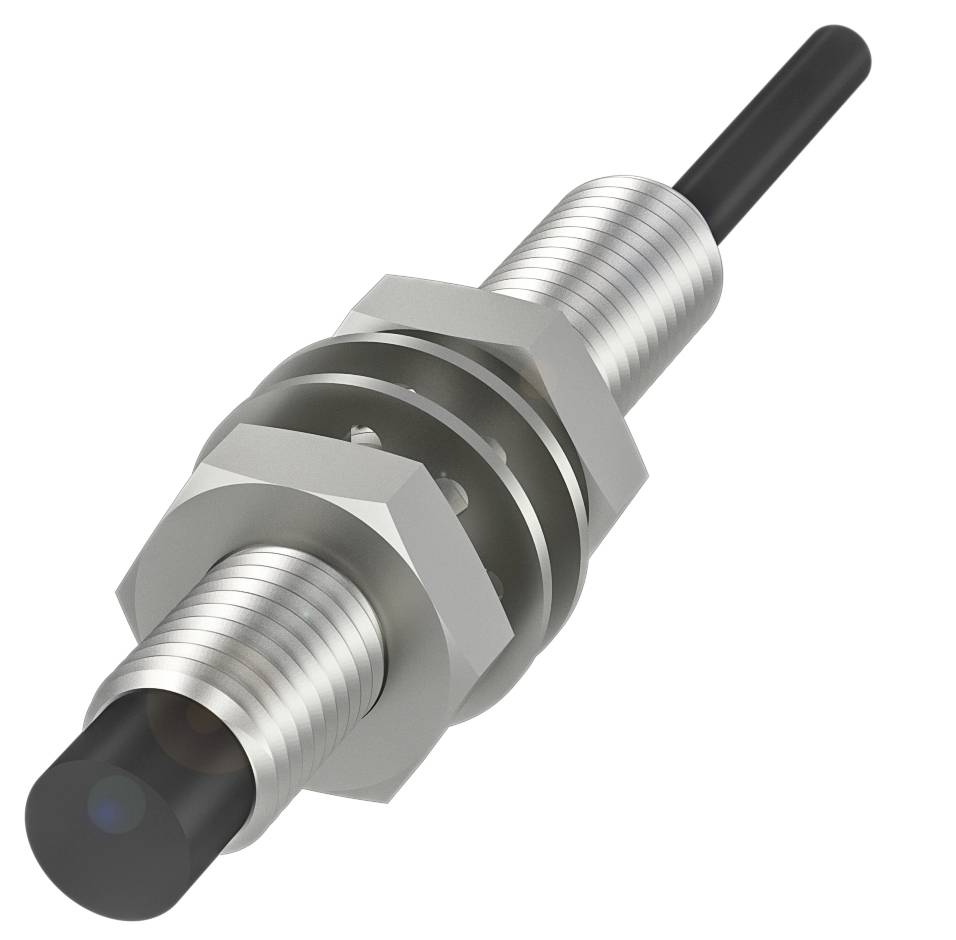

BALLUFF Capteur inductif inductif BES0014 BES0014 non affleurant PNP (Ø x H) 8 mm x 50 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
3.2 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 72.11 / pièce(s))
CHF 72.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif Balluff BES0014
- Dimensions : Ø 8 x 50 mm
- Format : M8x1
- Montage : non encastré
- Portée : 4 mm
- Sortie de commutation : PNP NF (NC)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 8 x 50 mm
- Surface active, matériau : PBT
- Raccordement : câble, 2.00 m, PUR
- Format : M8x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : non encastré
- Matériau du boîtier : acier inoxydable
- Portée : 4 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 4000 Hz
- Indice de protection : IP68
- Température ambiante : -25...70 °C, dérive de la température max. (% Sr) > 15% s'applique de 50...70 °C.
- Caractéristiques supplémentaires :
- Dimensions : Ø 8 x 50 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt-à-l'emploi : 25 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1,0 μF
- Courant à vide IO max., atténué : 2 ma
- Courant à vide E/S max., sans atténuation : 7 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 4000 Hz
- Classe de protection : II
- Chute de tension statique max. : 2,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa: 3.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 4 mm
- Distance de commutation réelle Sr : 4 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 595 A.
- Surface active, matériau : PBT
- Couple de serrage : 8 Nm
- Taille M8x1
- Longueur de fixation : 43,00 mm
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Type de raccordement : câble, 2,00 m, PUR
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 2 m
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : acier inoxydable
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP68
- Température ambiante : -25...70 °C, dérive de la température max.|(% Sr) > 15% s'applique de 50...70 °C.
- Degré de pollution : 3
- Nombre de conducteurs : 3
- Section du conducteur : 0.14 mm²
- Marque : global
- Modèle électrique : 3 fils
- Type de produit
Capteur inductif
- Type
BES0014
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
2.00 m
- Distance de commutation (max.)
3.2 mm
- Fréquence de commutation
4000 Hz
- Modèle
inductif
- Branchement
M8
- Type de montage
non affleurant
- Matériau du boîtier
acier inoxydable
- Type de contact
1 NF (R)
IP68
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
50.00 mm
- Hauteur
50 m
- Diamètre
8 mm
- Dim.
(Ø x H) 8 mm x 50 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417025 BALLUFF Capteur inductif inductif BES0014 BES0014 non affleurant PNP (Ø x H) 8 mm x 50 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417025 BALLUFF Capteur inductif inductif BES0014 BES0014 non affleurant PNP (Ø x H) 8 mm x 50 m
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Capteur inductif, Ø 8 x 50 mm, câble, NC, distance de commutation nominale SN = 4 mm, non encastrable, matériau du boîtier = acier inoxydable, surface active, matériau = PBT
