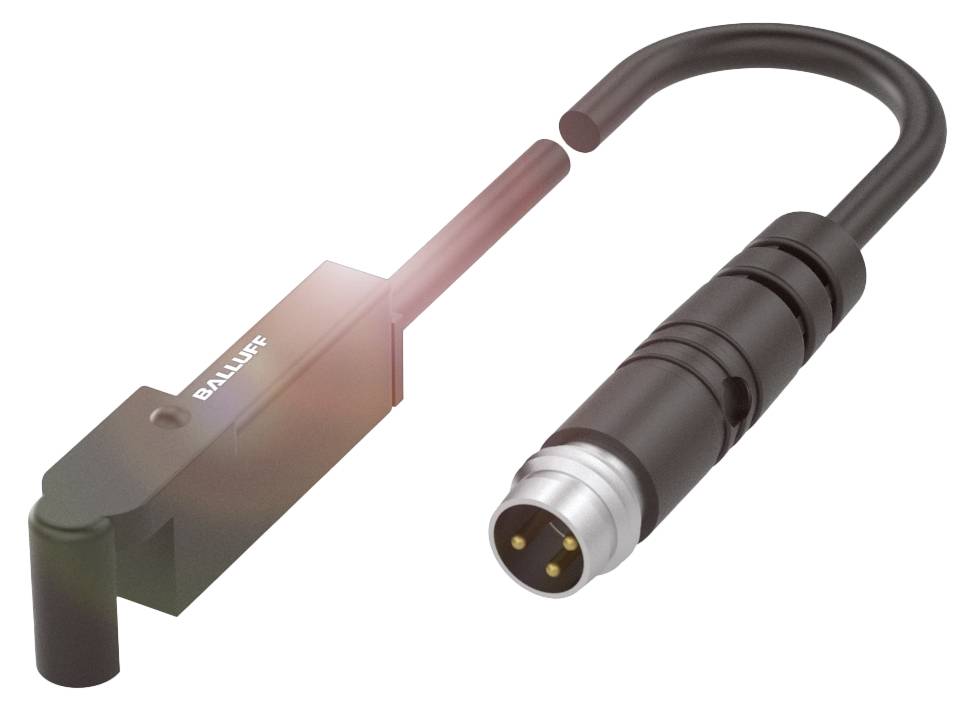

BALLUFF Capteur de champ magnétique magnétique BMF005H BMF005H pour rainure en T PNP (L x l x H) 10.50 x 33.50 x 5.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur de champ magnétique
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
magnétique
Fiche technique (PDF)
Nombre
Total (CHF 75.81 / pièce(s))
CHF 98.38
-23 %
CHF 75.81
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Interrupteur cylindrique Balluff BMF005H pour différentes formes de rainure
- Connexion : mâle M8 x 1, 3 pôles
- Dimensions : 33.5 x 5 x 10.5 mm
- Câble : PUR, 0,2 m
- Principe de fonctionnement : capteur magnétique
- Forme de rainure : variable
Caractéristiques techniques
- Caractéristiques principales :dimensions : 33.5 x 5 x 10.5 mm
- Connexion : mâle M8 x 1, 3 pôles
- Application : actionneurs plus grands
- Fixation : support BMF 305-HW*
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur magnétique
- Matériau du boîtier : LCP
- Câble : PUR, 0,2 m
- Forme de rainure : variable
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 10000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur magnétique
- Affichage de la fonction : oui
- Résistance de sortie Ra : drain ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1 μF
- Courant à vide E/S max., sans atténuation : 10 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 10000 Hz
- Chute de tension statique max. : 3.1 V
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- MTTF (40 °C) : 330 A.
- Surface active, matériau : pu
- Diamètre du câble D : 2,90 mm
- Longueur de câble L : 0,20 m
- Matériau du boîtier : LCP
- Matériau de gaine : PUR
- Matériau de la gaine : PUR
- Câble de coupure toff max. : 0,05 ms.
- Commutation d'enclenchement tonalité max. : 0,05 ms.
- Non fourni : support de fixation par ex. BMF 305-HW-17
- Intensité du champ de mesure HN : 1,2 kA/M.
- Intensité du champ de commutation garantie HA : 2 kA/M.
- Hystérésis H max. (% de HN) : 45%
- Application : actionneurs plus grands
- Dérive de température max. (% de HN) : 0.3%
- Type d'emballage
Single
- Type de produit
Capteur de champ magnétique
- Type
BMF005H
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Matériau du boîtier
LCP
- Modèle
magnétique
- Type de montage
pour rainure en T
- Branchement
câble avec connecteur M8 3 pins
- Longueur de câble
0.20 m
- Température min.
-25 °C
- Température max.
85 °C
IP67
- Longueur
10.50 mm
- Largeur
33.50 mm
- Hauteur
5.00 mm
- Dim.
(L x l x H) 10.50 x 33.50 x 5.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Materiau de la gaine
PUR
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
10000 Hz
- Courant de service
24 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3420015 BALLUFF Capteur de champ magnétique magnétique BMF005H BMF005H pour rainure en T PNP (L x l x H) 10.50 x 33.50 x 5.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3420015 BALLUFF Capteur de champ magnétique magnétique BMF005H BMF005H pour rainure en T PNP (L x l x H) 10.50 x 33.50 x 5.00 mm
Description
Nos capteurs de champ magnétique avec système de fixation flexible conviennent à toutes les formes de rainure, telles que la rainure en T, C, ronde ou trapézoïdale. Adaptez-les à presque tous les types de cylindres avec des angles de fixation spéciaux. Ainsi, vous disposez toujours d'un outil fiable pour la détection de position sur les pinces et les vérins pneumatiques. Et vous êtes très flexible.de plus, le point de commutation n'est réglé qu'une seule fois et reste maintenu lors du remplacement du capteur. Vous augmentez ainsi la sécurité de fonctionnement de votre installation. Et le remplacement du capteur devient plus sûr et plus facile même dans les endroits difficiles d'accès. Effet secondaire : grâce à nos types de capteurs universels, vous économiserez de l'espace de stockage et pourrez réduire vos coûts. Dimensions = 33.5 x 5 x 10.5 mm, principe de fonctionnement = capteur magnétique, connexion = connecteur M8x1, 3 pôles, câble = PUR, 0.2 m, application = actionneurs plus grands, fixation = support BMF 305-HW*, matériau du boîtier = LCP, sortie de commutation = PNP NO (NO), fréquence de commutation = 10000 Hz, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...85 °C, indice de protection = IP67, ce, UKCA, cULus, WEEE
