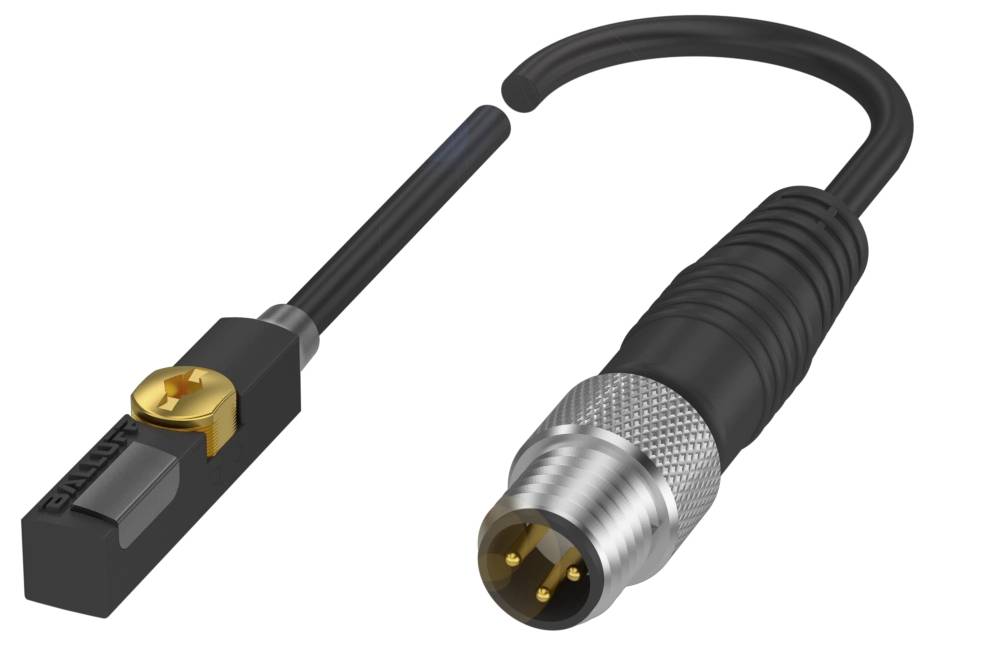

BALLUFF Capteur de champ magnétique magnétique BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 pour rainure en T PNP, ouverture (L
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de champ magnétique
Tension de fonctionnement max.
30 V/DC
Sorties
PNP, ouverture
Modèle
magnétique
Fiche technique (PDF)
31 pièce(s)
Nombre
Total (CHF 66.56 / pièce(s))
CHF 74.23
-10 %
CHF 66.56
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BMF00C4 pour rainure en T.
- Connexion : mâle M8 x 1, 3 pôles
- Dimensions : 23.5 x 5 x 5.5 mm
- Câble : PUR, 0,3 m
- Principe de fonctionnement : capteur magnétique
- Forme de rainure : rainure en T
Caractéristiques techniques
- Caractéristiques principales :dimensions : 23.5 x 5 x 5.5 mm
- Connexion : mâle M8 x 1, 3 pôles
- Application : cylindre pneumatique avec rainure en T. Dimensions, voir esquisse dans la vue produit.
- Fixation : utilisable par le haut dans la rainure en T.
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur magnétique
- Matériau du boîtier : PA 12
- Câble : PUR, 0,3 m
- Forme de rainure : rainure en T
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 3000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur magnétique
- Contenu de livraison : clip pour rainure en T
- Dimensions : 23.5 x 5 x 5.5 mm
- Fixation : utilisable par le haut dans la rainure en T.
- Affichage de la fonction : oui
- Résistance de sortie Ra : drain ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1 μF
- Courant à vide E/S max., sans atténuation : 3 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 3000 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : non
- Possibilité d'échange protégée : non
- Surface active, matériau : pu
- Couple de serrage : 0,4 Nm
- Sortie de commutation : PNP N/O (NO)
- Diamètre de câble D : 2,50 mm
- Longueur de câble L : 0,30 m
- Matériau du boîtier : PA 12
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Degré de pollution : 3
- Matériau de la gaine : PUR
- Marque : global
- Câble de coupure toff max. : 0,1 ms.
- Commutation d'enclenchement tonalité max. : 0,1 ms.
- Intensité du champ de mesure HN : 1,2 kA/M.
- Intensité du champ de commutation garantie HA : 2 kA/M.
- Hystérésis H max. (% de HN) : 45%
- ESD : 3A(8kV)
- Émission : groupe 1, classe B
- Application : cylindre pneumatique avec rainure en T.|dimensions voir schéma dans|vue du produit.
- Dérive de température max. (% de HN) : 0.3%
- MTTF (40 °C) matériau : 355 A.
- Type d'emballage
Piece
- Type de produit
Capteur de champ magnétique
- Type
BMF 235K-PS-C-2A-SA2-S49-00,3
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Sorties
PNP, ouverture
- Matériau du boîtier
PA12
- Modèle
magnétique
- Type de montage
pour rainure en T
- Branchement
câble avec connecteur M8 3 pins
- Longueur de câble
0.30 m
IP67
- Longueur
23.5 mm
- Largeur
5 mm
- Hauteur
5.5 mm
- Dim.
(L x l x H) 23.5 x 5 x 5.5 mm
- Contenu
1 pc(s)
- Materiau de la gaine
PUR
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
3000 Hz
- Courant de service
200 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3420332 BALLUFF Capteur de champ magnétique magnétique BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 pour rainure en T PNP, ouverture (L
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3420332 BALLUFF Capteur de champ magnétique magnétique BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 pour rainure en T PNP, ouverture (L
Description
Nos capteurs de champ magnétique BMF pour la rainure en T peuvent être montés directement dans la rainure et se distinguent par leur maintien particulièrement ferme. Elles sont encastrées, ce qui les rend également adaptées pour les applications critiques. Balluff vous offre également des modèles extrêmement courts pour des applications flexibles. Les capteurs détectent sans contact la position du piston par la paroi du cylindre. Le système peut être utilisé pour les vérins et les pinces avec des aimants puissants et faibles. Grâce aux LED particulièrement lumineuses, vous pouvez détecter l'état de commutation des capteurs à distance. Les capteurs de champ magnétique pour la rainure en T sont également disponibles dans le boîtier métallique pour une utilisation dans un environnement très difficile, par exemple en cas de projection de soudure ou de vol d'étincelles. Ou avec électronique à récepteur magnétique comme pour l'environnement industriel avec courants de soudage élevés. Dimensions = 23.5 x 5 x 5.5 mm, principe de fonctionnement = capteur magnétique, connexion = connecteur M8x1, 3 pôles, câble = PUR, 0.3 m, application = vérin pneumatique avec rainure en T. Dimensions, voir schéma en vue du produit., fixation = utilisable par le dessus dans la rainure en T, matériau du boîtier = PA 12, sortie de commutation = PNP NO (NO), fréquence de commutation = 3000 Hz, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...85 °C, indice de protection = IP67, homologation/conformité = cULus, CE ce, UKCA, WEEE
