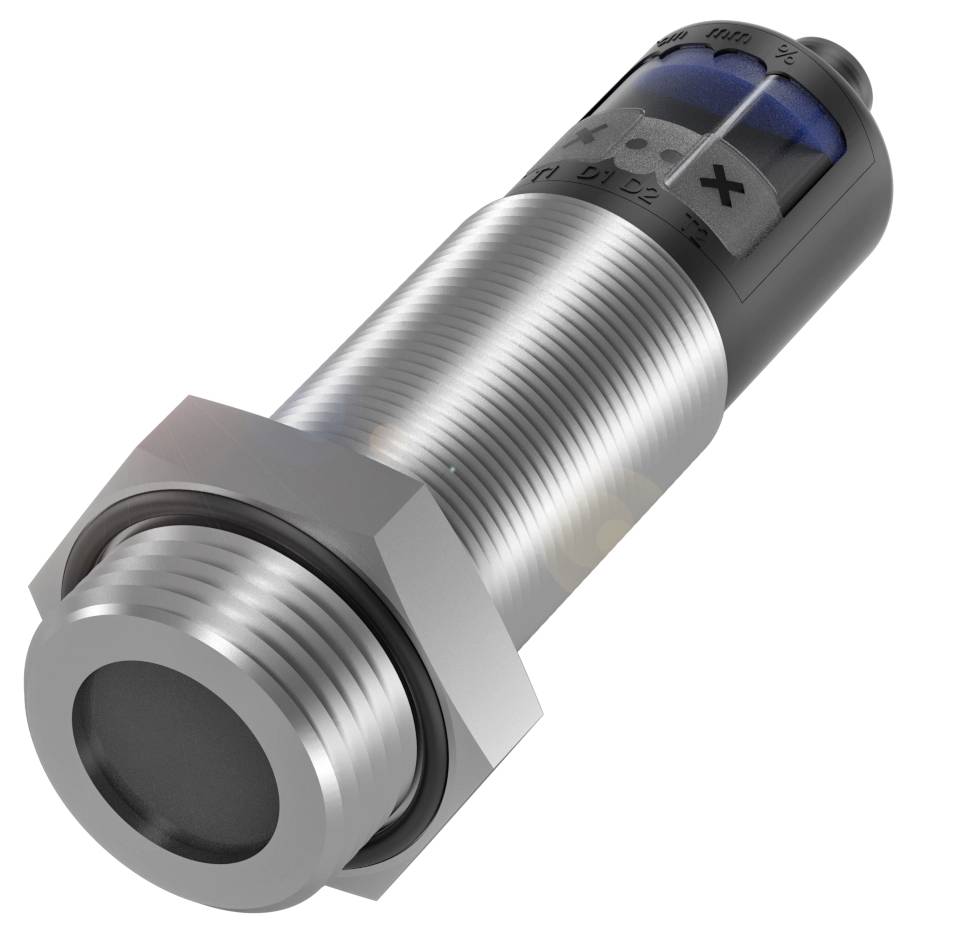

BALLUFF Capteur à ultrasons ultrasonique PNP BUS005Y
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
PNP
Distance de commutation (max.)
350 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 573.50 / pièce(s))
CHF 617.41
-7 %
CHF 573.50
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BUS005Y avec filetage M30 pour les applications à haute pression
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 47 mm
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Raccord process : g 1"
- Sortie analogique : analogique, tension/analogique, courant 0...10 V/4...20 ma
Notre service pour vous
Caractéristiques techniques
- Principales caractéristiques :surface active, matériau : PTFE
- Sortie analogique : analogique, tension/analogique, courant 0...10 V/4...20 ma
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 47 mm
- Tension de fonctionnement Ub : 9...30 VDC
- Résistance à la pression max. : 6 bars
- Matériau du boîtier : acier inoxydable (1.4571)
- PBT, TPU
- Raccord process : g 1"
- Portée : 85...1500 mm
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Fréquence de commutation : 9 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 9...30 VDC
- Fréquence de commutation : 9 Hz
- Connexion : connecteur M12x1, 5 pôles
- Protection contre les courts-circuits : oui
- Distance de commutation nominale SN : 350 mm
- Courant de sortie max. 200 mA
- Affichage : valeur de distance - affichage du segment
- Hystérésis H max. : 5 mm
- Application : mesure de distance
- Plage de mesure : 85...1500 mm
- Fonction d'entrée : signal de synchronisation
- Consommation max : 80 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence d'ultrasons : 320 kHz
- Résolution : ≤ 0,025 mm
- Précision de répétition : ± 0,15 % FS
- Résistance de charge RL max. (Analogique I) : 500 ohms pour UB > 20 V|100 ohms pour UB < 20 V.
- Résistance de charge min. RL (Analogique U) : 100 kohms pour UB > 15 V.
- Zone de détection/plage de mesure protégée contre l'inversion de polarité : oui
- Type de produit
Capteur à ultrasons
- Type
BUS005Y
- Tension de fonctionnement min.
9 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
9 - 30 V
- Sorties
PNP
- Distance de commutation (max.)
350 mm
- Fréquence de commutation
9 Hz
- Modèle
ultrasonique
- Spécificités
résiste aux acides
- Branchement
fiche mâle M12, 5 pôles
- Propriété du matériau
inoxydable
- Matériau du boîtier
acier inoxydable
- Type de contact
1 PNP
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
114.5 mm
- Diamètre
47 m
- Dim.
(Ø x L) 47 m x 114.5 mm
- Intensité max. admissible par prise
200 mA
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416359 BALLUFF Capteur à ultrasons ultrasonique PNP BUS005Y
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416359 BALLUFF Capteur à ultrasons ultrasonique PNP BUS005Y
Description
Les capteurs ultrasoniques résistants aux produits chimiques mesurent sans contact les niveaux de remplissage à la fois en pression normale et avec une surpression jusqu'à 6 bar, dans les réservoirs et les conteneurs. En combinant la sortie analogique et la sortie de commutation, vous pouvez même mesurer le niveau de remplissage et la protection contre le débordement en même temps. Une membrane en PTFE et le boîtier en acier inoxydable protègent le capteur contre les liquides agressifs dans toutes les applications. Format=Ø 47 mm, raccordement process=G 1", sortie analogique=analogique, tension/analogique, courant 0.10 V/4.20 ma linéaire croissant/décroissant, sortie de commutation=PNP/NF (NO/NC), raccordement=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=acier inoxydable (1.4571) PBT, TPU, surface active, matériau=PTFE, portée=85...1500 mm, fréquence de commutation = 9 Hz, homologation/conformité = CEWEEE, température ambiante = -25...70 °C, indice de protection = IP67, précision de répétition = environ 0,15 % FS, résistance à la pression max. = 6 bar, tension de fonctionnement Ub = 9...30 VDC
