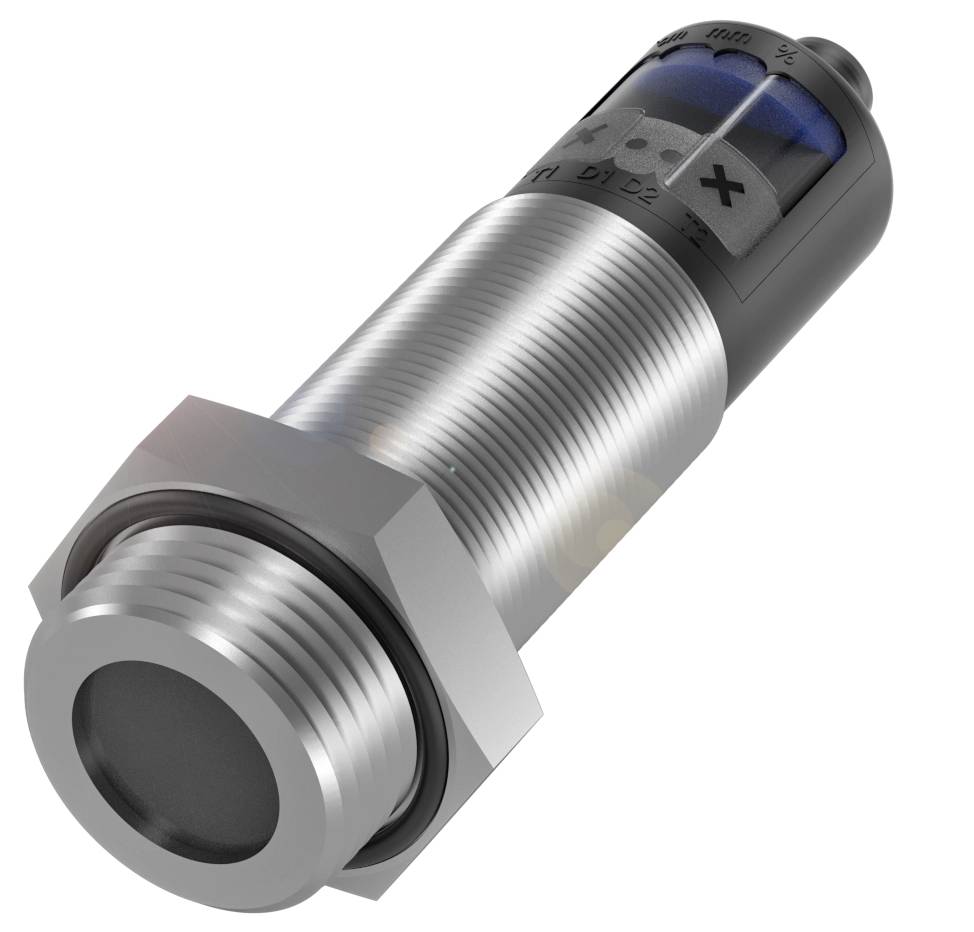

BALLUFF Capteur à ultrasons ultrasonique PNP BUS005U
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
PNP
Distance de commutation (max.)
1300 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 545.74 / pièce(s))
CHF 589.55
-7 %
CHF 545.74
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BUS005U avec filetage M30 pour les applications à haute pression
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 47 mm
- Sortie de commutation : 2x PNP N/O/N/F (NO/NC)
- Matériau du boîtier : acier inoxydable (1.4571)
- PBT, TPU
- Raccord process : g 1"
Notre service pour vous
Caractéristiques techniques
- Principales caractéristiques :surface active, matériau : PTFE
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 47 mm
- Tension de fonctionnement Ub : 9...30 VDC
- Résistance à la pression max. : 6 bars
- Matériau du boîtier : acier inoxydable (1.4571)
- PBT, TPU
- Raccord process : g 1"
- Portée : 200...5000 mm
- Sortie de commutation : 2x PNP N/O/N/F (NO/NC)
- Fréquence de commutation : 5 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 9...30 VDC
- Fréquence de commutation : 5 Hz
- Connexion : connecteur M12x1, 5 pôles
- Protection contre les courts-circuits : oui
- Distance de commutation nominale SN : 1300 mm
- Courant de sortie max. 200 mA
- Possibilité de réglage : mode d'apprentissage affichage/touche|sensibilité en cas de surpression|mode de fonctionnement|distance de commutation, 2 valeurs|N/O/N/F|verrouillage des touches on/Off|réglage d'usine (Reset)|hystérésis|filtre des valeurs de mesure|sortie analogique U/I/Auto/manuel|synchronisation on/Off|compensation de la température on/Off|réglage des capteurs (étalonnage)|plage avant sortie de base|réglage de la réponse 0...20 s|niveau de filtre éteint/luminosité
- Série M30E2
- Affichage : valeur de distance - affichage du segment|fonction de sortie - LED jaune|LED verte : tension de fonctionnement|paramètres du capteur - affichage du segment
- Réglage : touche (2x)
- Hystérésis H max. : 20 mm
- Application : détection d'objet
- Plage de mesure : 200...5000 mm
- Mode de fonctionnement : bouton de réflexion (point de commutation)|bouton de réflexion (fenêtre)|barrière à réflexion
- Fonction d'entrée : signal de synchronisation
- Consommation max : 80 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence ultrasonique : 180 kHz
- Résolution : ≤ 0,180 mm
- Précision de répétition : ± 0,15 % FS
- Zone de détection/plage de mesure protégée contre l'inversion de polarité : oui
- Type de produit
Capteur à ultrasons
- Type
BUS005U
- Tension de fonctionnement min.
9 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
9 - 30 V
- Sorties
PNP
- Distance de commutation (max.)
1300 mm
- Fréquence de commutation
5 Hz
- Modèle
ultrasonique
- Spécificités
résiste aux acides
- Branchement
fiche mâle M12, 5 pôles
- Matériau du boîtier
acier inoxydable
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
114.5 mm
- Diamètre
47 m
- Dim.
(Ø x L) 47 m x 114.5 mm
- Intensité max. admissible par prise
200 mA
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416390 BALLUFF Capteur à ultrasons ultrasonique PNP BUS005U
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416390 BALLUFF Capteur à ultrasons ultrasonique PNP BUS005U
Description
Les capteurs ultrasoniques résistants aux produits chimiques mesurent sans contact les niveaux de remplissage à la fois en pression normale et avec une surpression jusqu'à 6 bar, dans les réservoirs et les conteneurs. En combinant la sortie analogique et la sortie de commutation, vous pouvez même mesurer le niveau de remplissage et la protection contre le débordement en même temps. Une membrane en PTFE et le boîtier en acier inoxydable protègent le capteur contre les liquides agressifs dans toutes les applications. Format=Ø 47 mm, raccordement process=G 1", sortie de commutation=2x PNP N/O/N/F (NO/NC), raccordement=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=acier inoxydable (1.4571) PBT, TPU, surface active, matériau=PTFE, portée=200...5000 mm, fréquence de commutation=5 Hz, homologation/conformité=CEWEEE, température ambiante=-25...70 °C, indice de protection=IP67, répétabilité=± 0,15 % FS, résistance à la pression max.=6 bar, tension de fonctionnement Ub=9...30 VDC
